Посібник з монтажу й техобслуговування turboTEC pro 0020046325_00
14

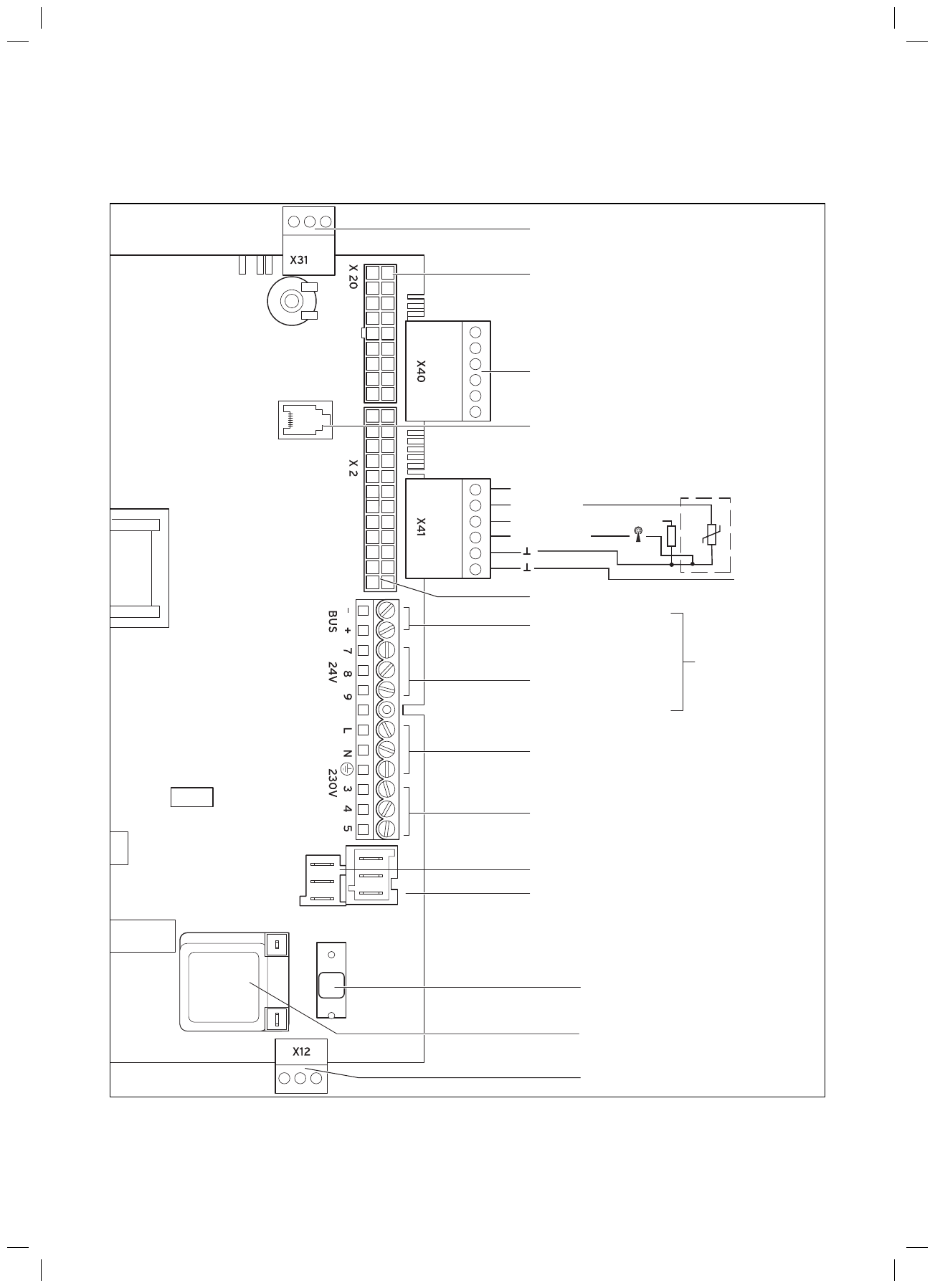

5.6.3 Схеми електропроводки
Кабельний стовбур термоелемента
Кабельний стовбур гідравлічної системи
Підключення зовнішнього
регулятора eBus
Кімнат. термостат 24 В:
підключення 7, 8, 9
не двоспрямований
інтерфейс (тільки аналог.)
Кімнатний термостат 230 В
(зняти перемичку)
Опалювальний насос
Вентилятор
Мережеве підключення: 230 В/50 Гц
Запобіжник 2 A, інертний
Запальник
Увага:
Не підключати мережеву
напругу!
Небезпека руйнування
електроніки!
Діагностика за допомогою шини eBus,
vrnetDIALOG
Підключення модуля-приладдя
Зовніш. датчик
Зовніш. датч. лін. підв. й відв.
Підключення: 230 В
живлення модуля-приладдя
Підключення приналежності шини eBus
Сигнал DCF-77
Мал. 5.8 Схема з'єднань turboTEC pro
5 Установка
