Руководство по установке и техобслуживанию turboTEC pro 0020046325_00
26
7.2.7
Регулировка производительности насоса
Мощность 2-ступенчатого насоса можно автоматически
адаптировать к потребностям отопительной установки. При
необх. измените настройку частоты вращения насоса
посредством выключателя на корпусе насоса.
Величина остаточного напора насоса в зависимости от
настройки байпасного клапана представлена на рис. 7.2.
400
300
200
100
0
0
200
400
600
800
1000
1200
1600
Остаточный
напор
[
мбар
]
Объем подачи [л/ч]
1800
1400
2-я ступень
1-
я ступень

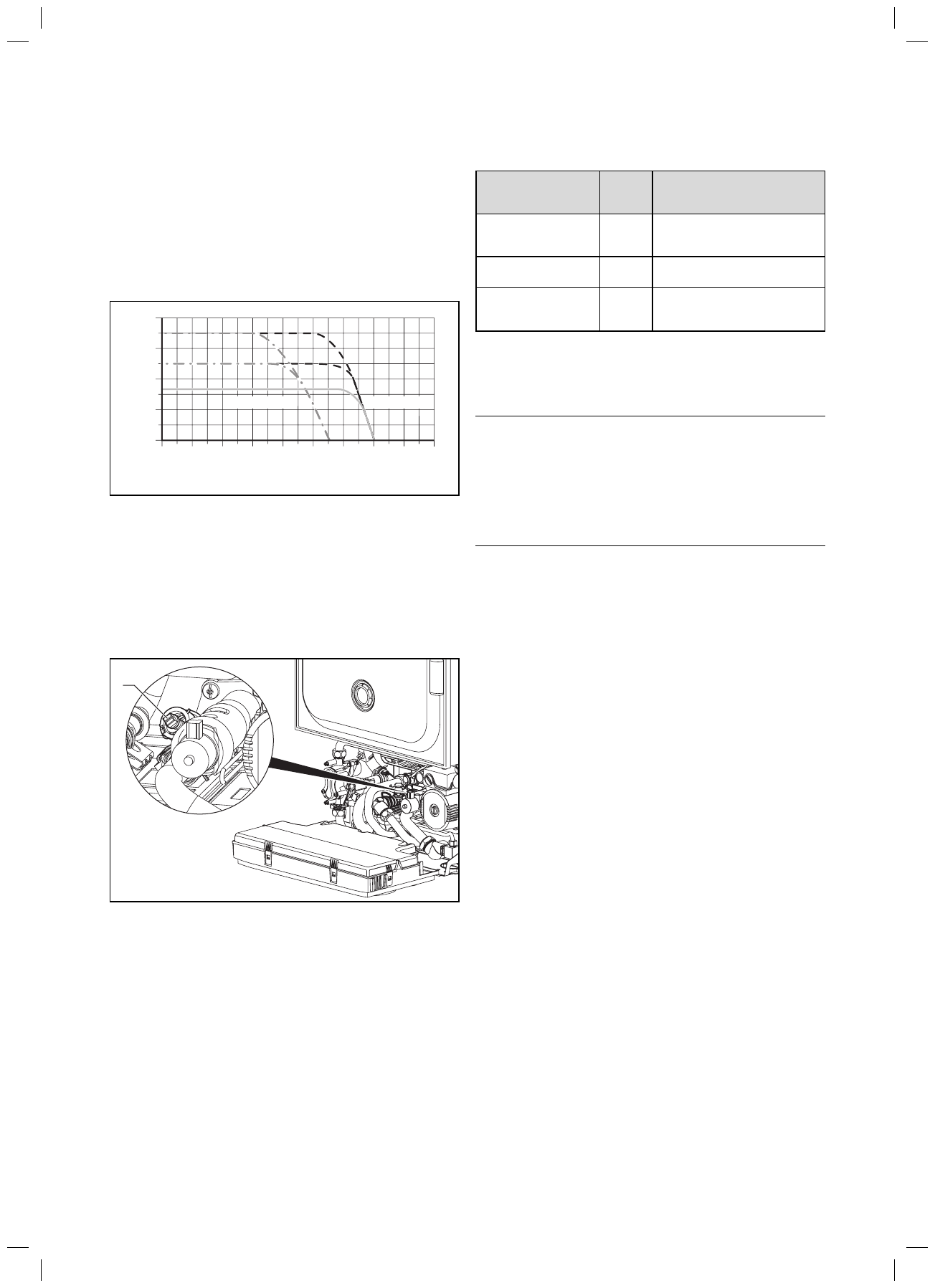

Рис. 7.2 Характеристическая кривая насоса
7.3
Настройка байпасного клапана
В приборы встроен байпасный клапан.
Давление настраивается в диапазоне между 170 и 350 мбар.
Предварительно установлено прибл. 250 мбар (среднее
положение). За оборот установочного винта давление
изменяется прибл. на 20 мбар. Вращением вправо давление
повышается, давлением влево - понижается.
1
Рис. 7.3 Настройка байпасного клапана
• Отрегулируйте давление на установочном винте (
1
).
Положение
установочного винта
Давление
(мбар)
Примечание/применение
До упора вправо
(полностью повернут вниз)
350
Если радиаторы при заводской
настройке нагреваются неправильно
Среднее положение
(5 оборотов влево)
250
Заводская настройка
Из среднего положения
еще 5 оборотов влево
170
Если появляются шумы в радиаторах
или радиаторных клапанах
Табл. 7.4 Установочные значения для байпасного клапана
(величина напора)
7.4
Переналадка на другой вид газа
h
Указание!
Для переналадки прибора с природного газа на
сжиженный или наоборот Вам потребуются
соответствующие наборы для переналадки от Vaillant
(принадлежность). Выполните переналадку прибора
так, как описано в наборе для переналадки, для этого
также см. таблицы 6.1 - 6.3.
d
Опасно!
Переналадку прибора на другой вид газа разрешается
выполнять исключительно аккредитованному
специализированному предприятию. Перенеладки,
выполненные ненадлежащим образом, могут приводить
к материальному ущербу и травмированию людей!
7 Адаптация к отопительной установке
Содержание
- 6 Указания к документации; Совместно действующая документация; Описание прибора; Указания к документации 1
- 7 Описание прибора
- 8 Обзор типов; Указания по технике безопасности; Описание прибора 2
- 9 Нормы и правила; Монтаж; Объем поставки
- 10 Чертеж с размерами и присоединительные размеры; Место установки; Монтаж 4
- 11 Монтажный шаблон
- 13 Общие указания отопительной установкe; Установка
- 14 Подключение со стороны воды; Подключение горячей воды; Установка 5
- 15 Установка
- 17 Схемы электропроводки
- 19 Заполнение установки; Ввод в эксплуатацию
- 20 Ввод в эксплуатацию 6
- 23 Подогрев воды
- 26 Адаптация к отопительной установке; Выбор и настройка параметров; Адаптация к отопительной установке 7
- 27 Обзор настраиваемых параметров установки; Регулировка частичной нагрузки; Адаптация к отопительной установке
- 28 Регулировка времени блокировки горелки; В пункте диагностики „
- 29 Регулировка производительности насоса; Настройка байпасного клапана; Переналадка на другой вид газа
- 30 Осмотр и техобслуживание; Сроки осмотров и технического обслуживания; Осмотр и техобслуживание 8
- 31 Обзор работ по техобслуживанию; Осмотр и техобслуживание
- 32 Демонтируйте и очистите первичный теплообменник; Демонтируйте и очистите горелку:
- 34 Устранение неисправностей; Коды состояния; • Нажмите кнопку „; Устранение неисправностей 9
- 35 -ой уровень диагностики; Устранение неисправностей
- 37 Коды ошибок
- 38 Возврат заводских настроек параметров; 0 Вторичное использование и утилизация; Прибор; 1 Гарантийное и сервисное обслуживание
- 39 2 Технические данные
