Описание аппарата
8
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03
3
3.2
Изучение конструкции настенного
электрического котла
2
1
4
5
6
3
7
10
8
9
11
12
14
13
15

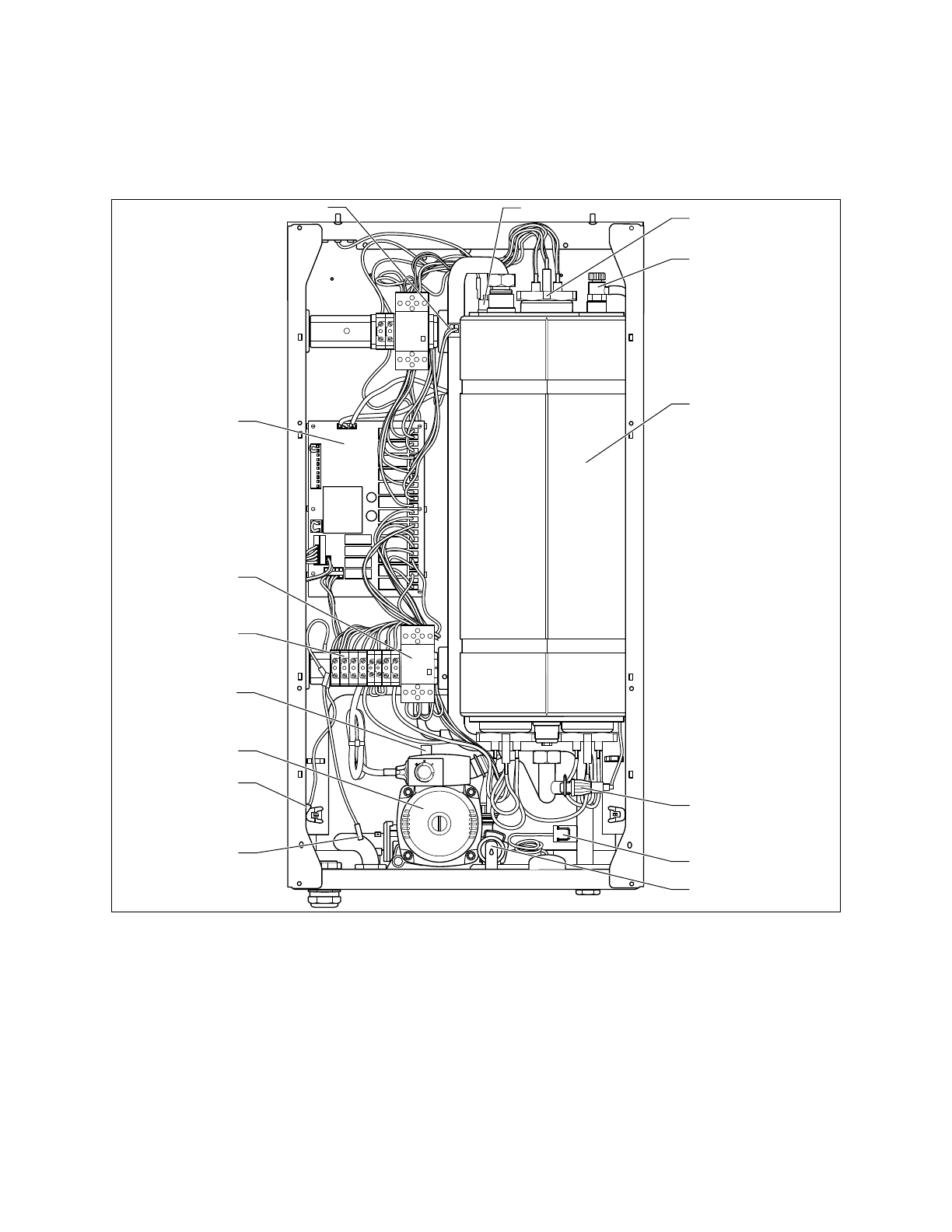

3.1 Вид спереди, аппарат открыт
Пояснения к рисунку
1 Нагревательный элемент
2 Клапан для выпуска воздуха
3 Водонагреватель/теплообменник
4 Датчик давления
5 Подключение манометра
6 Предохранительный клапан
7 Заземление обратной линии отопления
8 Заземление корпуса
9 Насос отопительной системы
10 Автоматический быстродействующий воздухоотводчик
11 Подключение к электросети
12 Контактор
13 Электронная плата
14 Датчик температуры NTC
15 Тепловой предохранитель
