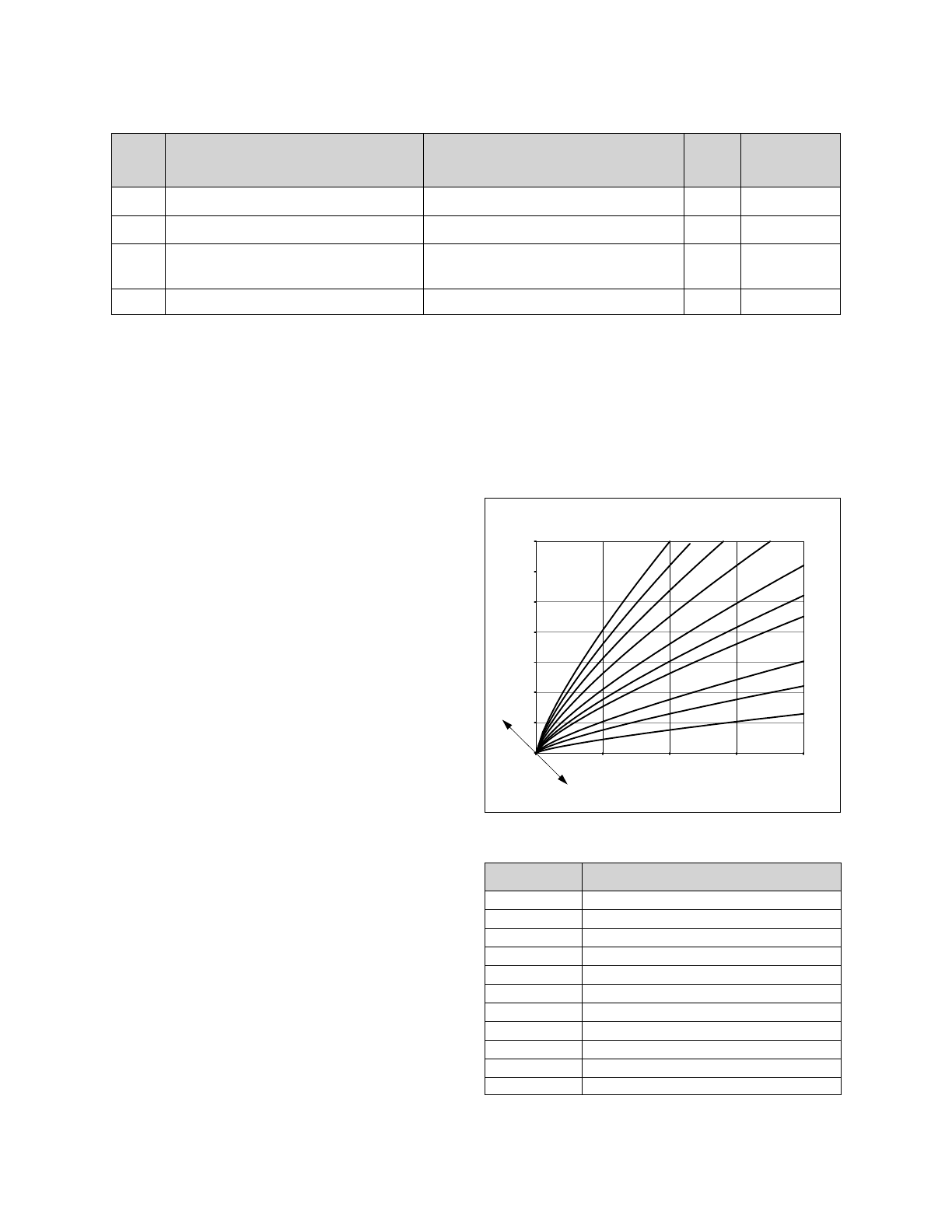

Адаптирование отопительного аппарата к системе отопления

26

Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03

7

Диаг-
ностиче-
ский код

Значение

Индикационные/настраиваемые значения

Заводская
настройка

Настройка,
 определяемая
характеристиками
системы

d.71

Расчетное значение макс. температуры подающей
линии отопления

от 25 до 85 °C

80 °C

d.72

Время выбега насоса для режима работы
 водонагревателя

1 – 10 мин

1

d.78

Превышение температуры воды в водонагревателе
при нагреве (только при наличии опционального
 внешнего водонагревателя)

от 5 до 50 °C
85 °C (если ёмкостный водонагреватель подключён
через термостат)

50

d.96

Заводские настройки

1 = Возврат заводских настроек

–

7.1 Настраиваемые параметры (продолжение)

7.2.1  Настройка частичной нагрузки отопления

Аппараты на заводе настроены на максимально возможную тепло-
вую нагрузку. В коде диагностики „

d.0

“ Вы можете настроить значе-

ние, соответствующее мощности аппарата в кВт.

7.2.2  Настройка времени выбега и режима работы

насоса

Время выбега насоса в режиме отопления установлено заводом на
10 минут. Оно может изменяться в коде диагностики „

d. 1

“ в диапа-

зоне от 2 до 60 минут.

Мощность 2-ступенчатого насоса можно адаптировать к
 потребностям системы отопления. При необходимости измените
настройку зависящих от режима работы оборотов насоса в коде
диагностики „

d.19“

 (возможности настройки см. в

табл. 7.1

).

7.2.3  Настройка максимальной температуры

подающей линии отопления

Максимальная температура подающей линии в режиме отопления
настроена заводом на 80 °C. Вы можете настроить ее в коде диа-
гностики „

d.71

“ в диапазоне от +25 до 85 °C.

7.2.4  Настройка максимальной температуры

заполнения внешнего водонагревателя

При подключенном водонагревателе максимальная температура
заполнения водонагревателя устанавливается заводом на 65 °C.
Если ёмкостный водонагреватель подключён с помощью датчика
накопителя, тогда в коде диагностики „

d.20

“ Вы можете настроить

температуру между 35 °C и 70 °C.
Если ёмкостный водонагреватель подключён с помощью термостата,
тогда установите код диагностики „

d.20

“ на „

Au

“.

7.2.5   Настройка температуры подающей линии

Регулировка температуры подающей линии отопления через кривую
отопления отключена заводом (настройка „

E-

“). Если  подключен дат-

чик наружной температуры (опция), то Вы можете включить и
настроить регулировку через кривую отопления в коде диагностики
„

d.43

“.

30

40

50

60

70

80

90

-20

-10

0

10

0,2

0,4

0,6

1

1,2

1,5

2

2,5

3

3,5

Наружная температура в °C

Температура подающей линии
в °C

Отопительные кривые

Заданная
температура помещения

20

15

25

7.1 Настраиваемые кривые отопления

Индикация на
дисплее

Кривая

E-

0

E0

0,2

E1

0,4

E2

0,6

E3

1,0

E4

1,2

E5

1,5

E6

2,0

E7

2,5

E8

3,0

E9

3,5

7.2 Показания дисплея для кривых отопления
