a
Указания по документации
4
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03
1
1.6
Заводская табличка и обозначение типа
Обозначение типа аппарата eloBLOCK Вы найдете на заводской
табличке, размещенной на заводе на днище облицовки аппарата.
21114600100031073100005266N7
Vaillant GmbH Remscheid/Germany
Serial-Nr.
model
eloBLOCK
fuel
electricity
eloBLOCK VE 6
0010009374
0
0
2
0
0
9
5
4
2
6
13/R1
1015 13
07 / 2011
1
2
3
4

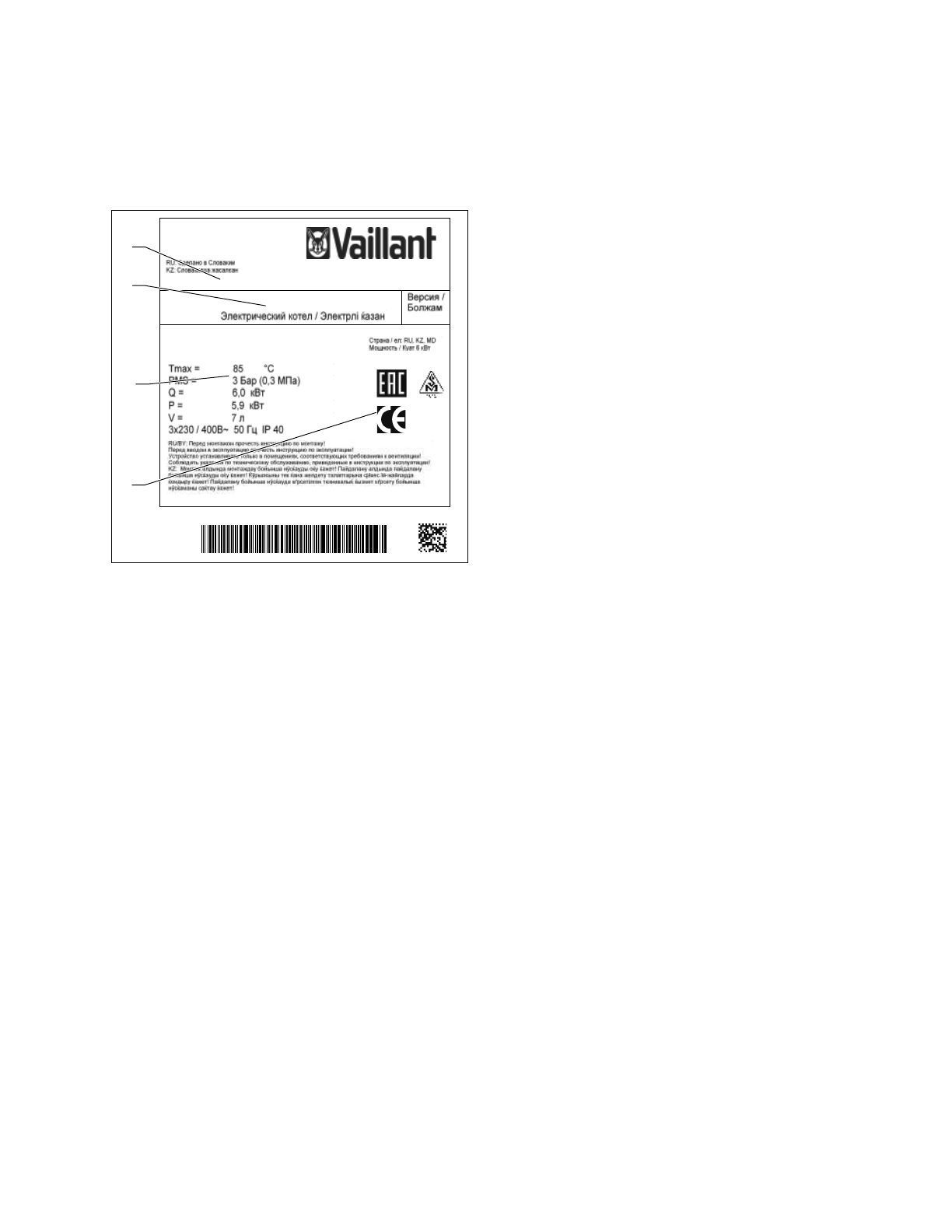

1.1 Заводская табличка
Пояснения к рисунку
1 Серийный номер
2 Обозначение типа аппарата
3 Технические характеристики аппарата
4 Маркировка СЕ
Дата изготовления аппарата
Дата изготовления (неделя, год) указана в серийном номере на мар-
кировке аппарата
–
третья и четвертая цифры серийного номера : последние две
цифры года изготовления
–
пятая и шестая цифры серийного номера : неделя изготовления
(номер недели изготовления : с 01 по 52)
Артикульный номер настенного электрического котла содержится в
серийном номере прибора. Артикульный номер – это цифры с
седьмой до шестнадцатой.
Обозначение типа прибора составляется следующим образом (в
данном случае: VE 6):
VE
Электрический отопительный аппарат Vaillant
6
Потребляемая мощность аппарата в кВт
1.7
Правила хранения и транспортировки
Аппараты Vaillant должны транспортироваться и храниться в
оригинальной упаковке в соответствии с правилами, нанесёнными
на упаковку с помощью международных стандартизованных пикто-
грамм.
Температура окружающего воздуха при транспортировке и
хранении должна составлять от -40 до +40 °С.
Так как все аппараты проходят 100-процентный контроль
функционирования, нормальным явлением считается небольшое
количество воды в аппарате, которое, при соблюдении правил
транспортировки и хранения, не приведёт к повреждениям узлов
аппарата.
Содержание
- 3 Указания по документации; Учет совместно действующей документации; Тип аппарата; Артикульный номер аппарата см. на заводской табличке.; Маркировка СЕ
- 4 Заводская табличка и обозначение типа; eloBLOCK VE 6; Заводская табличка; Дата изготовления аппарата; Правила хранения и транспортировки
- 5 Указания по технике безопасности и предписания; Классификация предупреждающих указаний; Объяснение; Структура предупреждающих указаний; Любое недозволенное использование запрещено.
- 6 Общие указания по безопасности; Не используйте трубные клещи, удлинители и пр.; Изменения вблизи отопительного аппарата; На следующих устройствах запрещается выполнять изменения:; Нормы и правила
- 7 Описание аппарата; Модельный ряд приборов; Мощность водонагревателя/
- 8 Пояснения к рисунку
- 9 Функциональные элементы; Функциональные элементы аппарата
- 10 Общее описание функционирования; Обозначение; Монтаж и установка; Объем поставки; Наименование
- 11 Место установки; Ограничения для влажных помещений; вне
- 12 Необходимые минимальные расстояния/свободные пространства; Габаритные и монтажные размеры; Монтажные размеры в мм
- 13 Навешивание аппарата; Смонтируйте кронштейн аппарата (; Снятие облицовки аппарата; Демонтаж передней облицовки
- 14 Для подключения аппарата со стороны отопительной; Подключение настенного электрического котла к; Монтаж подающей и обратной линий; Смонтируйте перепускной клапан.
- 15 Подключение предохранительного клапана; Выпускное отверстие предохранительного клапана; Электроподключение; нулевым и заземляющим
- 16 Подключение к электросети; Заземление
- 17 Схемы электропроводки; ТЭНы; Дисплей
- 18 Сетевое подключение:; Плата управления
- 20 Подключение реле сброса нагрузки; Выводы на штекерных соединениях K8 и K9; Чтобы подсоединить сигнализатор, действуйте следующим образом:
- 21 Пример подключения каскадом; Подключение к однофазной э/сети
- 22 Ввод в эксплуатацию; Заполнение аппарата и системы отопления; Общая жесткость при минимальной нагревательной
- 23 Заполнение аппарата и системы отопления и; Проверка давления наполнения системы отопления
- 24 Адаптирование отопительного аппарата к системе отопления; Проверка функционирования аппарата
- 25 Адаптирование отопительного аппарата к системе отопления; Обзор настраиваемых параметров установки; В последнюю колонку Вы можете внести свои; Значение
- 26 “ Вы можете настроить значе-; Наружная температура в °C
- 27 Температура помещения
- 28 Пример 2; Осмотр и техническое обслуживание; Периодичность осмотров и техобслуживания
- 29 Опасность ожога горячими компонентами!
- 30 Устранение неисправностей; Неисправности
- 31 Коды ошибок; При обращении в сервисную службу или к дилеру; Код
- 32 Поиск ошибок
- 33 Вызов и изменение кодов ошибок
- 35 Замена конструктивных узлов; 0 Замена конструктивных узлов; Указания по технике безопасности; Демонтаж отопительного насоса
- 36 Замена теплообменника; Крепежный винт обратной линии отопления; Замена ТЭНа
- 37 Замена предохранительного клапана; Демонтаж предохранительного клапана; Замена датчика давления воды; Демонтаж датчика давления
- 38 Датчик температуры NTC и тепловой предохранитель; Замена расширительного бака; Крепежные винты крепежного щитка
- 39 Сервисная служба и гарантия; 1 Сервисная служба и гарантия; Гарантия; 2 Вторичное использование и утилизация; Аппарат; Строго соблюдайте действующие в Вашей стране
- 40 3 Технические характеристики; Технические характеристики
- 41 Характеристика внутреннего датчика температуры VR 11; Потеря давления eloBLOCK
- 44 С правом на изменения; Производитель
