Руководство по установке и техническому обслуживанию
ecoTEC plus 0020050886_04
2 Описание
аппарата
2.1
Конструкция
1
2
3
4
6
5
7
9
10
15
14
12
11
13
8

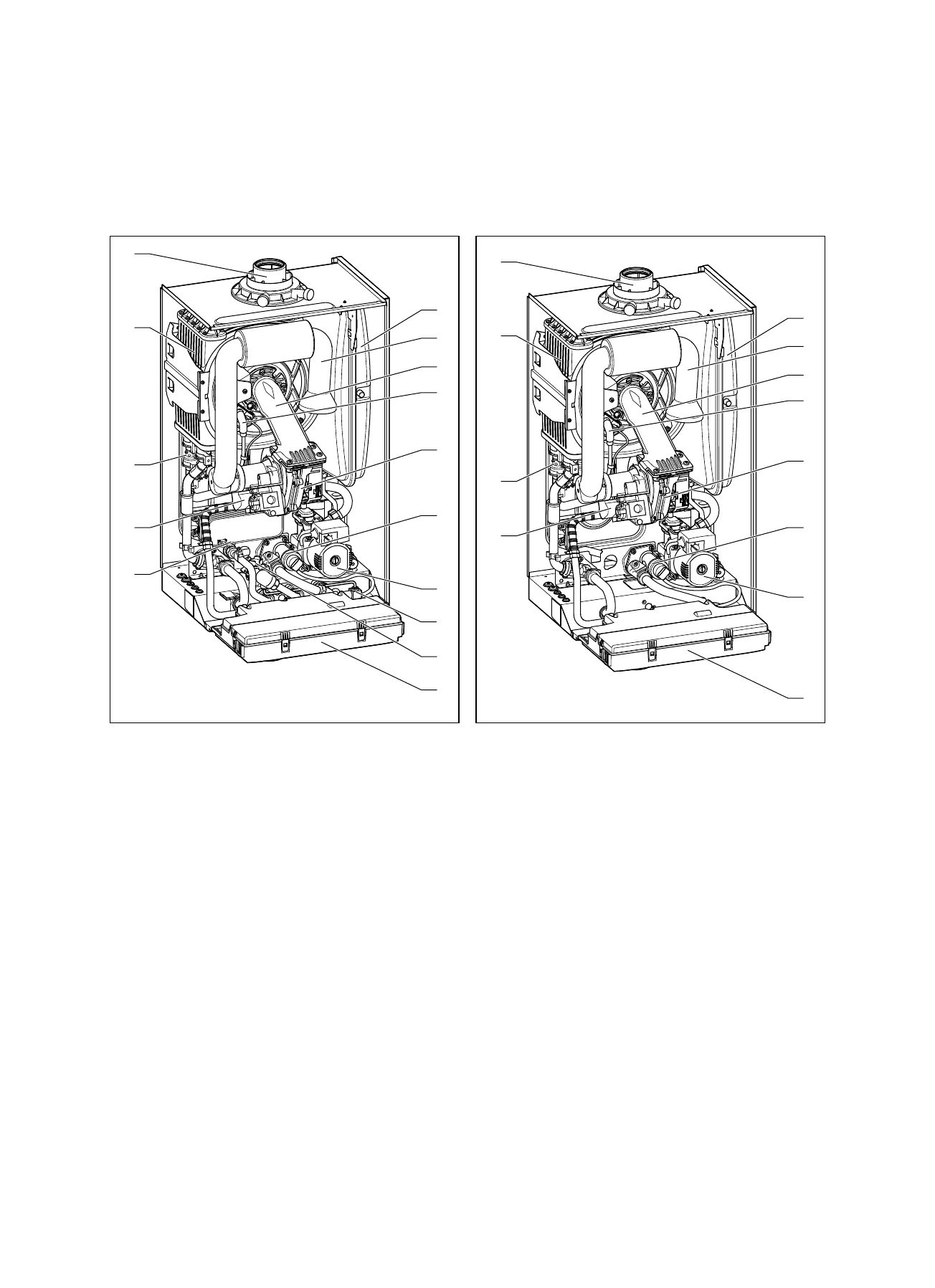

Рис. 2.1 Функциональные элементы VUW
Пояснение:
1 Расширительный
бак
2 Воздуховсасывающая
труба
3 Компакнтый
термомодуль
4 Запальный
электрод
5 Воздуходувка
6 Клапан переключения по приоритету с байпасом
7 Насос
8 Наполнительное
устройство
9 Датчик расхода (горячей воды)
10 Распределительная коробка
11 Теплообменник горячей воды
12 Газовая арматура
13 Датчик давления (давления в установке)
14 Теплообменник
15 Штуцер для подвода воздуха/отвода продуктов сгорания
1
2
3
4
5
6
7
10
15
14
12
13
Рис. 2.2 Функциональные элементы VU
Пояснение:
1 Расширительный
бак
2 Воздуховсасывающая
труба
3 Компакнтый
термомодуль
4 Запальный
электрод
5 Воздуходувка
6 Клапан переключения по приоритету с байпасом
7 Насос
10 Распределительная коробка
12 Газовая арматура
13 Датчик давления (давления в установке)
14 Теплообменник
15 Штуцер для подвода воздуха/отвода продуктов сгорания
2 Описание аппарата
