14
Руководство по установке и техническому обслуживанию
ecoTEC plus 0020050886_04
Как для установки/монтажа аппарата, так и для выполнения
отдельных работ по техобслуживанию требуются минимальные
расстояния либо свободные пространства для монтажа, указан-
ные на рис. 4.5.
i
При монтаже воздухопровода/газоотвода
Ø 80/125 мм сверху необходимо минимальное
расстояние 250 мм.
Нет необходимости в соблюдении расстояния между аппаратом
и воспламеняющимися строительными элементами, т. к. при
номинальной тепловой мощности аппарата достигается более
низкое значение температуры, чем макс. допустимое значение
85 °C.
4.6 Применение
монтажного
шаблона
Для монтажа аппарата используйте прилагающийся монтажный
шаблон (рис. 4.5).
>
Выровняйте монтажный шаблон на месте монтажа по верти-
кали и закрепите его на стене.
>
Отметьте на стене места сверления для крепления крон-
штейна аппарата, а при необх. также и место для ввода воз-
духопровода/газоотвода через стену.
>
Снимите монтажный шаблон со стены.
>
Просверлите в стене 2 отверстия Ø 8 мм для кронштейна
аппарата.
>
При необх. пробейте стену для воздухопровода/газоотвода.
4.7 Навешивание
аппарата
1
3
2

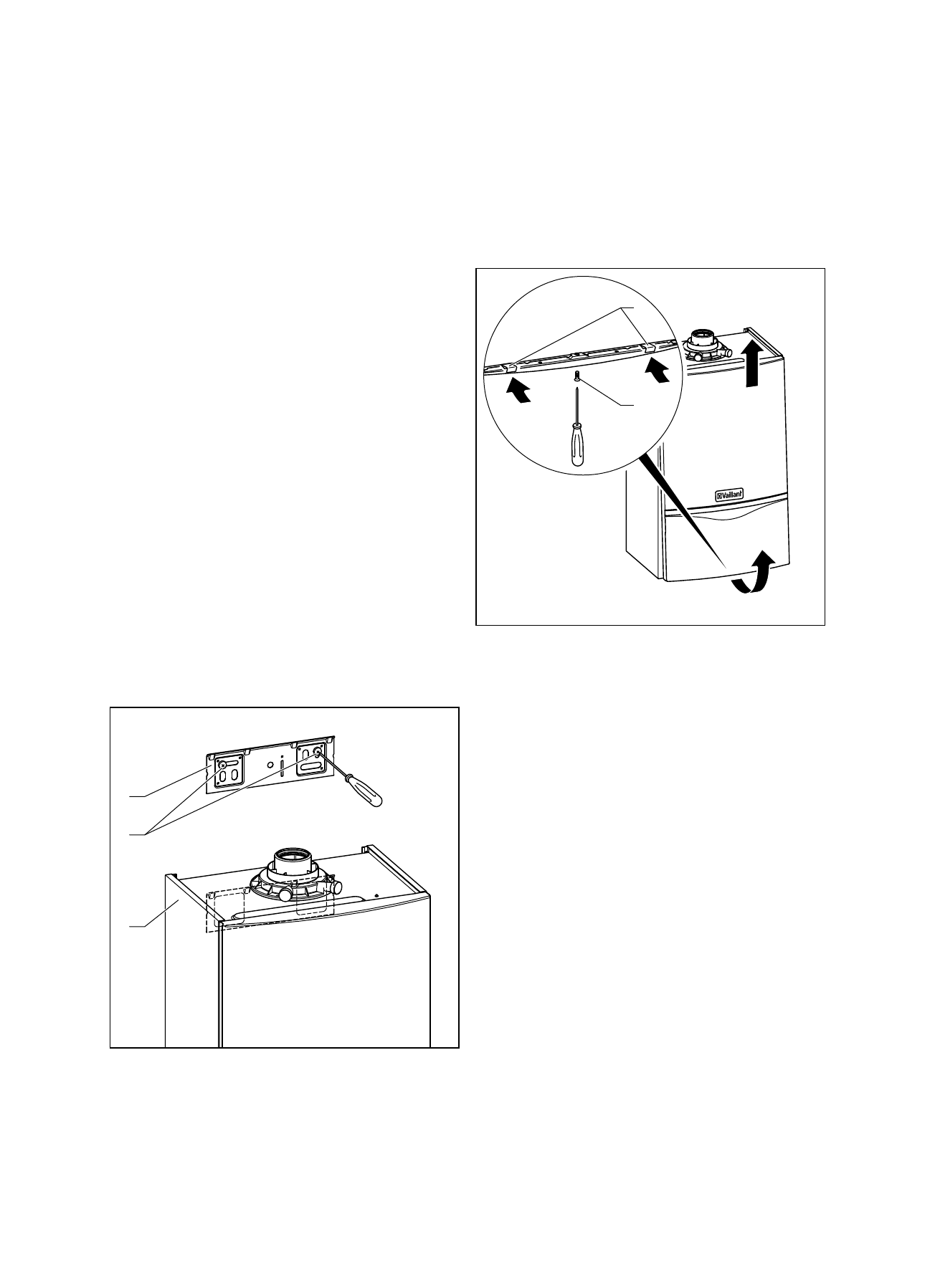

Рис. 4.6 Навешивание аппарата
>
Монтируйте кронштейн аппарата (
1
) на стене посредством
прилагающихся дюбелей и болтов (
2
).
>
Навесьте аппарат (
3
) вместе с подвесной скобой сверху на
кронштейн.
4.8
Снятие обшивки аппарата
1
2
Рис. 4.7 Демонтаж обшивки аппарата
При демонтаже передней обшивки аппарата соблюдайте
следующий порядок действий:
>
Ослабьте болт (
1
) на нижней стороне аппарата.
>
Прижмите оба зажима (
2
) на нижней стороне аппарата
таким образом, чтобы отсоединилась обшивка аппарата.
>
Потяните обшивку аппарата с нижнего края вперед и сни-
мите ее с кронштейна через верх.
4 Монтаж
