Руководство по установке и техническому обслуживанию
ecoTEC plus 0020050886_04
a
Опасность!
Возможные травмы и материальный ущерб в
результате воздействия горячих отходящих газов!
Если Вы не замените уплотнение и самостопорящи-
еся гайки на дверце горелки, то могут выходить горя-
чие отходящие газы, что может привести к травмам и
материальному ущербу.
>
После каждого вскрытия дверцы горелки (напри-
мер, при техобслуживании) меняйте уплотнение
(1) и самостопорящиеся гайки на дверце
горелки.
>
Меняйте изолирующий слой на дверце горелки,
если на нём имеются признаки повреждений
(артикул 210 734).
10
9
8
4
5
7
6

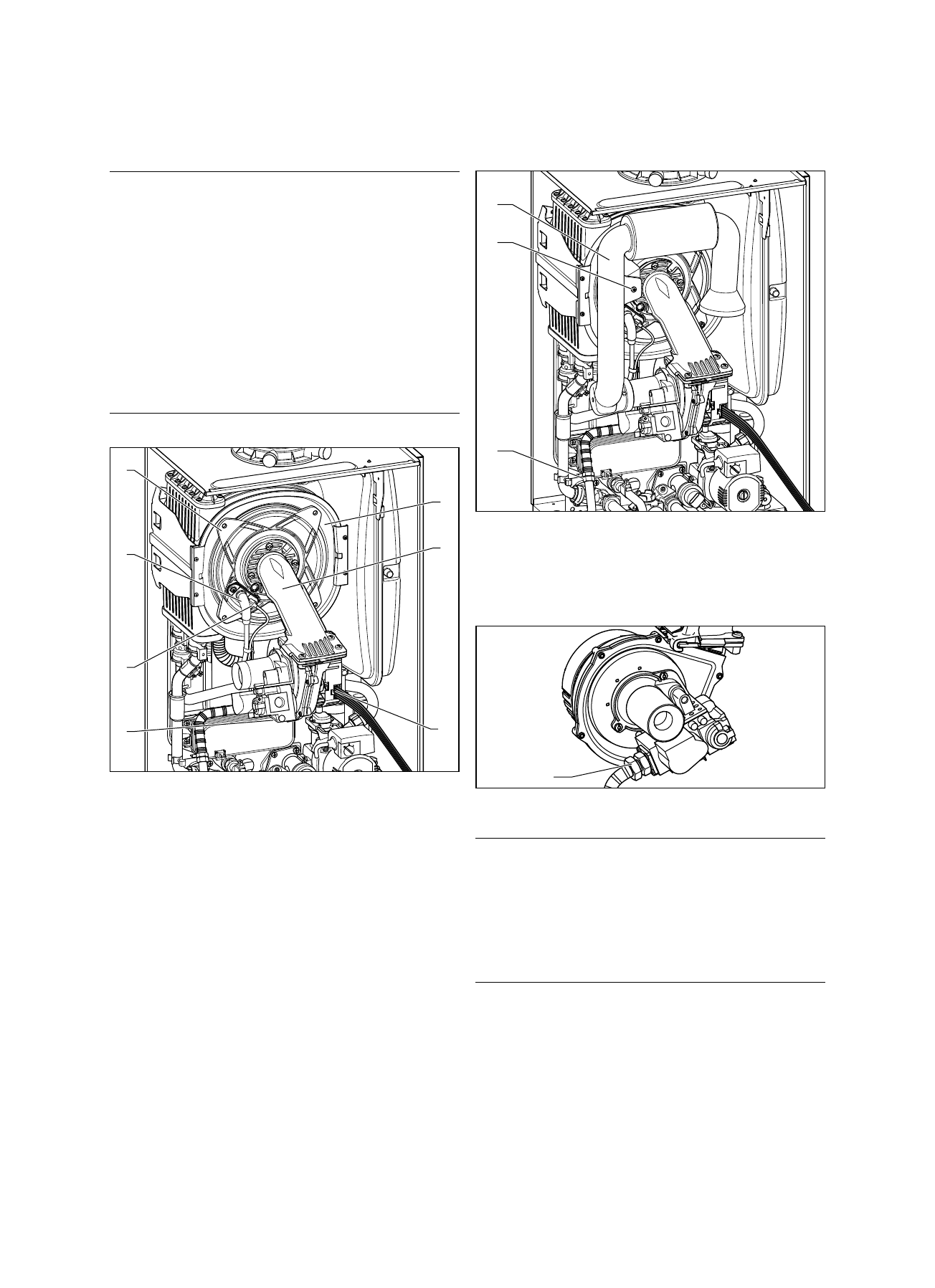

Рис. 8.6 Монтаж компактного термомодуля
>
Вставьте компактный термомодуль (
9
) в интегральный конден-
сационный теплообменник (
10
).
>
Прочно затяните четыре гайки (
4
) накрест так, чтобы дверца
горелки равномерна прилегала к упорным поверхностям.
>
Вставьте запальный (
5
) и заземляющий провода (
6
).
>
Вставьте кабели (
8
) на двигателе вентилятора и кабель (
7
) на
газовой арматуре.
2
3
1
Рис. 8.7 Подсоединение газовой подводящей линии
>
Подсоедините подающую линию газа (
3
) с новым уплотне-
нием к газовой арматуре. При этом используйте для удержи-
вания поверхность для ключа на подвижной подающей линии
газа.
11
Рис. 8.8 Проверка газонепроницаемости
a
Опасность!
Опасность отравления и пожара в результате
утечки газа!
Газ может выходить через негерметичности в патруб-
ках подключения газа.
>
Проверьте герметичность газового тракта на
патрубках подключения газа (
3
) и (
11
) с помо-
щью аэрозоля для поиска утечек! (Рис. 8.7 и 8.8).
>
Проверьте синее уплотнение воздуховсасывающей трубы (
1
)
на правильность посадки, см. рис. 8.7.
>
Насадите воздуховсасывающую трубу на всасывающий шту-
цер и закрепите ее стопорным болтом (
2
), см. рис. 8.7.
8 Осмотр и техобслуживание
