17

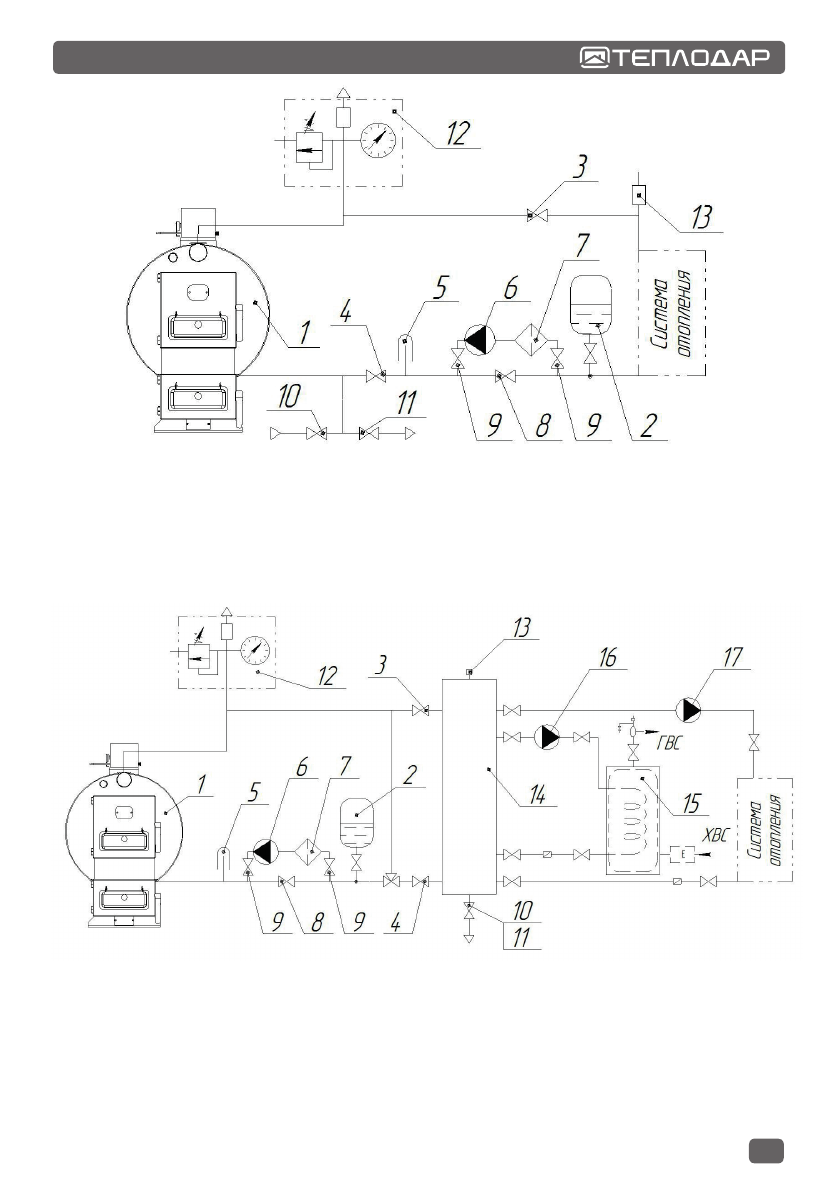

[1] Котел отопительный. [2] Бак расширительный мембранного типа. [3] Кран подачи. [4] Кран
обратки. [5] Термометр обратки. [6] Насос циркуляционный. [7] Фильтр сетчатый. [8] Кран бай-
пасный или обратный клапан. [9] Краны линии насоса. [10] Кран подпитки системы водой. [11] Кран
дренажный. [12] Группа безопасности. [13] Клапан воздушный.
Рисунок 5 — Схема подключения котла к закрытой системе с
принудительной циркуляцией теплоносителя
[1] Котел отопительный. [2] Бак расширительный мембранного типа. [3] Кран подачи. [4] Кран
обратки. [5] Термометр обратки. [6] Насос циркуляционный. [7] Фильтр сетчатый. [8] Кран бай-
пасный или обратный клапан. [9] Краны линии насоса. [10] Кран подпитки системы водой. [11] Кран
дренажный. [12] Группа безопасности. [13] Клапан воздушный. [14] Гидравлический разделитель.
[15] Бойлер косвенного нагрева. [16] Насос контура бойлера косвенного нагрева. [17] Насос контура
системы отопления.
Рисунок 6 — Схема подключения котла к закрытой системе с
принудительной циркуляцией теплоносителя через гидравличе
-
ский разделитель
