4.7.5
Окна временных графиков показаны на рис. 8, 9
Рисунок 8.
Графики динамики числа включенных ТЭНов и температуры теплоносителя.
Рисунок 9.
Графики динамики уличной и комнатной температур воздуха.
Графики динамики отображают изменение во времени одного из параметров:
число включенных ступеней мощности («#ТЭНов»), температура теплоносителя («Т
воды»), температуры уличного датчика («Туличн»), температура комнатного датчика
(«
Т
комн»)
.
Переключение
между
отображаемыми
параметрами
осуществляется
клавишами «▼», «▲».
5
Требования безопасности
5.1
Не производите самостоятельно разборку, техническое обслуживание и
ремонт прибора. При обнаружении в приборе неисправностей вызывайте специалиста
гарантийной мастерской или организации, имеющей право на производство данных
работ и договор с изготовителем и зарегистрированной в соответствующих органах.
Любой ремонт прибора (включая гарантийный) оформляется соответствующей
отметкой в разделе “Отметка о проведенных работах”.
5.2
При эксплуатации прибора следует соблюдать следующие требования:
-
подходы к прибору должны быть свободны от посторонних предметов;
-
все токоведущие части прибора должны быть надежно закрыты;
-
запрещается работа прибора при снятом кожухе (1) или панели лицевой (2) рис.1.
-
минимальное расстояние от прибора до сгораемых конструкций должно быть не
менее
150
мм.
5.2.1
Перед пробным включением прибора после подключения, технического
обслуживания и (или) ремонта, следует убедиться в наличии у прибора защитного
проводника РЕ, подключенного к контуру заземления.
5.2.2
Перед включением прибора следует убедиться в:
-
отсутствии обрыва видимой части защитного проводника РЕ;
-
отсутствии повреждений видимой части изоляции электропроводки и защитно-
го проводника РЕ;
-
отсутствии на видимых элементах прибора трещин, сколов, вмятин;
-
отсутствии видимых утечек теплоносителя из прибора и системы отопления;
-
отсутствии в системе отопления замерзшего теплоносителя.
-
наличии теплоносителя в расширительной емкости.
5.2.3
Запрещается включать прибор при:
-
отсутствии у него защитного проводника РЕ;
-
наличии замерзшего теплоносителя в приборе или системе отопления;
-
отсутствии теплоносителя в расширительной емкости.
70
40
Т воды
max
68
min
58
66
9
0
#
ТЭНов
max
5
min
0
3
20
10
Туличн
max
-9
min
-10
-9
20
10
Т комн
max
16
min
16
16
7.4.3.4 «4.Контраст ЖКИ»
-
установка контрастности дисплея в одной из 20-и
градаций.
7.4.3.5 «5.Возврат к заводским!!!»
-
возврат к заводским настройкам.
7.4.4
Просмотр статистики.
Пункт
4
Меню установки «Просмотр статистики» содержит единственный подпункт
«1.
Графики температур»
-
переход в режим просмотра временных графиков, как это
описано в п.
4.7.5.
7.4.5
Сервисное меню.
«5.Сервисное меню» позволяет осуществить проверку работоспособности управ
-
ляющих органов устройства в ручном режиме и включает
6
подпунктов (см. рис. 21).

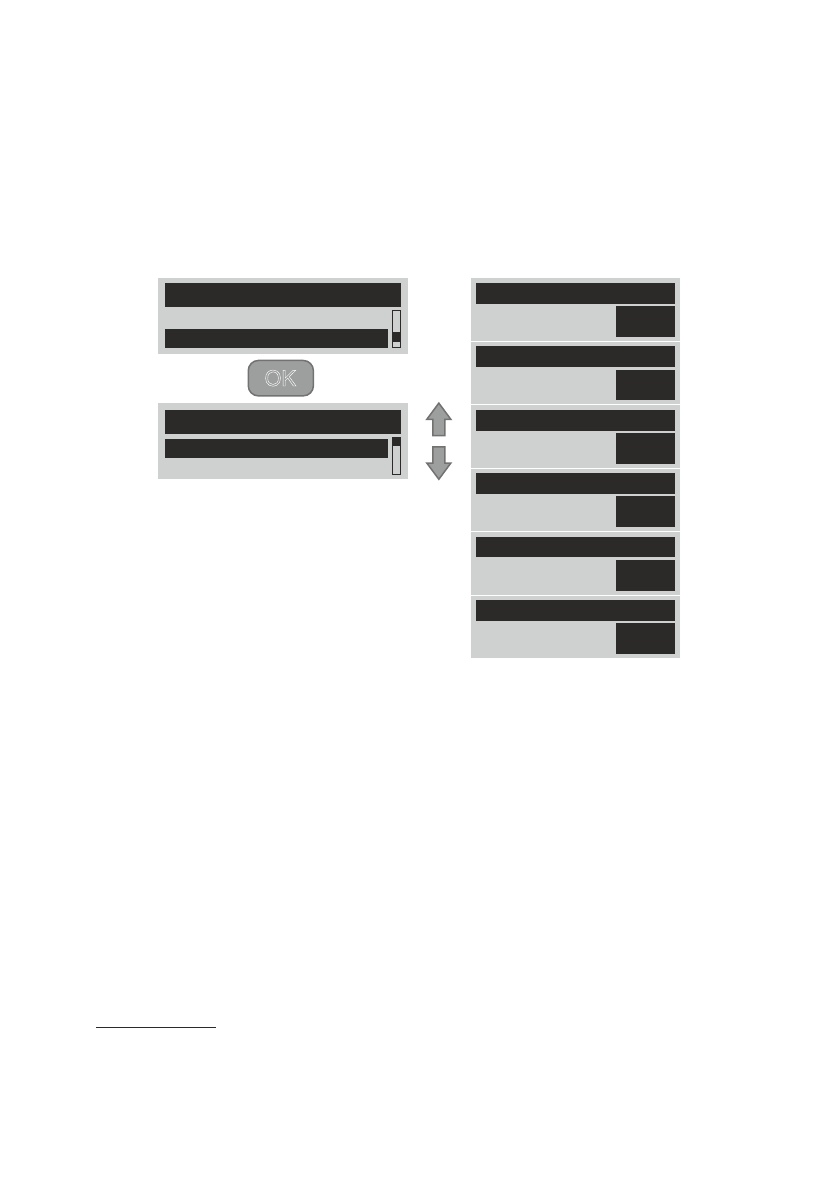

Рисунок 21. Сервисное меню.
7.4.5.1 «1.
Управл. реле ТЭНов»
-
включает/выключает каждое из реле управляю-
щих включением ступеней мощности. При этом тепловыделяющие элементы
–
ТЭНы
–
не подключаются к сети, поскольку отключен главный контактор. Срабатывание реле
определяется по звуку или электроизмерительным прибором.
7.4.5.2 «2.Управл. реле ФАЗ+Насос»
-
включает/выключает реле управляющие
подключением соответствующей фазы к насосу
.
Насос также включается в работу
.
7.4.5.3 «3.Управл. контактором»
-
включает/выключает главный контактор.
7.4.5.4 «4.Управл. 3хХ клапаном»
-
переключает реле включения трехходового
клапана.
7.4.5.5 «5.Управл. реле авария»
-
включает/выключает реле контакта аварийной
ситуации.
7.4.5.6 «6.
Управл. реле каскадир»
-
включает/выключает реле управляющее
каскадным включением.
Примечание:
поскольку данный сервисный режим управляет устройством вне
заданных алгоритмов нормальной работы, нагрев отключается и дисплей подсвечивает
-
ся более темным цветом.
- 10 -
- 23 -
УПР. РЕЛЕ ТЭНов:
РЕЛЕ ФАЗ + НАСОС:
УПР. КОНТАКТОРОМ:
УПР. 3хХ КЛАПАНОМ:
УПР. РЕЛЕ АВАРИЯ:
УПР. РЕЛЕ КАСКАДИР:
ВЫКЛ.
ВЫКЛ.
ВЫКЛ.
ВЫКЛ.
ВЫКЛ.
ВЫКЛ.
< > -
выб
ESC-
отм
< > -
выб
ESC-
отм
< > -
выб
ESC-
отм
< > -
выб
ESC-
отм
< > -
выб
ESC-
отм
< > -
выб
ESC-
отм
МЕНЮ УСТАНОВКИ
4. Просмотр статистики
5. Сервисное меню
СЕРВИСНОЕ МЕНЮ
1. Управл. реле ТЭНов
2. Управл. реле ФАЗ+Насос
OK
