упрощенный алгоритм термостатирования. В случае отключения комнатного датчика –

управление по кривой нагрева теплоносителя в зависимости от уличной температуры

(см.  п.  7.4.2.4).  При  отключении  уличного  датчика  температуры  —управление  по

данным  комнатного.  При  отключении  обоих  датчиков  воздуха  прибор  стабилизирует

температуру теплоносителя на уровне текущей уставки.

 7.6

Окончание работы

 7.6.1   При  выводе  прибора  из  эксплуатации  на  длительное  время  следует

отключить внешний автоматический выключатель.

 7.6.2   Во избежание усиленной коррозии деталей котла и отопительной системы

после  его  отключения  не  рекомендуется  сливать  теплоноситель  из  котла  и  системы

(если нет опасности замерзания теплоносителя в системе).

 7.6.3   Предпочтительнее использовать режим «Лето».

 8

Техническое обслуживание

Внимание!

  Безопасное  и  надежное  функционирование  прибора  зависит  от  его

правильного  и  своевременного  технического  обслуживания,  которое  должно  осуще

-

ствляться  исключительно  организацией,  имеющей  право  на  соответствующий  вид

работ.

8.1

Первое техническое обслуживание проводится в течении одного месяца

после  окончания  гарантийного  срока  эксплуатации.  Последующие  технические

обслуживания проводятся перед началом отопительного сезона, но не реже одного раза

в год.

Техническое обслуживание и ремонтные работы производить при отключенном

напряжении!

8.2

При  проведении  первого  технического  обслуживания  (в  случае,  если

монтаж и обслуживание проводятся разными организациями) следует убедиться в том,

что  монтаж  и  подключение  выполнены  в  соответствии  с  требованиями  настоящего

руководства. Выявленные отклонения устранить.

8.3

При  техническом  обслуживании  прибора  производится  его  осмотр,

устранение накипи на ТЭНах, замер сопротивления изоляции ТЭНов, ревизия пускате-

лей, а также проверка целостности защитного проводника РЕ и надежности его присое

-

динений. Порядок и способы выполнения указанных работ организация, их выполняю-

щая, должна согласовать с изготовителем.

После  проведения  технического  обслуживания  подготовка  и  пуск  прибора  в

работу  должны  производиться  с  соблюдением  всех  требований  настоящего  руково

-

дства.

8.4

В  начале  отопительного  сезона  перед  запуском  прибора  необходимо

проверить, не заблокирован ли вал циркуляционного насоса отложениями или накипью.

Для этого снимите лицевую панель (1) рис.1, предварительно отсоединив блок управле-

ния (3), в соответствие с п. 4.3, затем отвинтите защитный колпачок и поверните вал

двигателя с помощью отвертки по стрелке (рис.24). Установите защитный колпачок на

место. Первый пуск насоса проведите на максимальной скорости. Работа может быть

выполнена без привлечения специалиста сервисного центра.

Если система заполнена водой, то при отвинчивании колпачка возможно вытекание

воды из корпуса двигателя в незначительных количествах, поэтому подставьте под насос

небольшую емкость. Если прибор находился в режиме

«

Лето», то необходимость в этих

манипуляциях отсутствует, так как режим предусматривает ежесуточный запуск насоса.

- 8 -

- 25 -

1

2

3

4

5
6

7

8

9

24

+3

19

ТЭНы

: 0/9

лето

5

º

С 8

º

С

-

ОТКЛ

-

ГВС

1.1b

ТСТ

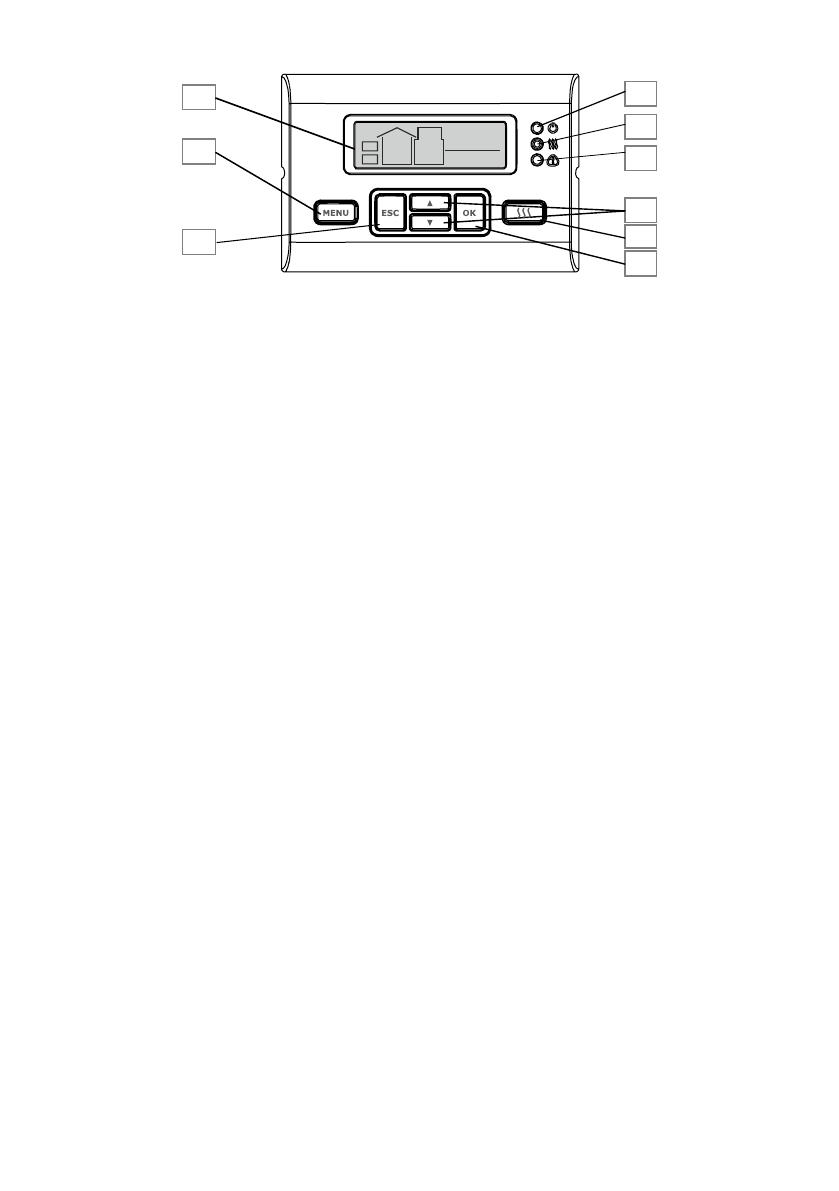

 4.6   На рис. 5 отражены основные элементы блока управления:

Рисунок 5

Блок управления. Начальный вид - Главное окно.

1  Дисплей.  Осуществляет  индикацию  текущих  параметров,  настроек  и  режимов

устройства, в т.ч. и аварийных.

2 Клавиша перехода в основное меню

«MENU

». При нажатии осуществляется вызов

основного меню, либо осуществляется переход из основного меню (или подменю) в режим

главного окна.

3  Клавиша  выбора

«OK

».  В  режиме  навигации  по  меню  осуществляет  переход  в

соответствующее  подменю  подсвеченное  курсором.  В  режиме  редактирования  числовых

значений,  а  также  при  выборе  режима  при  нажатии  осуществляется  запись  введенного

числового значения или выбранного режима.

4  Клавиша  отмены

«ESC

».  Осуществляет  переход  на  уровень  выше  из  текущего

подменю или режима без сохранения данных, если они были изменены без последующего

нажатия  клавиши

«OK

».  При  нажатии  в  режиме  главного  окна  осуществляет  переход  в

главное меню (аналогично нажатию клавиши

«MENU

»).

5 Клавиши навигации и редактирования «▼», «▲» Клавиши «▼», «▲» осуществляют

навигацию в соответствующем меню (подменю) вертикально перемещая курсор. Также при

помощи  данных клавиш производится установка числового значения путем инкремента или

декремента отображаемого на дисплее значения.

6 Клавиша включения нагрева «∫∫∫». Включает электромагнитный контактор, подаю-

щий напряжения на входные контакты силовых реле.

7 Аварийный индикатор.

8 Индикатор режима нагрева.

9 Индикатор подключения к сети.

 4.7

Структура режимов дисплея блока управления.

 4.7.1  Дисплей может находиться в одном из трех информационных режимов и в

режиме меню установок. В информационных режимах – главное окно, окно состояния,

окно  отображения  временных  графиков  -  отображаются  текущие  параметры  устро-

йства, режим его работы, состояния периферийных блоков и сигналов, а также времен-

ные  графики  изменения  параметров.  В  меню  установок  осуществляется  установка

режимов работы устройства, а также ввод соответствующих параметров этих режимов.

 4.7.2  Переключение  между  информационными  окнами  осуществляется  с

помощью клавиш

«ESC

»,

«

OK

». Переход в режим меню установок осуществляется с

помощью клавиши «MENU».

 4.7.3  Описание информации на дисплее в режиме главного окна в соответствие с

рис. 6:
