ТЕХНИЧЕСКИЙ ПАСПОРТ

1. Наименование

Внутрипольный конвектор STOUT типа SCN

2. Изготовитель

ООО «Консоль», 140301, Московская обл.,
ул. Парижской Коммуны, д. 1Б.

3. Назначение

Внутрипольный конвектор STOUT типа SCN – отопительный прибор конвективного типа, встраиваемый в
конструкцию пола и предназначенный для применения в системах водяного отопления жилых и общественных
зданий. Прибор может устанавливаться у витражного остекления без нарушения эстетики помещения, защищая
людей от ниспадающего от окон потоков холодного воздуха.

4. Описание, номенклатура и основные технические характеристики

Конвектор типа SCN состоит из корпуса, теплообменника, декоративной решетки и монтажного комплекта (рис.1).
Корпус (3) изготовлен из листовой оцинкованной стали толщиной 1 мм и покрыт черной порошковой эмалью.
По верхнему краю корпуса запрессована рамка для установки декоративной решетки (1). В стенках корпусе
предусмотрены отверстия для подключения конвектора к трубопроводам системы отопления.
Теплообменник (2) представляет собой круглую медную бесшовную трубу (или несколько труб в зависимости от типоразмера конвектора, объединенных коллекторами)
с оребрением из гофрированных в вертикальной плоскости алюминиевых пластин.    К концам трубы (или к коллектору) припаяны латунные штуцеры с накидной гайкой G3/4” для
соединения теплообменника с запорно-регулирующей арматурой. На штуцере для подвода теплоносителя установлен малогабаритный воздуховыпускной кран с резьбой 3/8”.
Декоративная решетка состоит из поперечных алюминиевых профилей, стянутых через втулки пружиной из нержавеющей стали. Такая конструкция решетки позволяет
сворачивать ее в рулон при обслуживании элементов конвектора. Ширина профилей и расстояние между ними (9 мм) обеспечивает живое сечение решетки не менее 75%. Для
предотвращения возникновения шума при перемещении и вибрации решетки по периметру рамки вклеена полоска из пористой резины.
Конвектор устанавливается в канал внутри пола, выравнивается вровень с поверхностью пола регулировочными винтами (7) и закрепляется с помощью штатных ножек  (5).
Внутрипольный конвектор работает по принципу свободной конвекции. Воздух помещения опускается через часть решетки в продольный канал между стенкой корпуса и
теплообменником и затем, нагреваясь, выходит вверх через другую ее половину.

5. Комплектность

В базовый комплект поставки входят:

1. Конвектор в сборе (корпус, теплообменник, решетка – 1 шт.;
2. Монтажный комплект (ножки, регулировочные винты) – 1 компл.;
3. Упаковка – 1 шт.;
4. Руководство по монтажу и эксплуатации – 1 шт.;
5. Технический паспорт с гарантийным талоном – 1 шт.

Дополнительные комплектующие (заказываются и поставляются отдельно):

1. Клапан терморегулирующий для подающей линии;
2. Клапан запорно-балансировочный для обратной линии;
3. Привод терморегулирующего клапана (ручной, термостатический или термоэлектрический);
4. Настенный комнатный электронный программируемый термостат (при использовании термоэлектрических приводов).

6. Приемка и испытания

Продукция, указанная в данном паспорте, изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.

7. Указания по монтажу и эксплуатации

7.1. Внутрипольные конвекторы SCN могут устанавливаться в системах водяного отопления при теплоносителе, соответствующим требованиям СО 153-34.20.501-2003
«Правила технической эксплуатации электрических станций и сетей Российской Федерации», СП 40-108-2004 - «Проектирование и монтаж внутренних систем водоснабжения
и отопления зданий из медных труб». (табл. 2):

Таблица №2. «Требования к теплоносителю (п. 4.8.40 СО 153-34.20.501-2003)»

Значение рН

–

8,3 – 9,5

Содержание растворенного кислорода

мкг/дм

3

не более 20

Содержание соединений железа

мг/дм

3

не более 0,5

Содержание свободной угольной кислоты

–

0

Содержание нефтепродуктов

мг/дм

3

не более 1

Количество взвешенных твердых веществ

мг/дм

3

не более 5

Допускается в качестве теплоносителя для систем отопления с внутрипольными конвекторами STOUT использовать незамерзающий водный раствор этилен- или пропиленгликоля.

7.2. ПЕРЕД ПРИОБРЕТЕНИЕМ КОНВЕКТОРОВ НЕОБХОДИМО УТОЧНИТЬ ПАРАМЕТРЫ ТЕПЛОНОСИТЕЛЯ В СИСТЕМЕ ОТОПЛЕНИЯ. ОТКЛОНЕНИЯ ОТ УКАЗАННЫХ В
НАСТОЯЩЕМ ПАСПОРТЕ УСЛОВИЙ МОГУТ СТАТЬ ПРИЧИНОЙ ВЫХОДА КОНВЕКТОРА ИЗ СТРОЯ И УТРАТЫ ГАРАНТИЙНОЙ ПОДДЕРЖКИ.

7.3. Монтаж встраиваемого в пол вентиляторного конвектора и его электрические соединения следует производить с соблюдением правил СП 73.13330.2012 «Внутренние
санитарно-технические системы зданий» и «Руководства по монтажу и эксплуатации внутрипольных конвекторов STOUT», с которым возможно ознакомиться на сайте www.stout.ru.

7.4. МОНТАЖ КОНВЕКТОРОВ ДОЛЖНЫ ВЫПОЛНЯТЬ СПЕЦИАЛИЗИРОВАННЫЕ МОНТАЖНЫЕ ОРГАНИЗАЦИИ, ИМЕЮЩИЕ ЛИЦЕНЗИЮ НА ПРОИЗВОДСТВО
СООТВЕТСТВУЮЩИХ ВИДОВ РАБОТ!
ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ НЕВЫПОЛНЕНИЯ ИНСТРУКЦИИ ПО МОНТАЖУ!

7.5. Монтаж конвекторов должен осуществляться при помощи имеющихся в комплекте крепежных элементов.
7.6. Не допускается механическое воздействие на элементы конвектора, в частности, на патрубки теплообменника при подключении трубопроводов и на корпус конвектора
в месте установки декоративной решетки. Необходимо убедиться в отсутствии силового воздействия напольного покрытия или бетонной стяжки на корпус конвектора.

1 – декоративная алюминиевая решетка роликового или линейного исполнения;
2 – медно-алюминиевый теплообменник с подключением «евроконус»;
3 – корпус;
4 – воздухоспускной никелированный клапан;
5 – фиксирующие ножки с крепежными винтами (2 шт. для конвектора длиной до 2 м, 3 шт. для

конвектора длиной от 2 до 3 м);

6 – заглушки;
7 – регулировочные винты (4 шт. для конвектора длиной до 2 м, 6 шт. – для конвектора длиной от

2 до 3 м).

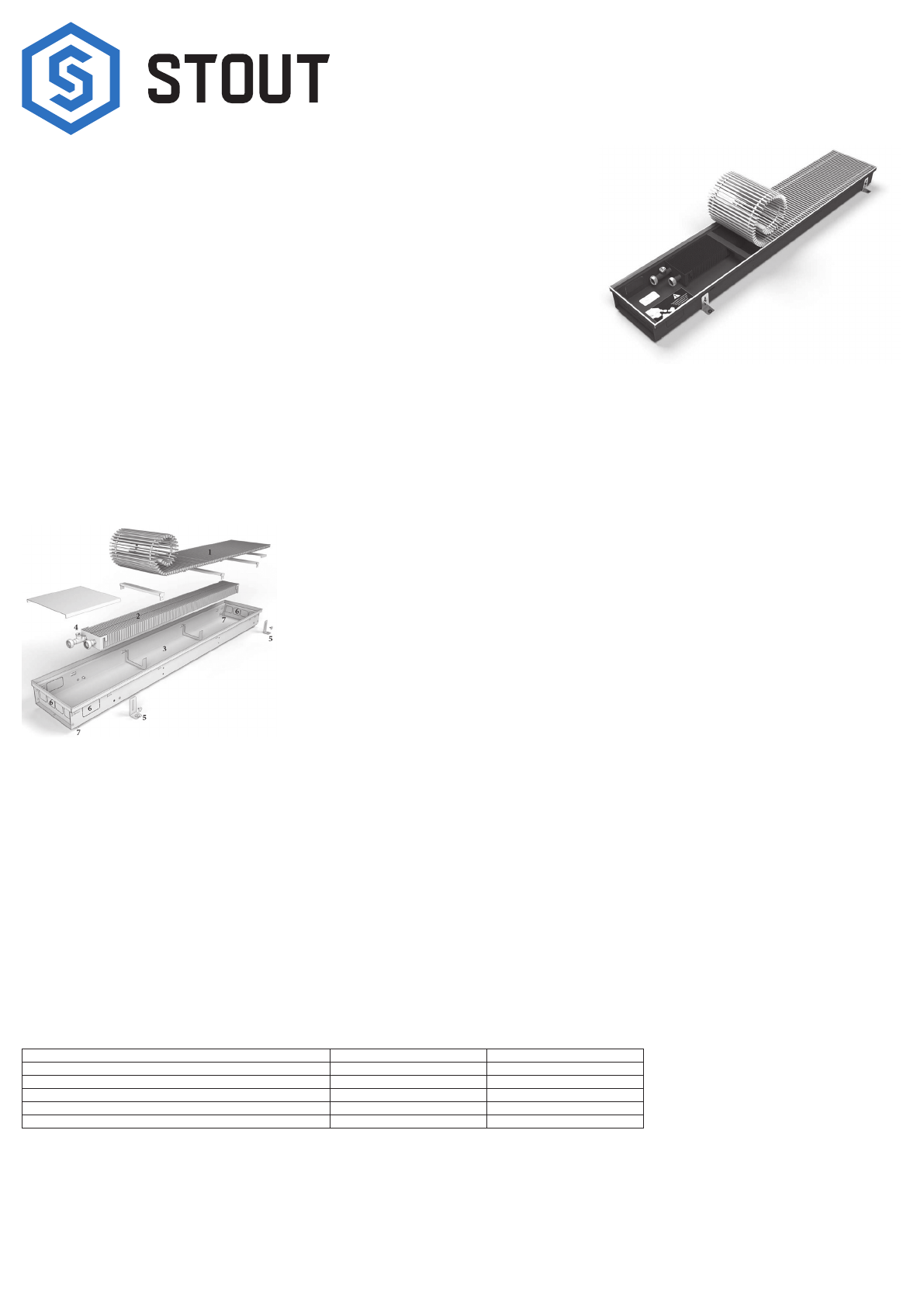

Рис. 1. Устройство внутрипольного вентиляторного конвектора типа SCN
