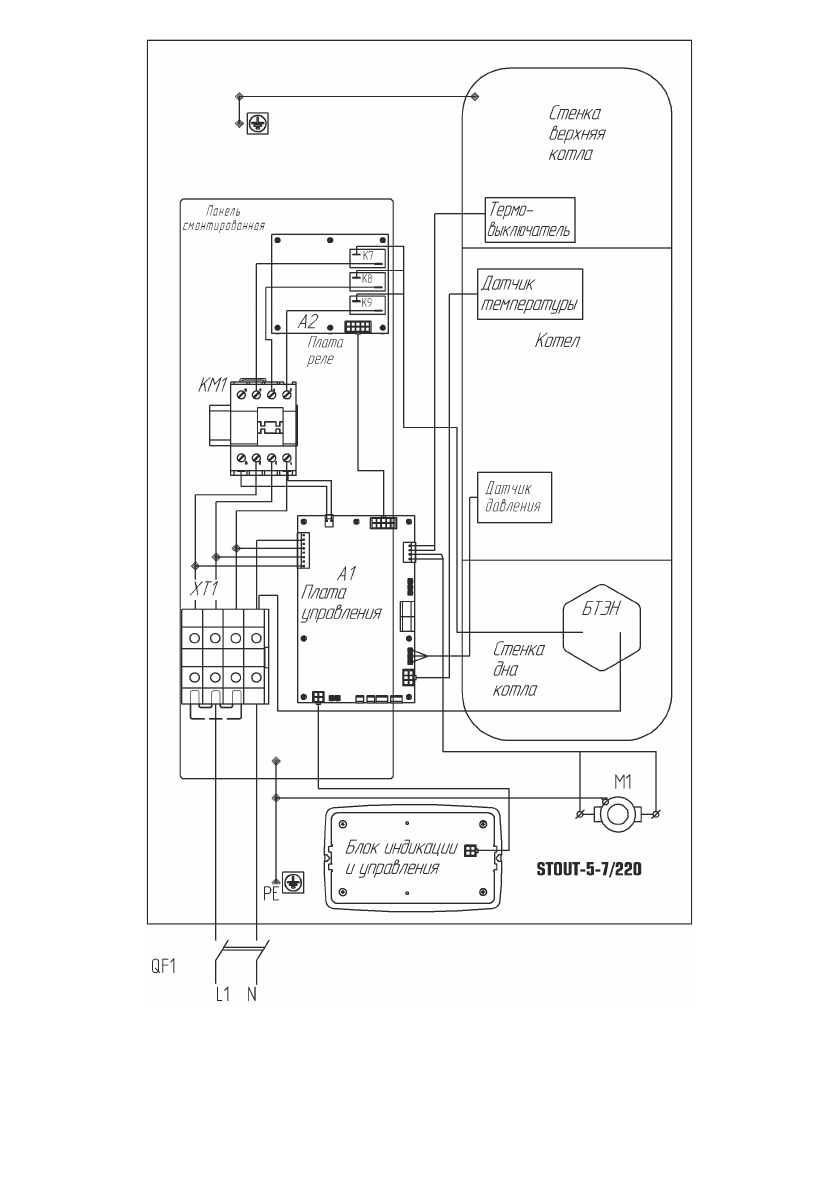

Рис. 11

Схема подключения

SEB-0001-000005÷SEB-0001-0000

07 к сети 220 В.

 7

Порядок работы

 7.1

Включение прибора.

 7.1.1

Проверьте наличие теплоносителя в системе.

 7.1.2

Включение прибора осуществляется включением внешнего автоматичес-

кого выключателя, от которого проходит к прибору силовой кабель. При этом индикатор

п.

9

рис.

3

включится.

 7.2

Порядок работы.

 7.2.1

При включении прибора в сеть на дисплее блока управления высвечивает-

ся главный экран см. рис.

6.

По умолчанию установлен режим «Комнатный».

Для включения нагрева необходимо в нажать клавишу «Включение нагрева»

(6)

рис.

5.

Если  подключены  все  датчики  температуры  воздуха,  прибор  автоматически

подберёт параметры работы, , обеспечивающие стабилизацию температуру воздуха в

помещении +24ºС.

 7.3

Характеристика режимов работы:

 7.3.1

.«Комнатный»

—

режим поддержания постоянной температуры в помеще-

нии. При правильном подключении датчиков температур воздух уличного и комнатного

алгоритм

термостатирования

оптимален

для

поддержания

заданной

температуры

воздуха  в  помещении.  При  отсутствии  уличного  датчика  алгоритм  не  будет  вносить

поправки  в  работу,  связанные  с  резкими  колебаниями  погоды.  На  экране  не  будет

показываться  уличная  температура.  (п.

4

рис.

6).

При  отсутствии  (неправильном

подключении)  комнатного  датчика  температуры  воздуха  температура  теплоносителя

будет поддерживаться в зависимости от уличной в соответствии с кривой, выбираемой

пользователем. (см.

7.4.2.4).

При этом не будет показываться комнатная температура.

При отсутствии обоих датчиков температуры воздуха прибор будет работать в режиме

поддержания температуры теплоносителя равной задаваемой (см.

7.4.2.1).

 7.3.2

«Отопление»

—

режим поддержания температуры теплоносителя. Датчики

температуры воздуха в алгоритме не участвуют, однако отображают текущие значения

на экране.

 7.3.3

«Лето»

—

режим работы прибора, когда отопление помещения не требуется

и  производится  поддержка  гидросистемы  в  работоспособном  состоянии.  Раз  в  сутки

происходит включение насоса на период

5

мин. Нагрев не включается если температура

в  помещении  выше,  чем  +5ºС  и  температура  теплоносителя  выше,  чем  +8ºС.  После

нагрева до величины на 2ºС превышающей данные значения нагрев снова отключается.

 7.3.4

Возможности  изменения  режима  и  параметров  прибора  описаны  в  п.

7.4

настоящего руководства. Переход в режим меню установки осуществляется с помощью

клавиши «MENU» (см. рис.

16).

Рисунок 16

Меню установки

- 14 -

- 19 -

«комнатный"

«отопление"

«лето"

МЕНЮ УСТАНОВКИ

1. Режим работы

2. Уста-вка температур
