24

+3

19

ТЭНы

: 0/9

лето

5

º

С

8

º

С

-

ОТКЛ

-

ГВС

1.1b

ТСТ

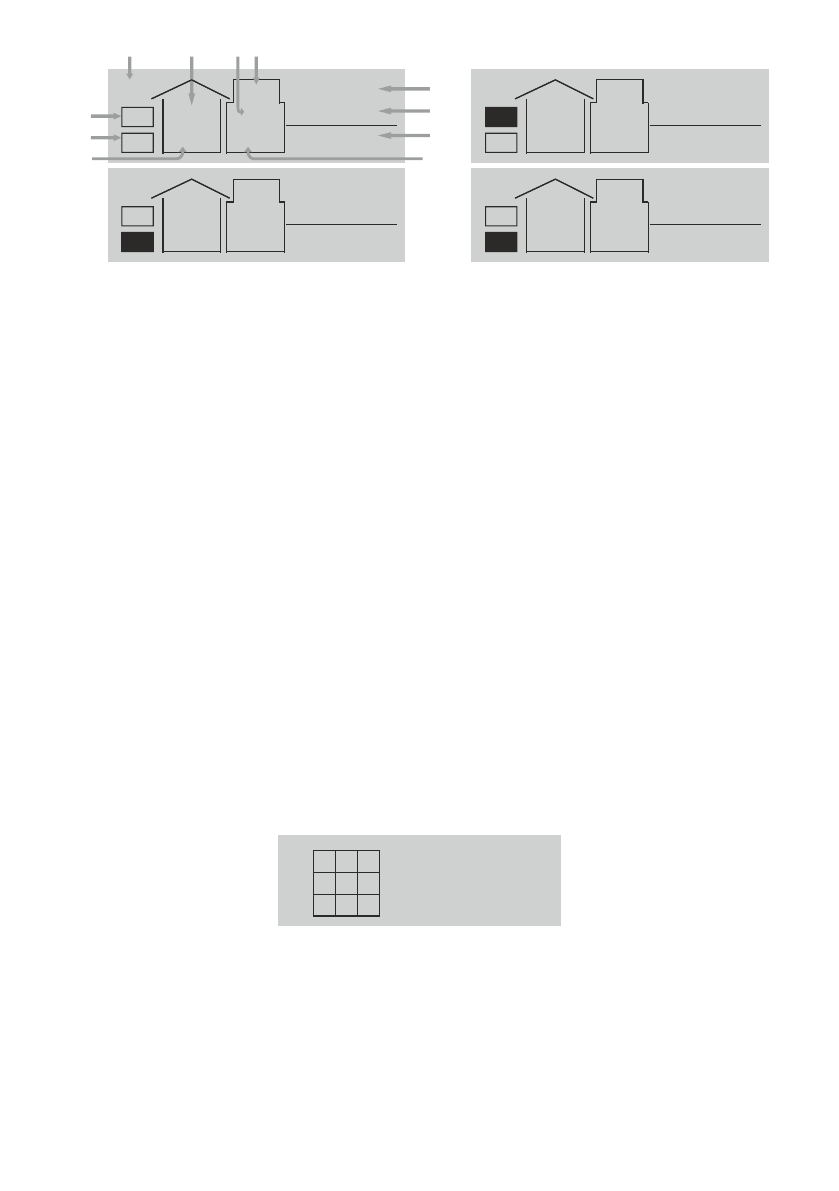

Рисунок 6

Информация главного окна

1  -

Отображение  текущего  состояния.  Может  принимать  одно  из  следующих

значений:  «ОТКЛ»,  «НОРМА»,  «ГВС»  (при  срабатывании  термостата  ГВС),  «ГВС  и

текущее показание датчика ГВС» (при наличии датчика);

на правом нижнем рисунке приведен пример главного окна в состоянии нагрева

косвенного  водонагревателя  при  установке

NTC  —

датчика  температуры  косвенного

водонагревателя, поставляемого опционально. Режим активируется из любого другого,

если текущая температура в косвенном водонагревателе ниже заданной (см. 7.4.2.3).

2

-

Текущий

режим

работы.

Может

принимать

одно

из

следующих

трех

значе-

ний:

«

отопление

»

,

«

комнатный

»

,

«

лето

»

.

При

подключении

ведущего

котла

или

двухпроводного

термостата

 (

см.

п.

4.

5

.3)

значение

меняется

на

«

ведомый

»

;

3

-

Избыточное давление в системе;

4

-

Текущие показания уличного датчика температуры (если подключен);

5 -

Текущие показания комнатного датчика температуры(если подключен);

6 -

Заданная температура (температура уставки) воздуха в комнате (в соответству-

ющем режиме поддержания температуры комнаты);

7  -

Индикатор  количества  ступеней  мощности.  Формат  отображения:  «число

работающих ступеней/разрешенное число ступеней»;

8 -

Текущие показания датчика температуры теплоносителя;

9 -

Заданная температура (температура уставки) теплоносителя;

10 -

Индикатор подключения термостата ГВС (если подключен);

11 -

Индикатор

подключения

комнатного

термостата

 (

ТСТ)

или

ведущего

котла

(

ВВВ)

 (

если

подключены).

4.7.4

Пример окна состояния приведен на рис. 7.

Рисунок 7 Окно состояния.

Окно состояния отображает количество включенных в текущий момент ступеней

мощности, их порядковые номера и распределение по фазам (Ф1, Ф2 и Ф3) питающей

сети.

Кроме

этого,

выводятся

состояния

клапана

ГВС

и

реле

каскадирования

(ВКЛ/ВЫКЛ), а если установлен датчик температуры ГВС (см. 4.5.4), то показываются

также текущая и заданная температуры ГВС.

При отсутствии напряжения на какой либо фазе, состояния ступеней отмечаются

символом «Х».

4

5

8 3

6

9

7

2
1

10

- 9 -

- 24 -

7.4.6

Просмотр версии программного обеспечения.

Шестой  пункт  меню  установок  выводит  на  дисплей  информацию  о  версиях

программного обеспечения (см. рис. 22).

Рисунок 22.

Индикация версии программного обеспечения.

7.5

Сигнализация о несоответствиях в работе.

В случае возникновения отклонения работы системы отопления, включающей в

свой состав данный прибор, он изменит режим работы таким образом, чтобы миними-

зировать возможные последствия.

Несоответствия подразделяются на исключающие и не исключающие нагрев.

7.5.1   К исключающим нагрев несоответствиям относятся:

7.5.1.1  перегрев теплоносителя;

7.5.1.2  падение давления в системе (недостаток/протечка теплоносителя);

7.5.1.3  превышение  давления  (избыток  теплоносителя/недостаточность  объёма

расширительного бака);

7.5.1.4  отказ рабочего датчика температуры;

7.5.1.5  отказ датчика давления;

7.5.1.6  выход из строя одного или нескольких предохранителей платы управления

(три предохранителя на фазах А, В, С, предохранитель катушки контактора, предохра-

нитель обмотки насоса).

В этих случаях будет произведено обесточивание ТЭНов с помощью контактора,

замкнутся  контакты  зажима  подключения  приёмника  сигнала  об  отказе  (например

интеллектуального  термостата

GSM-Climate  ZONT-1H

или

WiFi-Climate  ZONT

-2

H

)

XT7

(см. рис. 4), включится индикатор отказа (7) рис.

5

и появится текстовое сообщение

о характере несоответствия. Пример см. рис. 23. После устранения причины несоотве-

тствия  прибор  вернется  к  предыдущему  режиму  работы  с  сохранением  настроек  и

параметров.

Рисунок 23

Пример сообщения о несоответствии

.

7.5.2   Некоторые несоответствия допускают продолжение нагрева:

7.5.2.1  Пропадание  одной  или  двух  фаз.  В  случае,  если  к  отключившейся  фазе

была подключена катушка аварийного контактора и насос

-

появится аварийная сигна

-

лизация, а по истечении некоторого интервала времени будет произведено переключе-

ние устройств прибора на исправную фазу.

7.5.3   Отказ,  обрыв  провода,  не  подключение  датчика  температуры  уличного

воздуха, датчика комнатной температуры или их обоих исключит появление значений

температур  в  режиме  главного  окна  (поз.  4  и

5

на  рис.  6)  и  приведет  к  переходу  на

Ф

1

Ф

2

Ф

3

1

2

Клапан ГВС:  ВКЛ

Каскадир:      ВЫКЛ

3

4

5

6

Тгвс

=29

С

[

Уст

=60]

Версия ПО

:

HW: 2015.11.27  01.02   001

SW: 2017.08.10  S1.12

11

24

+5

19

ТЭНы

: 4/9

комнатный

30

º

С

8

5º

С

ГВС

ГВС

1.1b

ТСТ

24

+5

19

ТЭНы

: 0/9

лето

0.3b

ТСТ

НИЗКОЕ ДАВЛЕНИЕ

24

+5

---

ТЭНы

: 0/9

лето

0.8b

ТСТ

ДАТЧ

.

ТЕМП. НЕИСПР

.

24

+3

19

ТЭНы

: 0/9

ведомый

30

º

С

70

º

С

-

ОТКЛ

-

ГВС

1.1b

ВВВ

24

+5

19

ТЭНы

: 4/9

комнатный

30

º

С

8

5º

С

ГВС 4

5º

С

ГВС

1.1b

ТСТ
