Котел SIME RMG 90 MK.II - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

119
IT
ES
PT
GB
FR
BE
GR
RO
RUS
минимальных высот, указанных на
Чертеже 4. Вывод должен быть вне так
называемой
зоны
отражения
для
избежания проблем при растворении в
атмосфере продуктов сгорания.
–
на
трубу
нельзя
устанавливать
механические средства вытяжки;
–
в трубах, проходящих через жилые
помещения или прислоненных к таковым,
должна быть устранена возможность
сверхдавления.
2.5.1
Размеры дымохода
Правильный выбор размера дымохода
является основным условием хорошего
функционирования котла.
Для расчета полезного сечения дымовой
трубы необходимо обратиться к норме UNI
9615 -90.
Основными факторами, которые нужно иметь
в виду для расчетов сечения, являются
теплоотдача, тип топлива, процентный состав
CO2, максимальный выброс дыма при
номинальной нагрузке, температура дыма,
состояние внутренней поверхности трубы,
влияние на давление тяги параметров
внешней
температуры
и
высоты,
расположения объекта.
2.6
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
В комплекте с котлом находится питающий
кабель, который в случае повреждения
должен быть приобретен у SIME. Питание
должно быть осуществлено от однофазной
электросети 230 В – 50 Гц через общий
выключатель с плавким предохранителем,
расстояние между контактами не менее 3 мм.
Используемый термостат помещения должен
быть II класса, как это предписано нормой EN
607301 (чистый электрический контакт).
ПРИМЕЧАНИЕ:
Аппарат должен быть заземлен. SIME
снимает с себя всякую ответственость за
нанесение вреда людям в следствие
отсутствия заземления котла.
Прежде чем начать любую операцию на
электропанели, необходимо отключить
электропитание.
2.6.1
Электрическое подсоединение
RVA43.222 (опция)
В электросхеме предвидится серия контактов,
выделенных красным, черным и коричневым
ц в е т а м и , д л я у с т а н о в к и о п ц и о н а л ь н о й
подстанции (Чертеж 5).
Поляризация этих контактов не допускает
ошибок в последовательности.
Д л я т о г о , ч т о б ы ус т а н о в и т ь п о д с т а н ц и ю ,
нужно подсоединить контакты и убрать из
к л е м м н о й к о р о б к и м о с т ы 4 - 5 и 11 - 1 2
(указанные жирным шрифтом на Чертеже 6).
Подстанция позволяет использование зонда
( п р о б н о г о эл е к т р о д а ) и з о н д а с о с т оя н и я
о к р у ж а ю щ е й с р е д ы , ч ь и с о е д и н и т е л и ,
п ол я р и з о в а н н ы е и о т м е ч е н н ы е ц в е т а м и ,
н а хо д я т с я в у п а ко в ке в н у т р и ко м а н д н о й
панели.
Tetto piano
0,50 m
0,50 m
Volume
tecnico
> 5 m
≤
5 m
Colmo
> 1,50 m
≤
1,50 m
Zona di reflusso
1
,50 m
2 m min.
0,50 m
oltre il colmo
45
°
Tetto a 45
°
Colmo
> 1,30 m
≤
1,30 m
Zona di reflusso
0,80 m
1
,20 m min.
0,50 m
oltre il colmo
30
°
Tetto a 30
°
1
2
3
4
ПЕРЕЧЕНЬ
1
Помехоподавляющий фильтр
2
Соединители подстанции
(черный/красный/коричневый)
3
Устройство
4
Клеммная коробка
Плоская крыша
Технический
объем
Крыша с наклоном в 30°
Крыша с наклоном в 45°
Область отражения
Область отражения
За
гребнем
крыши
За
гребнем
крыши
Конек
Конек

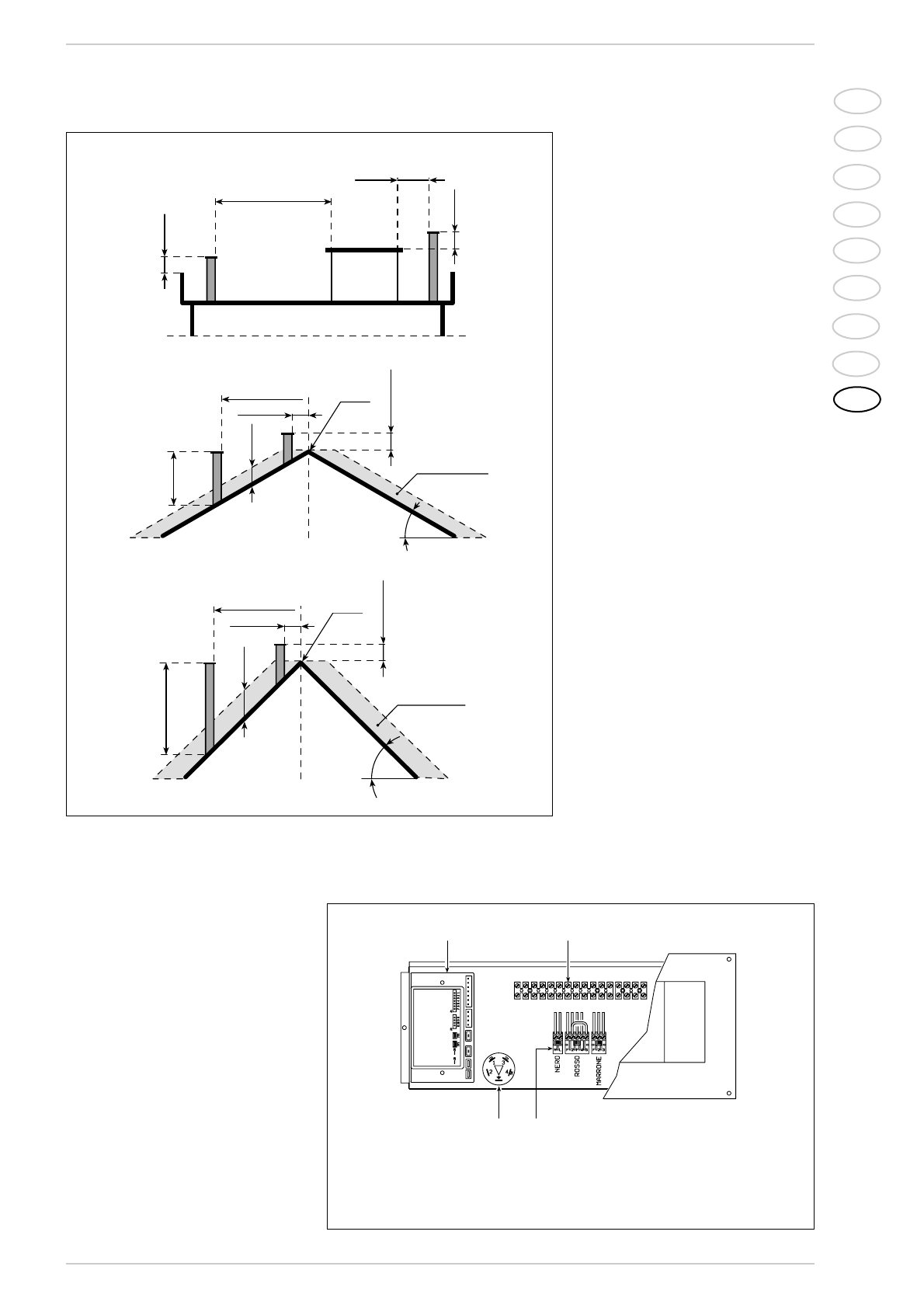

Чертеж 4
Чертеж 5
