117
IT
ES
PT
GB
FR
BE
GR
RO
RUS
Установка
котла
предполагается
стационарной
и
должна
обязательно
осуществляться
специализированной
фирмой, как это указано в законе 46/90,
следуя всем инструкциям и предписаниям
данного руководства. Кроме того следует
придерживаться предписаний пожарной
охраны и газовой инспекции, как указано в
законе 10/91 о городском регламенте и в DPR
412/93.
2.1
КОТЕЛЬНАЯ
Котлы
“RMG Mk.II”
мощностью выше 35 кВт
должны быть размещены в техническом
помещении по размерам и характеристикам
следующем норме DM 12/04/96 № 74
"Противопожарные
правила
для
проектирования, постройки и использования
теплового оборудования с газовым питанием".
Высота помещения котельной должна
соответствовать приведенной на Чертеже 3,
ее изменения зависят от общей тепловой
мощности котла. Минимальное расстояние
между стенами помещения и внешними
панелями котла (правая, левая и задняя
сторона) не может быть менее 0,60 м.
Разрешено размещение нескольких аппаратов
в одном помещении при условии, что приборы
контроля и безопасности легко доступны. Для
свободной циркуляции воздуха в помещении
необходимо создать на внешних стенах
вентиляционные отверстия общей площадью
не менее 3000 см
2
, а в случае плотности газа
более 0.8 – 5000 см
2
(расчеты должны
соответствовать требованиям пункта 4.1.2
DM).
2.1.1
Установка оборудования
После доставки котла к месту монтажа и после
его распаковки, установку следует производить
в следующем порядке (Чертеж 3/а):
- убрать внешнюю панель;
- присоединить две монтажные скобы
(установленные на задней части котла),
фиксируя их прилагающимися винтами;
- в специальные отверстия в скобах
вставить две трубы 3/4”, осторожно
поднять котел и осуществить установку.
2.2
СБОРКА ОБОРУДОВАНИЯ
Перед началом сборки котла необходимо
пропустить воду по трубам, таким образом
очищая
трубопровод
от
возможных
загрязнений, которые могут негативно
1.4

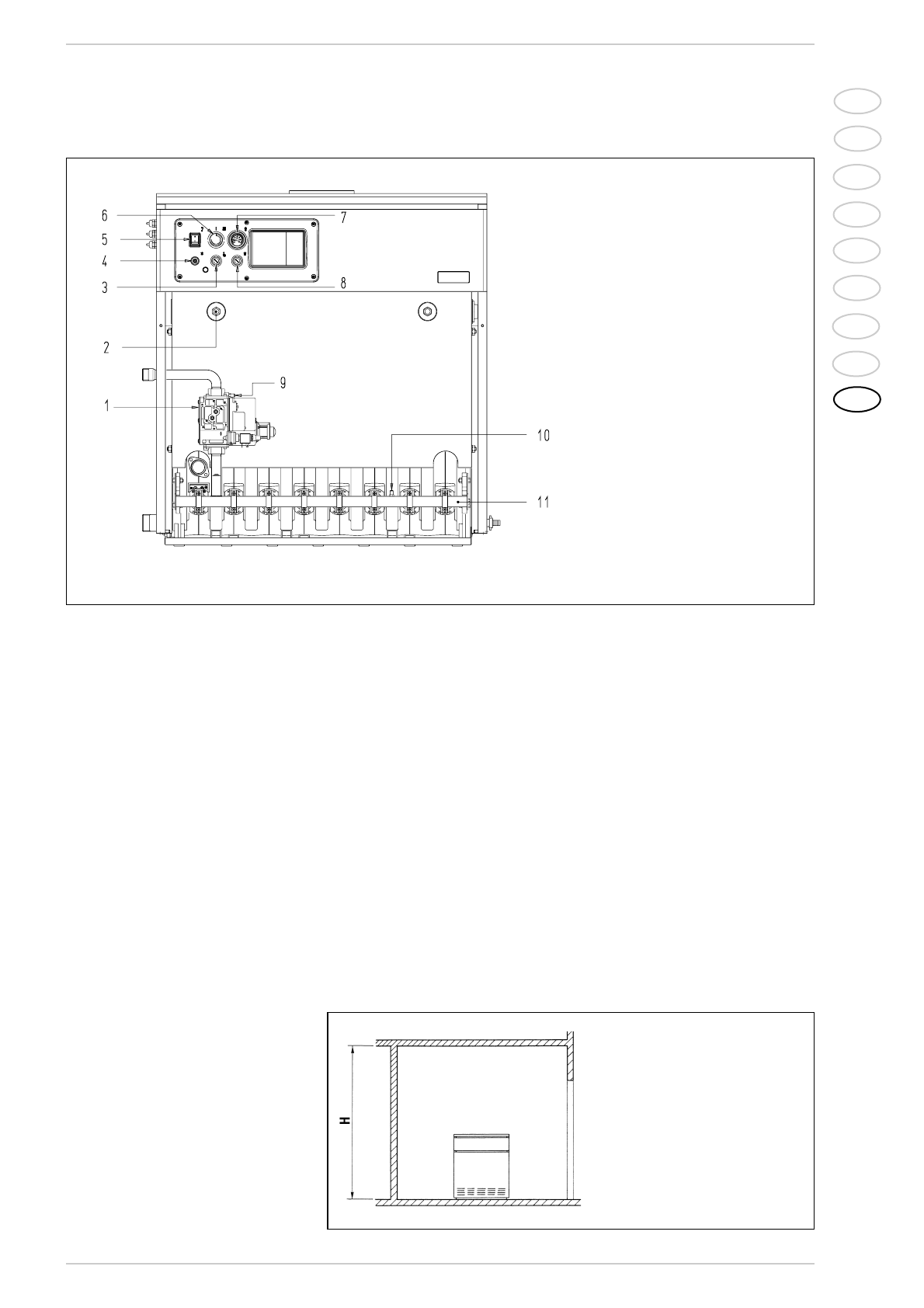

ОСНОВНЫЕ СОСТАВЛЯЮЩИЕ
ПЕРЕЧЕНЬ
1
Газовый клапан
2
Кожух 1/2”
3
Предохранительный термостат
4
Кнопка разблокирования аппарата
5
Общий выключатель
6
Ступенчатый регулирующий термостат
7
Термометр
8
Дымовой термостат
(модели
“RMG 70-80-90-100 Mk.II”
)
9
Отвод давления 1/8”
(модели
“RMG 110 Mk.II”
)
10
Отвод давления 1/8”
11
Коллектор горелок
2
УСТАНОВКА
Высота (Н) в зависимости от общей
тепловой мощности котла:
– не более 116 кВт: 2,00 м
– от 116 кВт до 350 кВт: 2,30 м
– от 350 кВт до 580 кВт: 2,60 м
–
свыше 580 кВт: 2,90 м
Чертеж 2
Чертеж 3
