котла.  Прежде  чем  начать  проведение
л ю б о й   о п е р а ц и и   н а   эл е к т р о щ и т е ,
необходимо отключить электропитание.

2.8

УСТАНОВКА ТЕРМОСТАТА
ПОМЕЩЕНИЯ RVA43.222
(ОПЦИЯ)

Всеми функциями котла

“2R GT OF”

может

управлять  подстанция  код  8096303,
обеспеченная

зондом

внешней

температуры (SE) и зондом иммерсии котла
(SC).  Регулятор  устанавливается  на
панель

управления

на

место

специального колпачка (Чертеж 11).
Подстанция  предусматривает  добавление
серии последующих соединений под низким
напряжением

для

подвода

единиц

атмосферного  состояния  (соединения
находятся  в  упаковке  внутри  командной
панели).

Ртутный

шарик

зонда

соответствующего  внешнего  бойлера  (SS),
код 6277110, должен быть вставлен в кожух

бойлера, а ртутный шарик зонда котла (SC)
в  кожух  котла.  Для  установки  зонда
внешней  температуры  (SE)  достаточно
следовать  интрукциям,  приведенным  на
упаковке самого зонда. Для осуществления
электрических

соединений

следует

обратиться  к  схеме,  приведенной  на
Чертеже 9/а.

ВНИМАНИЕ:

Для

обеспечения

правильного

функционирования

централи  термостат  регулировки  котла
должен быть установлен на максимум.

104

4

2

3

5

6

7

8

12

11

10

9

1

1

Sonda termostato sicurezza

11

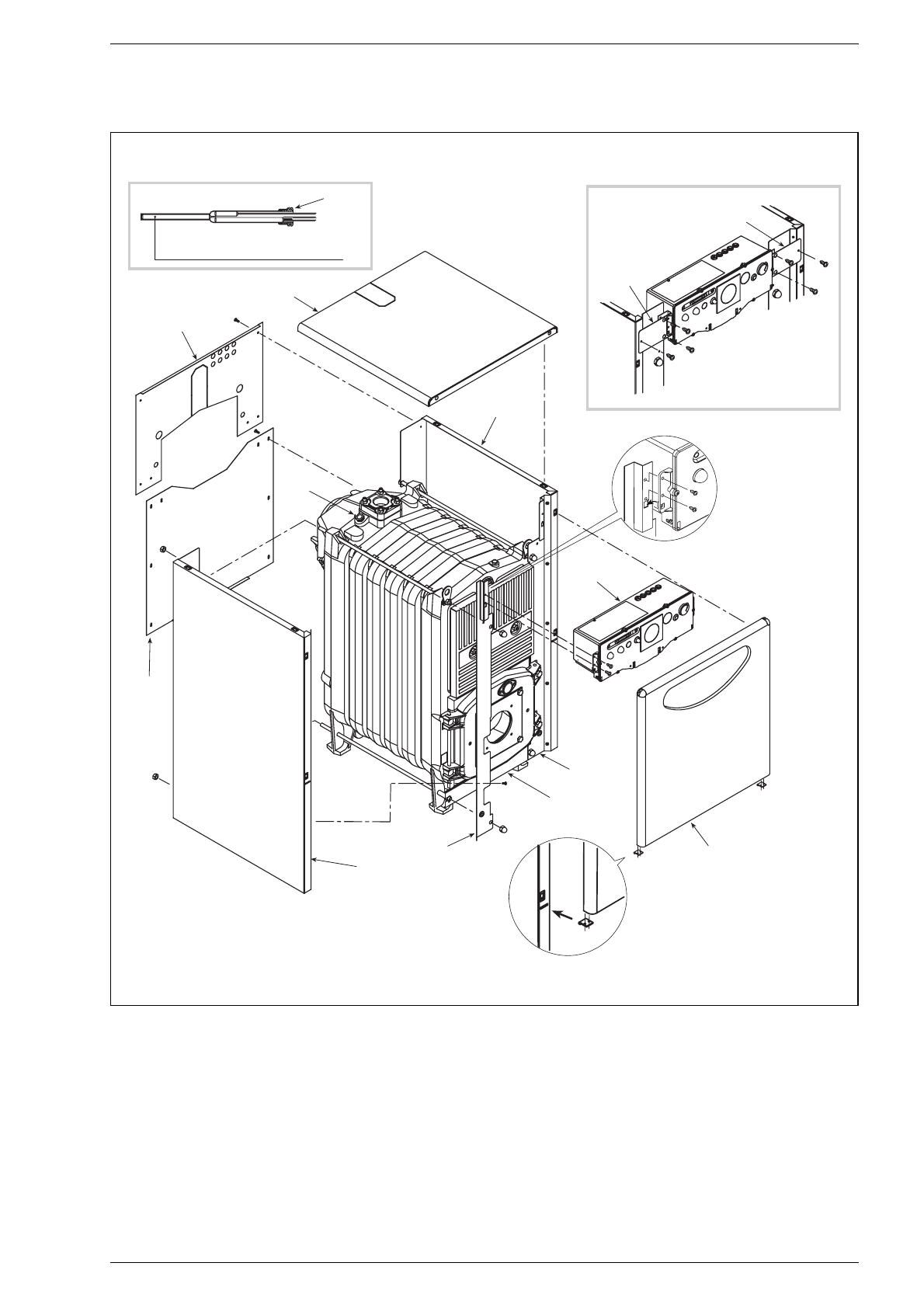

Чертеж 8

Зонд предохранительного термостата
