корпуса котла.
– Установить крепления в начальные
позиции;
– П р и к р е п и т ь о б е п е р е д н и е д в е р ц ы
(верхнюю и нижнюю);
– Установить дымовую камеру и фланец,
как это указано нп чертеже 6/a.
ПРИМЕЧАНИЕ: Перед началом общего
монтажа
оборудования
чугунный
корпус следует испытать на прочность
давлением 7,5 Бар и заполнить все
пункты “Сертификата о прохождении
приемочных испытаний".
2.6
УСТАНОВКА ОБЛИЦОВОЧНЫХ
ПАНЕЛЕЙ
Облицовочные
панели
и
пульт
управления поставляются в отдельных
картонных
коробках.
В
упаковке
облицовочных панелей находится пакет с
документацией котла и стекловата,
готовая к изолированию чугунного
корпуса. Монтаж панелей необходимо
проводить
в
следующей
последовательности (Чертеж 8):
– Установить переднюю панель (4) на
внутренние тяги;
– П р и к р е п и т ь п е р е д н и й л е в ы й и
п р а в ы й у г ол ь н и к и ( 2 и 3 ) к т я г а м
к о р п у с а к о т л а , ф и кс и р у я и х
ч е т ы р ь м я
г л у х и м и
г а й к а м и ,
поставляемыми в наборе;
– Изолировать с помощью стекловаты
чугунный корпус;
– Десятью самонарезающими винтами
прикрепить боковые панели (5 и 6) к
угольникам, сделать это с задней
с т о р о н ы ,
и с п о л ь з у я
г а й к и ,
вставленные в тяги;
– Ус т а н о в и т ь з а д н ю ю в н у т р е н н ю ю
п а н е л ь ( 7 ) с п о м о щ ь ю в о с ь м и
самонарезающих винтов;
– С е м ь ю с а м о н а р е з а ю щ и м и в и н т а м и
закрепить заднюю внешнюю панель (8);
– С п о м о щ ь ю ч е т ы р е х в и н т о в ,
п о с т а в л я е м ы х
в
н а б о р е ,
присоединить к угольникам замковой
гайкой панель управления (12). Для
моделей
“2R OF/OF S/ GT OF”
перед
у с т а н о в к о й п а н е л и у п р а в л е н и я ,
пользуясь тремя самонарезающими
винтами, необходимо прикрепить к
бокам и к угольникам левую и правую
скобы (1);
– Ра з м о т а т ь
к а п и л л я р ы
д в у х
т е р м о с т а т о в
и
т е р м о м е т р а ,
у с т а н а в л и в а я с о о т в е т с т в у ю щ и е
з о н д ы в кож у х и ( 11 ) . В с е д е т а л и
д о л ж н ы
б ы т ь
п р и к р е п л е н ы
п р и л а г а ю щ и м с я
з а ж и м о м
капилляров.
– З а в е р ш и т ь с б о р к у , у с т а н о в и в
крышку (10) и переднюю панель (9).
ПРИМЕЧАНИЕ: Следует сохранить в
д о к у м е н т а ц и и кот л а с е р т и ф и к а т о
пройдении приемочных испытаний,
находящийся в дымовой камере.
2.7
ЭЛЕКТРИЧЕСКОЕ
ПОДКЛЮЧЕНИЕ
(Чертеж 9-9/а)
Питание должно быть осуществлено от
однофазной электросети мощностью 230
В – 50 Гц через общий выключатель с
плавким предохранителем.
Ш н у р т е р м о с т а т а п о м е щ е н и я , ч ь я
у с т а н о в к а
о б я з а т е л ь н а
д л я
качественной регулировки температуры
о к р у ж а ю щ е й с р е д ы , д о л же н б ы т ь
п р и с о е д и н е н к з а ж и м а м 4 - 5 п о с л е
снятия соответствующего моста.
В
к о н ц е
с л е д у е т
п о д к л ю ч и т ь
поставляемый шнур питания горелки.
ПРИМЕЧАНИЕ: Аппарат должен быть
заземлен. SIME снимает с себя всякую
ответственость за нанесение вреда
людям из-за отсутствия заземления
103

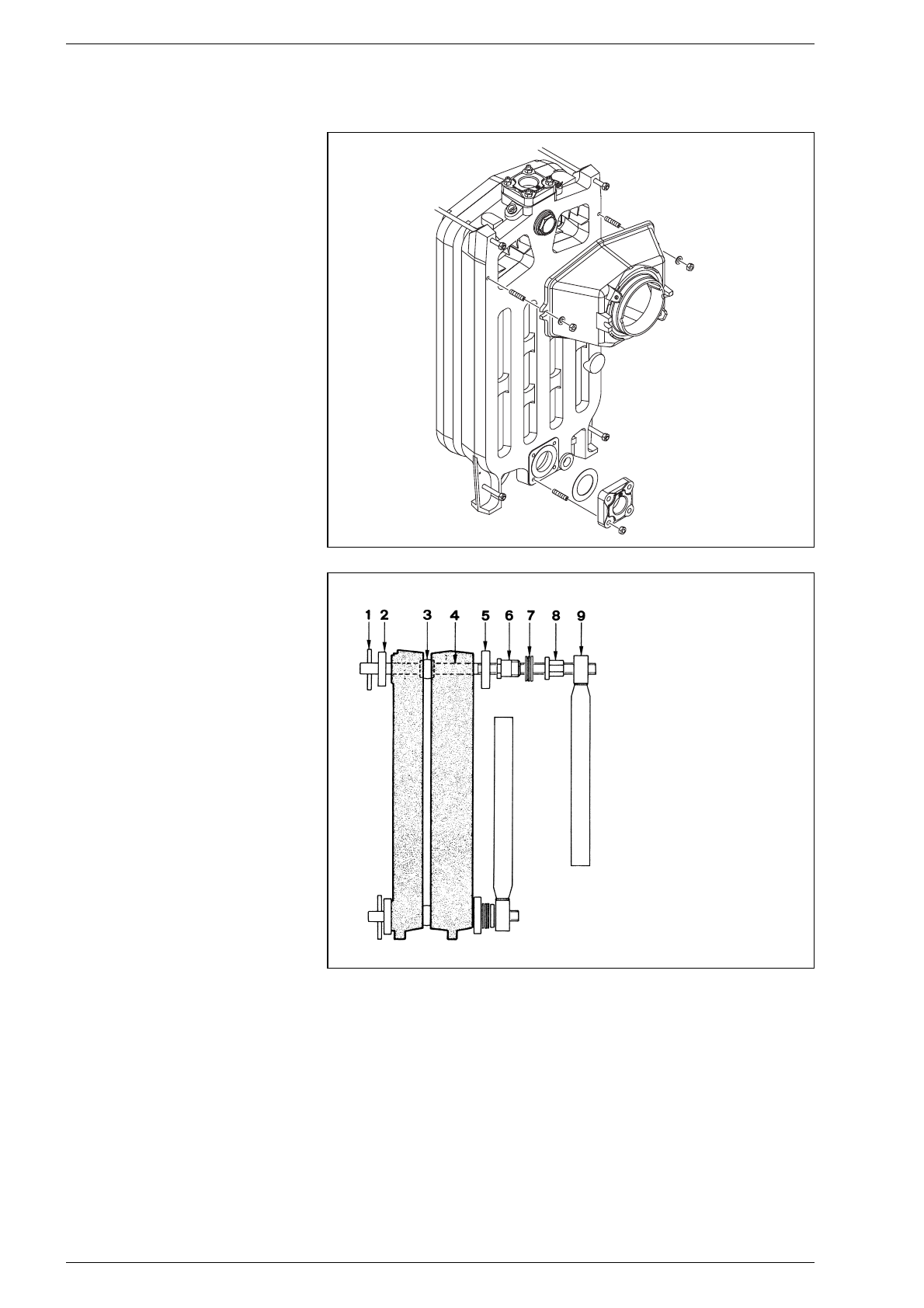

ПЕРЕЧЕНЬ
1
Штифт
2 Фланец
ø
35/87
3 Двойной конус
4 Тяга L.900 + L.980
5 Фланец
ø
50/87
6 Патрубок
7 Упорная подушка
8 Гайка
9 Гаечный ключ
Чертеж 7
Чертеж 6/a
