98
1.1
ВВЕДЕНИЕ
Чугунные котлы
“1R/2R OF - 2R OF S”
,
работающие на дизельном топливе или
на газе, спроектированы в согласии с
директивами
европейского
союза
90/396/CEE, 89/336/CEE, 73/23/CEE,
92/42/CEE. Чугунные котлы
“2R GT OF”
,
работающие на дизельном топливе,
отвечают директиве 92/42 CEE.
Термосекции
“1R/2R OF”
поставляются
тремя блоками, содержащими корпус
котла, облицовочные панели и пульт
управления c пакетом документов.
К о р п у с ы к о т л о в м о д е л и
“ 2 R O F S ”
поставляются в разобранном виде.
“2R GT OF”
доставляются в 4х блоках,
п о с кол ь к у в п о с т а в к у в к л ю ч е н а
дизельная горелка с инструкциями.
1
Описание оборудования
6
7
8
9
Номинальная тепловая мощность
кВт
64,8
74,0
84,0
93,3
ккал/час
55.700
63.600
72.200
80.200
Теплоотдача
кВт
73,4
83,1
93,8
103,4
ккал/час
63.100
71.500
80.700
88.900
P (глубина)
мм
595
670
750
825
Чугунные секции
№
6
7
8
9
Максимальное рабочее давление
Бар
4
4
4
4
Объем воды
л
37,5
42,0
46,5
51,0
Потери нагрузки дымовые
мБар
0,20
0,16*
0,22*
0,30*
Давление камеры сгорания
мБар
– 0,01
0,06
0,08
0,08
Понижение давления в дымовой трубе
мБар
0,21
0,22
0,30
0,38
Температура дымообразования
°C
225
217
209
201
Мощность дымообразования
м
3
/час
68,0
77,7
88,0
97,6
Регулировка
Обогрев
°C
30÷85
30÷85
30÷85
30÷85
Объем дыма
дм
3
42
46
50
55
Вес
кг
261
293
325
357
1.3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.3.1
Котлы "1R OF"
560 (1R) - 700 (2R)
1
030 (1R) - 1
235 (2R)
P
125 (1R)
135 (2R)
ø 1
50 (1R)
ø 200 (2R)
2
70 (1R)
330 (2R)
70 (1R)
85 (2R)
695 (1R) - 8
75 (2R)
865 (1R) - 1
0
75 (2R)
M
R
S

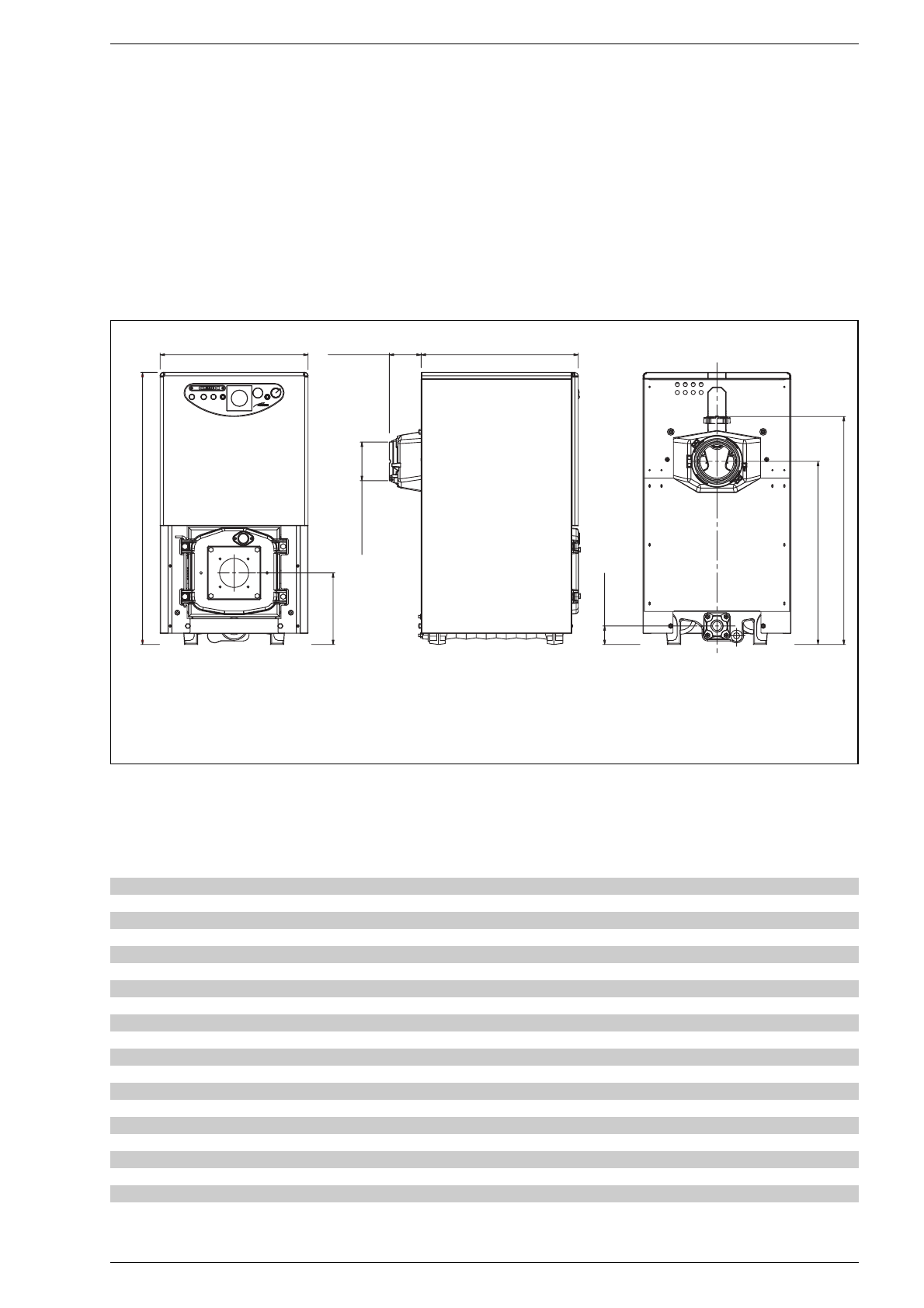

1.2
РАЗМЕРЫ
Чертеж 1
1R OF
2R OF/OF S/GT OF
M
Диаметр поставляющей трубы
1
1/
2
”
2”
R Диаметр возвратной трубы
1
1/
2
”
2”
S
Слив бойлера
3/4”
3/4”
* Без турбулизаторов
