www.rusnit.ru
10
Перед подключением отопителя систему отопления необходимо промыть
и опрессовать.
ВНИМАНИЕ!
Монтаж отопительной системы должен осуществляться квалифицирован-
ными специалистами.
5.3. Перед подключением отопителя к электросети убедитесь, что тумблер
клавишный сетевой на блоке управления и кнопочные выключатели мощно-
сти находятся в положении «ВЫКЛ». Соедините заземляющий провод с клем-
мой отопителя, используя при этом наконечник из состава ЗИПа.
Подключите отопитель к электросети и соедините с циркуляционным на-
сосом согласно рисункам 4, 5 и электрической схемы рисунка 6.
Наконечники должны быть хорошо закреплены к проводам стационар-
ной проводки и опаяны. Для подключения отопителя рекомендуется исполь-
зовать 4-жильный медный провод (кабель). При подключении к трёхфазной
сети многожильные провода подходящие к клеммам 1, 3, 5 электромагнитного
пускателя (рис. 4) должны быть оконцованы и обжаты наконечниками из сос-
тава ЗИП.

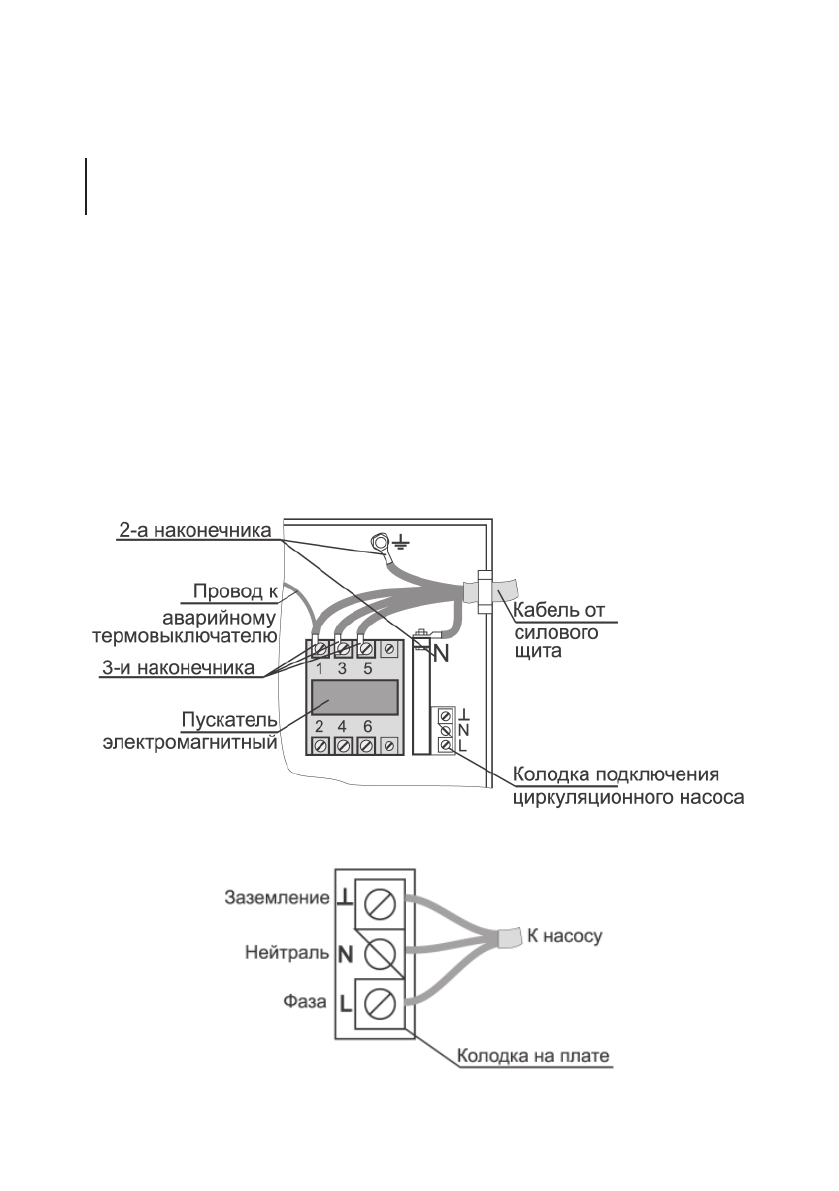

Рис. 4. Подключение отопителя к электрической сети
Рис. 5. Подключение циркуляционного насоса
