В электрокотлах РусНИТ 270М–2100М в верхней части теплообменника

установлены датчик уровня теплоносителя и датчик температуры теплоноси-
теля. В РусНИТ 212М–224М установлен совмещённый датчик уровня и темпе-
ратуры теплоносителя.

Измерительный блок служит для анализа и обработки данных с датчиков

отопителя и управления процессом нагрева теплоносителя при различных ре-
жимах работы электрокотла.

На откидной панели измерительного блока (рис. 2.) расположены следую-

щие органы управления и индикации.

 – регулятор Т° теплоносителя, служит для задания необходимой тем-

пературы теплоносителя в теплообменнике.

 – регулятор Т° воздуха, служит для установки желаемой температуры

в помещении в месте расположения датчика (не для РусНИТ 270М–2100М).

Кнопочные выключатели мощности позволяют выбирать три ступени мощ-

ности электрокотла, подключая различные группы нагревательных элементов
(о подключении соответствующих групп нагревательных элементов сигнали-
зируют индикаторы лицевой панели).

Свечение зелёных индикаторов  ,   означает подачу напряжения на  груп-

пы электронагревателей, соответствующих ступеням потребляемой мощно-
сти (табл. 1):

– свечение   – первое значение таблицы 1,

– свечение   – второе значение таблицы 1,

– свечение обоих – третье значение таблицы 1.

Тумблер клавишный сетевой. Служит для подачи питания на электронасос

и циркуляционный насос и включает электромагнитный контактор. В положе-
нии «включено» загорается индикаторная подсветка.

Свечение красного индикатора

 свидетельствует об отсутствии тепло-

носителя.

 – кнопка выбора режима насоса:

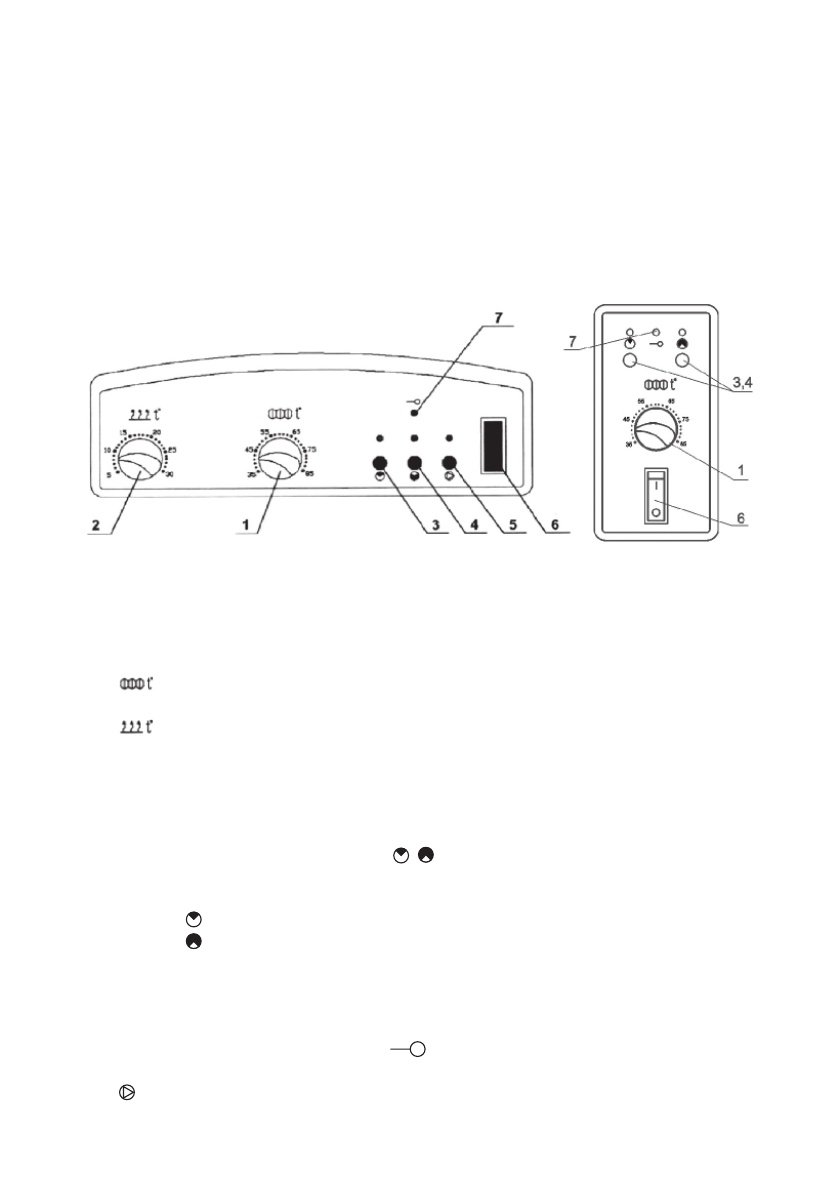

Рис. 2. Панель измерительного блока:

1 – регулятор температуры теплоносителя; 2 – регулятор температуры воздуха;

3, 4 – выключатели мощности; 5 – кнопка выбора режима насоса;

6 – тумблер клавишный сетевой; 7 – индикатор отсутствия теплоносителя.

а – РусНИТ 212М–245М; б – РусНИТ 270М–2100М
