– во включенном положении устанавливает такой режим работы, при котором

циркуляционный насос работает во время нагрева. При выключении нагре-
ва выключение насоса происходит с задержкой;

– в выключенном положении циркуляционный насос работает постоянно, вне

зависимости от того, есть нагрев или нет.

Индикатор включения насоса   горит зелёным цветом во время работы

насоса.

Управление насосом происходит при помощи коммутационного элемента

триака (симистора) расположенного на блоке управления триаками.

Циркуляционный насос подключается к колодке поз. 8 согласно рисунку 5

проводом ШВВП 2



0,75 и проводом защитного заземления сечением не ме-

нее 1,5 мм

2

 (медь), а для РусНИТ 270М–2100М провод выбирается в зависимо-

сти от мощности циркуляционного насоса.

Теплообменник, элементы коммутации, силовой блок и блок питания за-

креплены на металлическом основании. Измерительный блок закреплён на от-
кидной панели отопителя. Вышеперечисленные элементы отопителя закрыва-
ются металлическим кожухом и закрепляются винтами по всему периметру ко-
жуха. Датчик температуры воздуха окружающей среды закрепляется на сте-
не, в помещении где будет поддерживаться необходимая температура, задан-
ная с помощью регулятора температуры воздуха (

).

5.2. Отопитель крепится на стене в вертикальном положении в местах,

удобных и доступных для установки и технического обслуживания. Рекоменду-
емая схема подключения отопителя в отопительную систему показана на ри-
сунке 3.

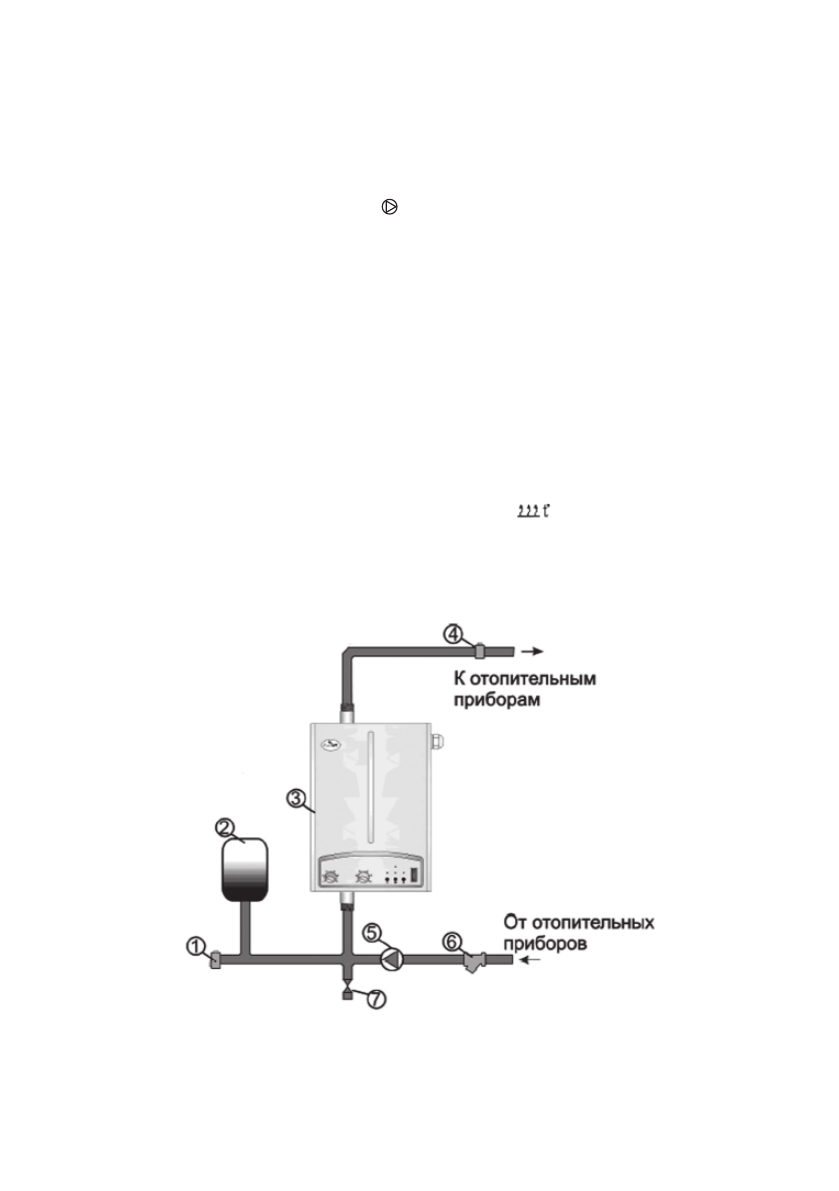

Рис. 3. Рекомендуемая схема монтажа отопительной системы:

1 – предохранительный клапан (2,5 атм.) ; 2 – расширительный
бак (экспанзомат); 3 – отопитель; 4 – воздухоотводный клапан;

5 – циркуляционный насос; 6 – фильтр; 7 – вентиль
