Руководство по эксплуатации

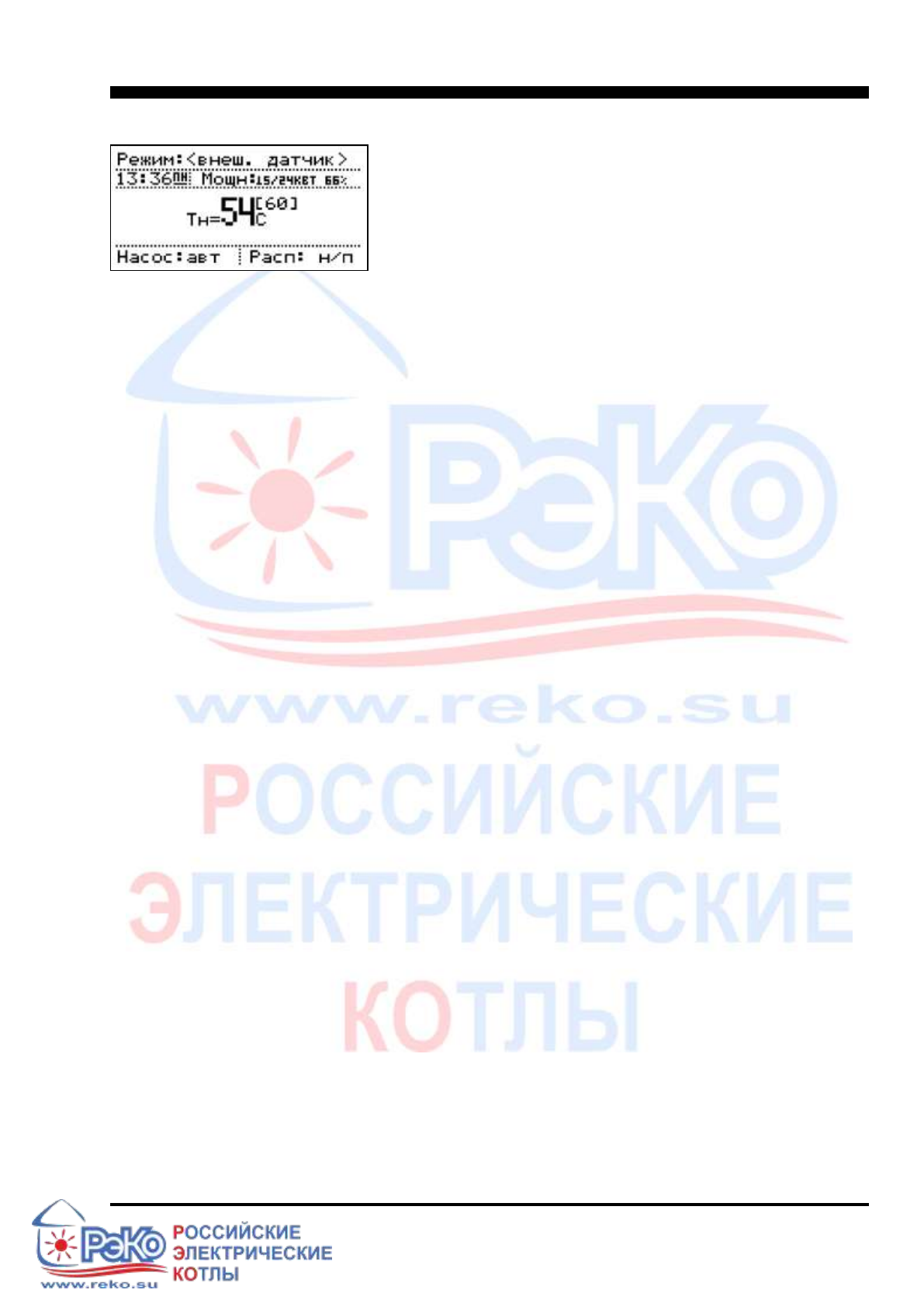

Графическое меню отопителя
28
Режим работы «
Внешний датчик
», «
Каскад
» предназначен
для управления отопителем посредством внешнего датчика,
подключенного к соответствующему разъему на плате
управления отопителем. При этом в активной фазе котел будет
поддерживать заданную температуру теплоносителя. В
пассивной фазе нагрев происходить не будет.
Полярность
управляющего
датчика(нормально
замкнутый/нормально разомкнутый) определяется на плате
управления при помощи перемычки.
Подключение котлов РЭКО в «Каскад»
Определите ведущий и ведомый котел, соедините котлы через электрическую колодку внешнего
датчика (синяя колодка на модуле управлении серии П, серые колодки возле подключения «О» серии
ПМ, смотри рисунок №6 и №7).
Для включения котлов в каскад необходимо соединить электрические котлы проводом
(рекомендуется использовать провод ШВВП 2х0,75; 2х0,5).
Важно!
Левый контакт колодки ведущего котла подключается к левому контакту ведомого, правый к
правому. На ведомом котле необходимо включить режим работы по внешнему датчику. Не
забудьте установить на ведомом (ведомых) котле равную или большую температуру теплоносителя
чем на ведущем
Теперь вы можете управлять ведомым котлом выставляя интересующие вас параметры на ведущем
котле.
Подключение котла к бойлеру косвенного нагрева.
Электрокотел РЭКО может комбинироваться с бойлерами косвенного нагрева.
Система управления котлом регулирует нагрев бойлера с помощью NTC датчика бойлера. Датчик
следует подключить к клемме, расположенной на плате управления котлом
(рис.14)
.
В целях обеспечения правильного функционирования котла и накопительного бака для их взаимного
подключения необходимо использовать соединительный «Комплект 3-х ходового клапана FUGAS 13
серии» или «Ferroli Zews». Подключение трехходового клапана производится на плате управления
насоса
(рис.13)
. Выбирая накопительный бак или соединительный комплект, необходимо
проконсультироваться с продавцом или авторизированным сервисным центром компании РЭКО о
совместимости комплектов. Типовая схема подключения бойлера косвенного нагрева
(рис 15)
. С
подробной информацией вы можете ознакомиться на нашем сайте
www.reko.su.
