Руководство по эксплуатации
17

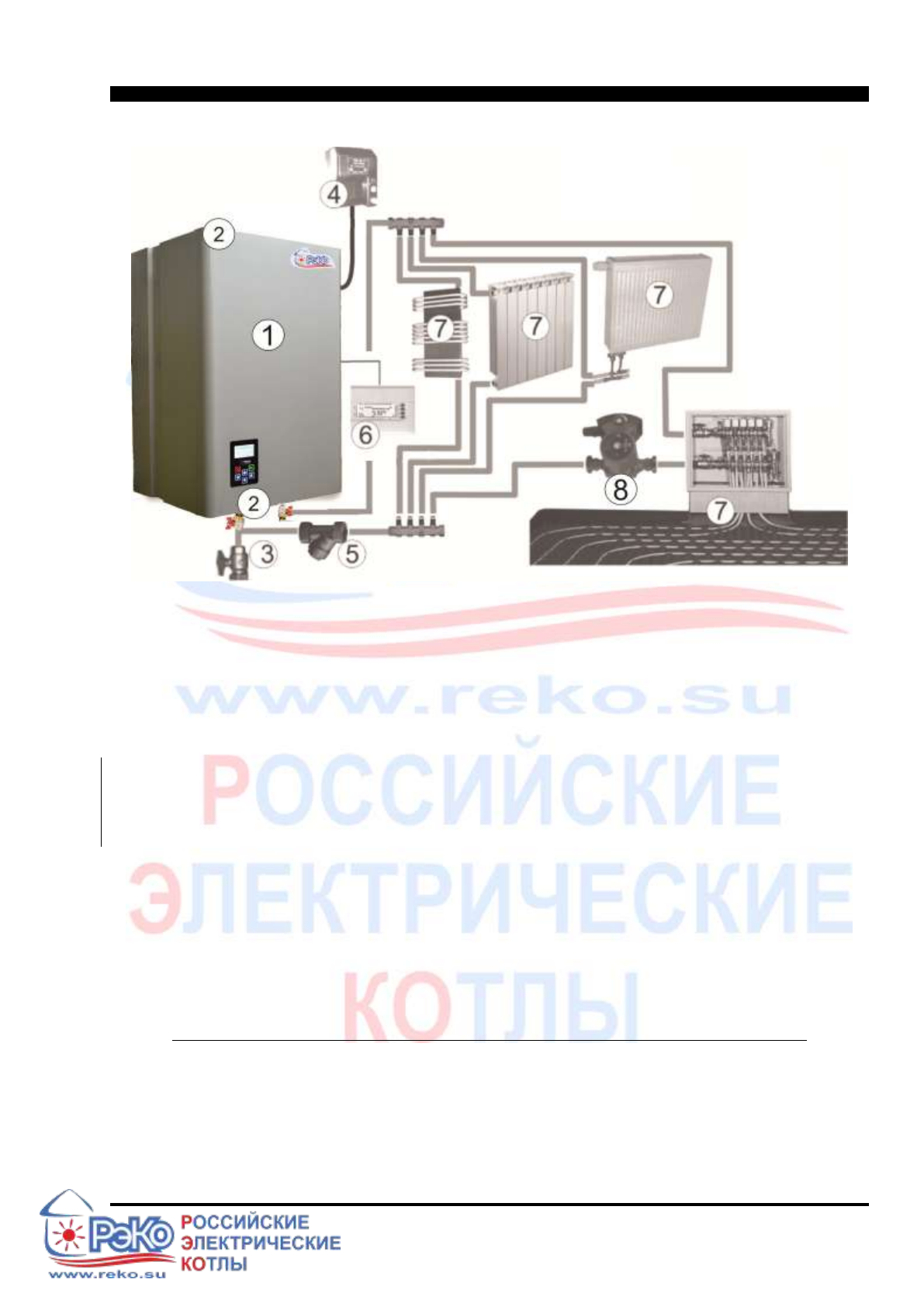

Рисунок 4. Примерная схема построения отопительной системы на основе отопителя РЭКО серии
ПМ
1 – отопитель, 2 – монтажный вентель, 3 – вентиль сливной, 4 – автоматический выключатель, 5 –
фильтр, 6 – внешнее регулирующее устройство, 7 – тепловые приборы, 8 – дополнительный
циркуляционный насос (для теплого пола)
ВНИМАНИЕ!
Монтаж отопительной системы должен осуществляться квалифицированными специалистами.
Перед подключением отопителя к электросети убедитесь, что автоматический выключатель находится
в положении «ВЫКЛ». Соедините заземляющий провод с клеммой отопителя, используя при этом
наконечник из состава ЗИПа. Подключите отопитель к электросети согласно электрической схеме
рисунка 3 для однофазного подключения(220В) или согласно электрической схеме рисунка 4 для
трехфазного подключения(380В).
Для подключения отопителя рекомендуется использовать медный провод (кабель).
Подключите электрокотекотел согласно Вашей сети – однофазное подключение рис. 5
– трехфазное подключение рис.6
Подключите циркуляционный насос – согласно рис 7. (максимальная мощность подключения насоса 220 Ватт)
