Руководство по осблуживанию

Руководство по осблуживанию

Управление и сигнализация

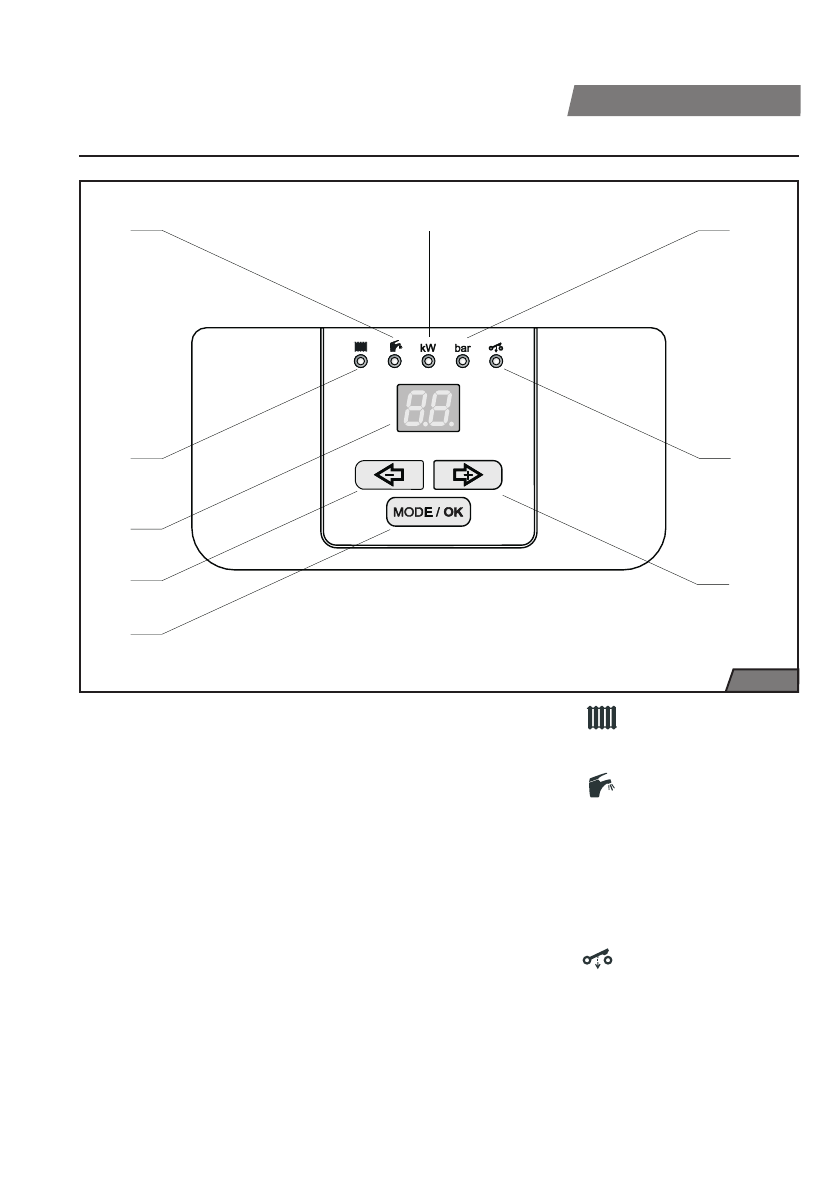

Рис. 1

Панель управления

Посредством панели управления можно
наблюдать за текущими значениями
температуры и давления воды, а также
производить настройку различных
параметров и режимов работы.
Описание элементов управления (Рис. 1):

1.

 Кнопка MODE/OK – служит для выбора

и сохранения установленных значений
регулируемых параметров.

2.

 Кнопка (-) – служит для уменьшения

значения  регулируемого параметра, а
также для выбора отображаемого  на
дисплее параметра.

3.

 Дисплей - служит для отображения

отдельных регулируемых и
эксплуатационных параметров котла.

4.

 Светодиод

 – индикация режима

изображения или регулирования
температуры котловой воды.

5.

 Светодиод

 – индикация режима

изображения или регулирования
температуры горячей хозяйственной воды.

6.

 Светодиод "kW" – индикация режима

изображения или установки значений
мнгновенной мощности котла.

7.

 Светодиод "bar" – индикация давления

воды в системе отопления.

8.

 Светодиод

 – индикация текущего

состояния HDO (индикация неисправности
переключающего реле).

9.

 Кнопка (+) – увеличение значения

регулируемого параметра, выбор
изображаемого параметра.

1

2

3

4

5

6

7

8

9
