28
Котел СКАТ может комбинироваться с
бойлерами косвенного нагрева Protherm
типа B60Z, B100MS, B100Z, B200S,
B200Z и B120S. Система управления
котлом регулирует нагрев бойлера с
помощью NTC датчика бойлера. Датчик
следует подключить к коннектору K8,
расположенному на плате управления
котлом (см. Электрическую схему котла,
поз. 2). В целях обеспечения правильного
функционирования котла и накопительного
бака для их взаимного подключения
Рис.
8

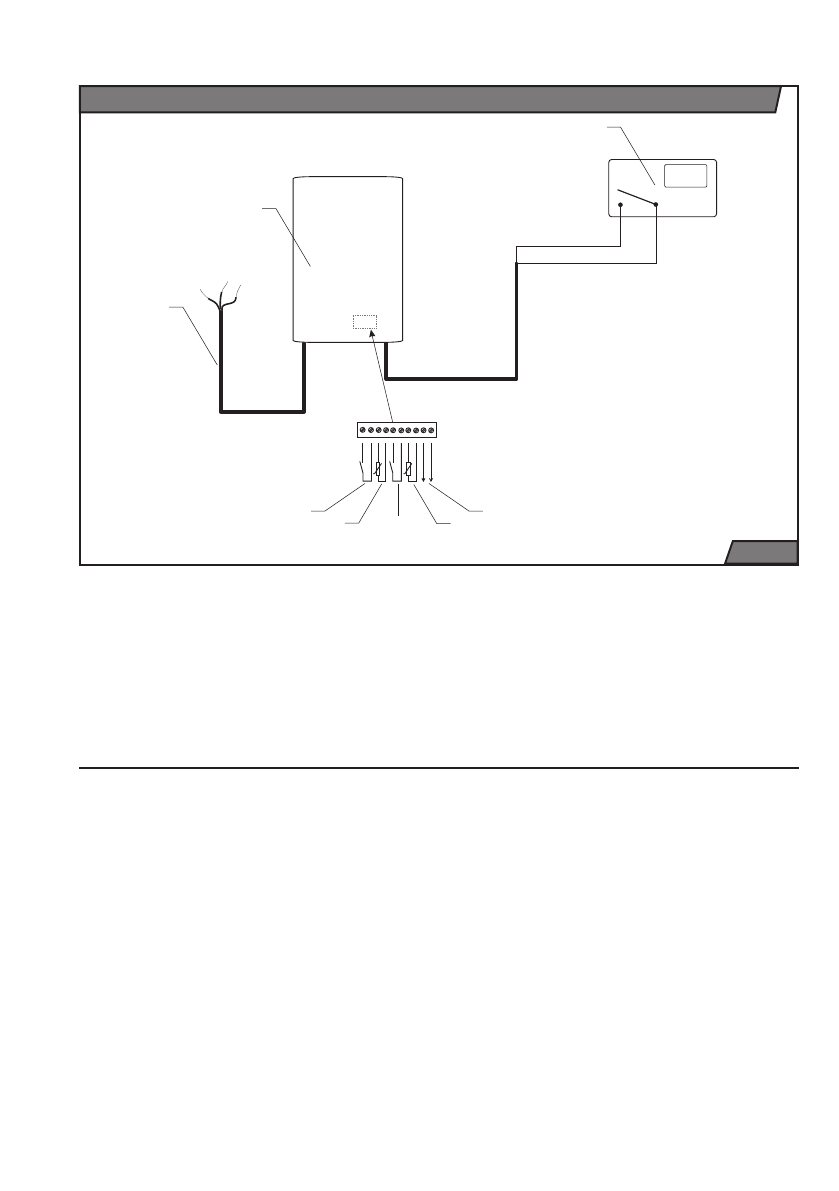

Электрическая схема подключения к котлу периферийных устройств
1
2
8 7
3
K8
1
10
6
5 4
1 подключение электропитания
2 котел
3 комнатный регулятор
4 клеммы для подключения в каскад
(только для котлов серии 24 и 28 кВт)
Подключение внешнего накопительного бака ГВС
необходимо использовать соединительный
комплект 0020015570 производства
компании PROTHERM. Клеммы
трехходового клапана подключаются к
коннектору K2, находящегося на плате
управления. Выбирая накопительный бак
или соединительный комплект, необходимо
проконсультироваться с проектантом или
авторизированным сервисным центром
компании PROTHERM.
5 клеммы для подключения NTC датчика
бойлера косвенного нагрева
6 реле разгрузки
7 клеммы наружного датчика температуры
8 клеммы комнатного терморегулятора
Содержание
- 3 шильдике, необходимо снять переднюю панель облицовки котла.
- 4 Введение; Проверьте целостность и комплектность
- 6 Управление и сигнализация; Панель управления
- 7 Выбор режима считывания
- 8 Выбор режима настройки; Регулирование температуры отопления
- 9 индицируется миганием на дисплее котла
- 10 Сообщения о неисправностях котла; . Обратитесь в специализированную; дисплей; Если желаемая
- 12 Характеристика котла; Мощность; Плавное регулирование мощности
- 13 Запуск котла; Запуск и выключение котла; Эксплуатация котла без комнатного
- 15 Тщательная оценка; Защитные функции котла
- 17 Техническое обслуживание и уход; Подпитка системы отопления
- 19 Технические параметры; * действительно при подключении на одну фазу
- 20 Присоединительные размеры котла; патрубок предохранительного
- 21 Принципиальная схема котла; бак
- 22 Минимальные расстояния
- 23 Комплектность поставки; материал для подвески котла на стену
- 24 Распределительный трубопровод; Перед подключением; Чистота системы отопления; В случае подключения котла к; Термостатические клапаны
- 25 Установка котла; Запрещается
- 26 Электрическое подключение котла; После подключения сетевых проводов
- 27 Подключение к однофазной сети; Подключение котла к однофазной сети
- 28 Подключение внешнего накопительного бака ГВС; клеммы для подключения NTC датчика
- 29 Схема подключения к электрокотлу бойлера косвенного нагрева; нагрева
- 30 Описание к электрическим схемам
- 35 Электрическая схема подключения котла через реле разгрузки
