10

Премиум-M В. 1.18

5.

УСтРойСтво котла

5.1.  Котел представляет собой сварную конструкцию, образующую по всему периметру

водяную рубашку, в которую помещен контур горячего водоснабжения, изготовлен-
ный из медной трубки. В нижней части котла, в проеме топочной камеры, установ-
лено газогорелочное устройство с органами управления.

В  верхней  части  котла  находится  газоотводящий  патрубок  для  удаления  продуктов
сгорания из топки.

На  задней  поверхности  котла  расположены  резьбовые  патрубки,  предназначенные
для подключения котла к системе отопления и горячего водоснабжения. Регулирова-
ние и поддерживание заданной температуры обеспечивается терморегулятором, мо-
дулирующим пламя основной горелки, снабженным ручкой с делениями, которая уста-
новлена на передней панели горелки (см. рис. 1).

1.  Газогорелочное устройство.
2.  Ручка управления.
3.  Пьезовоспламенитель (

 ).

4.  Регулятор температуры.
5.  Смотровое окно.
6.  Штуцер для подключения газа.
7.  Вход отопительной воды.

8.  Выход отопительной воды.
9.  Указатель температуры.
10.  Выход воды горячего водоснабжения.
11.  Вход воды горячего водоснабжения.
12.  Съемная верхняя крышка.
13.  Гибкая подводка для газа из нержа-

веющей стали.

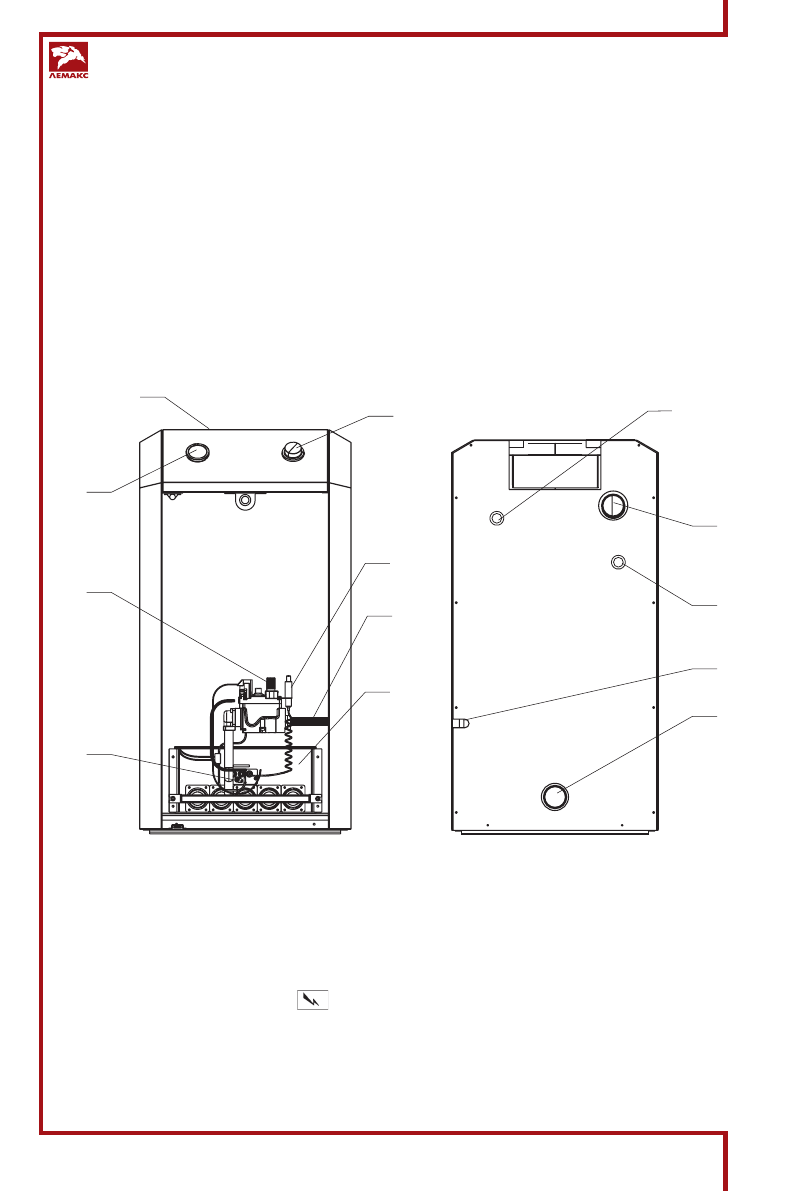

Рис. 1.

Котёл «Премиум» с автоматикой 820 Nova

3

5

6

7

8

9

10

11

4

1

2

12

13
