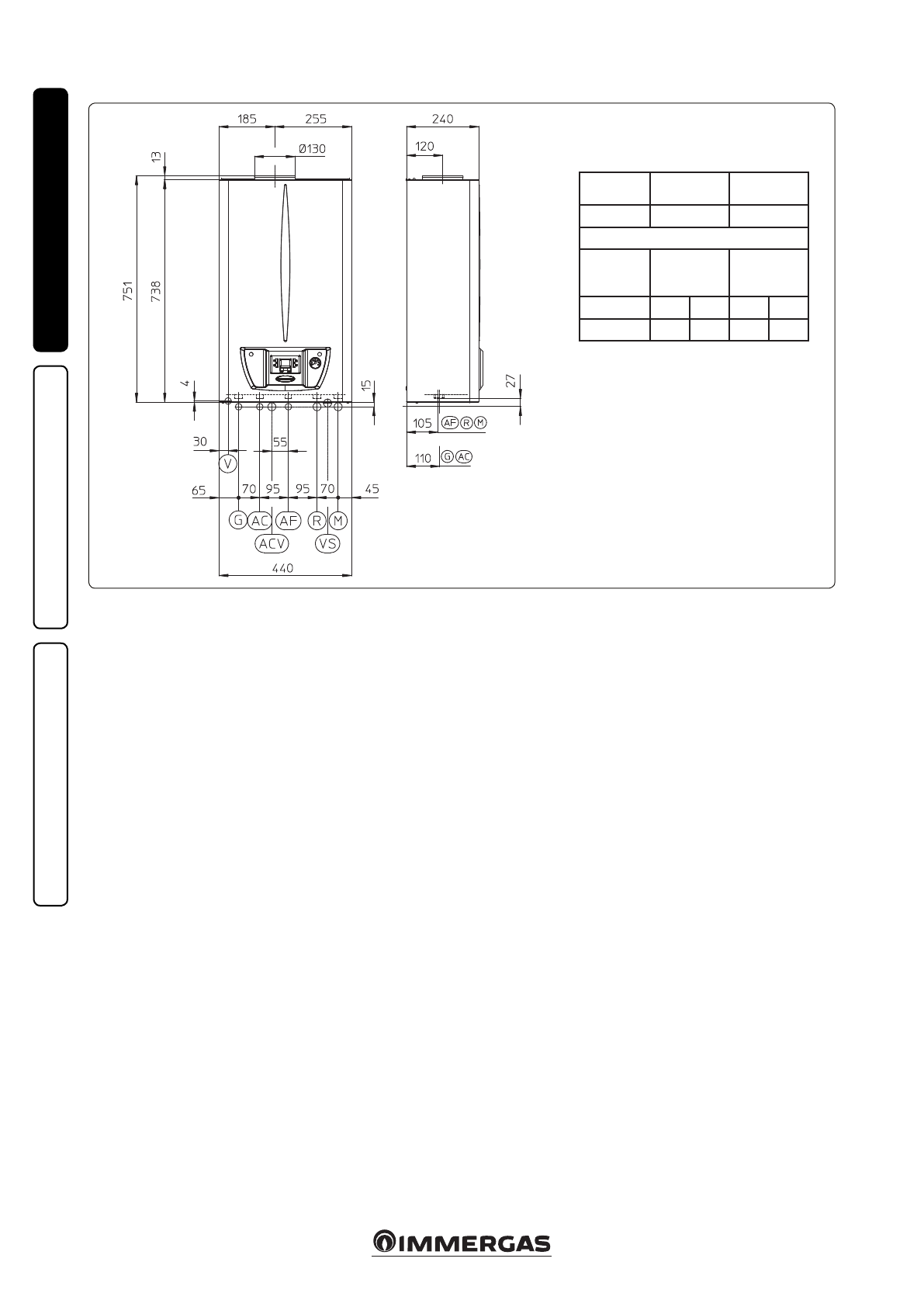

1.2  ОСНОВНІ РОЗМІРИ.

Умовні позначення:

  G  -  Підключення газу

  AC  -  Вихід гарячої сантехнічної води

 ACV -  Вхід сантехнічної води з комплектом

сонячного  клапана (опція)

  AF  -  Вхід холодної сантехнічної води

  R  -  Повернення з системи опалення

  M  -  Подача в систему опалення

  V  -  Підключення електроживлення

  VS  -  Злив запобіжного клапана

Висота

(мм)

Ширина

(мм)

Глибина

(мм)

781

440

240

Підключення

Газ

ВОДА

Сантехнічна

вода

СИСТЕМА

ОПАЛЕННЯ

G

AC

AF

R

M

3/4”

1/2”

1/2”

3/4”

3/4”

ПРИМІТКА: група з'єднання (опція)

1.3  ЗАХИСТ ВІД ЗАМЕРЗАННЯ.

Мінімальна температура -5°С.

 Котел осна-

щений функцією захисту від замерзання, яка

запускає насос та пальник, коли температура

води, що міститься всередині котла, падає

нижче 4°C.

Захист від замерзання працює лише, якщо:

- котел правильно підключений до мережі

живлення та газопостачання;

- котел постійному підключений до елек-

троживлення;

- котел не заблокований через відсутність

розпалу (

Пар. 2.3

);

- основні компоненти котла не вийшли з

ладу.

За цих умов котел захищений від замерзання

до температури середовища -5°C.

Мінімальна температура -15°С.

 У разі, коли

котел встановлений в місці, де температура

опускається нижче -5 °C, і якщо не стане

подачі газу (або котел заблокується через

відсутність розпалу), пристрій можете за-

морозитися.

Щоб уникнути ризику замерзання, слід до-

тримуватися нижченаведених вказівок:

- захищати систему опалення від замерзання

шляхом введення до системи якісного анти-

фризу, що передбачений для захисту тепло-

вих систем та має гарантію від виробника

щодо відсу тності ризику пошкодження

теплообмінника та інших складових частин

котла. Антифриз не повинен шкодити

здоров'ю. Слід ретельно дотримуватися

інструкції виробника цієї рідини щодо

потрібного відсотка відповідно до міні-

мальної температури, при якій ви хочете

зберегти апарат.

Увага:

 надмірне використання гліколю може

поставити під загрозу нормальну роботу

приладу.
Потрібно виготовити   водний розчин кла-

су потенційного забруднення води 2 (EN

1717:2002 або положення місцевих норма-

тивних актів).

Матеріали, з яких виготовлений контур опа-

лення котлів Immergas, стійкі до антифризу

рідини на основі етилен-гліколю та пропілену

(у разі, коли суміші приготовлені якісно).

Щодо терміну використання та утилізації цих

речовин, дотримуйтесь вказівок виробника.

-  Комплект аксесуарів захисту від замерзан-

ня води в контурі надається за запитом

(комплект проти замерзання) і складається

з електричного нагрівачу, відповідної про-

водки та термостата (читайте інструкцію

встановлення аксесуарів комплекту проти

замерзання).

Захист проти замерзання котла буде забез-

печено, тільки якщо:

- котел правильно підключений до контуру

електроживлення і він знаходиться під

напругою;

-  головний вимикач увімкнено;
- основні компоненти комплекту проти

замерзання справні.

За цих умов котел буде захищений від замер-

зання до температури середовища -15°C.

Га р а н т і я   н е   р о з п о в с ю д ж у є т ь с я   н а

збитки внаслідок збоїв в електричному

енергопостачанні або внаслідок недотримання

вказівок з попередньої сторінки.

ПРИМІТКА:

 якщо котел встановлений в

місці, де температура опускається нижче 0

°C, необхідно передбачити теплоізоляцію

труб з'єднання, як системи опалення, так і

системи ГВП.

1.4  КОМПЛЕКТ ПІДКЛЮЧЕННЯ

КОТЛА.

Вузол підключення складається з усього,

що необхідно для здійснення гідравлічних і

газових з'єднань приладу, та постачаються як

додатковий комплект.

1.5  ПІДКЛЮЧЕННЯ ГАЗУ.

Котли призначені для роботи на природно-

му газі (G20) або на зрідженому газі. Труба

підводу газу повинна бути того самого або

більшого діаметру, ніж газовий патрубок

котла 3/4”G. Перед тим, як виконати під'єд-

нання газу, необхідно виконати ретельне

внутрішнє очищення труб підвідної системи,

щоб усунути усі можливі осади, які могли

б перешкодити правильній роботі котла.

Крім того, слід перевірити, чи газ в системі

відповідає газові, для якого був призначений

котел (див. заводську табличку на котлі).

Якщо вони відрізняються, слід змінити нала-

штування котла, щоб пристосувати його до

використання іншого типу газу (див. перео-

снащення пристроїв у разі зміни типу газу).

Крім того, важливо перевірити динамічний

тиск мережі (метану або G.P.L./зрідженого

пропану), що буде використовуватися для

котельного агрегату, оскільки недостатньо

високий рівень тиску може негативно впли-

вати на ефективність роботи генератора,

спричиняючи незадоволення користувача.
Переконайтеся, що під'єднання газового

клапану є правильним. Підвідна газова труба

повинна мати відповідні параметри, що від-

повідають вимогам чинних норм, щоб забез-

печити правильну подачу газу до пальника

навіть в умовах максимальної потужності

генератора, а також щоб забезпечити належ-

ну продуктивність приладу (технічні дані).

Система під'єднання повинна відповідати

чинним технічним нормам.
