3.4  ПЕРЕОСНАЩЕННЯ КОТЛА В РАЗІ

ЗМІНИ ГАЗУ.

Там, де необхідно адаптувати пристрій до

іншого типу газу, що відрізняється від вка-

заних на етикетці, слід придбати комплект з

усім необхідним для швидкої трансформації.

Операції з модифікації для пристосування

до іншого типу газу повинні виконуватися

уповноваженим кваліфікованим персона-

лом АСЦ.

Щоб перейти з одного типу газу на інший,

потрібно:

-  вимкнути живлення приладу;
- замінити форсунки пальника; акуратно

вставити між колектором газу і сопла

спеціальної ущільнювальної шайби, які

поставляються в комплекті;

-  знову підключити прилад до напруги жив-

лення;

- вибрати за допомогою клавіатури котла

параметр «тип газу» (P01) і потім обрати

(

nG

) у разі живлення метаном, або (

LG

) у

разі живлення зрідженим газом (ЗНГ);

-  відрегулювати номінальну теплову потуж-

ність котла;

-  відрегулювати мінімальну теплову потуж-

ність котла у фазі виробництва гарячої

сантехнічної води;

-  відрегулювати мінімальну теплову потуж-

ність котла у фазі обігріву (Парагр. 3.7);

-  відрегулювати (за необхідності) максималь-

ну потужність опалення (Парагр. 3.7);

-  накласти пломби на пристрої регулювання

потоку газу (якщо регулювання були зміне-

ні);

- Після закінчення трансформації прикрі-

пити наклейку в комплект для переоблад-

нання поруч таблиці даних. В цій таблиці

потрібно закреслити маркером дані для

старого типу газу.

Ці зміни повинні відповідати типу вико-

ристовуваного газу; дотримуйтесь інструкцій

у таблиці (

Пар. 3.17

).

3.5  ПЕРЕВІРКИ, ЯКІ ПОВИННІ БУТИ

ВИКОНАНІ ПІСЛЯ ГАЗОВОЇ

КОНВЕРСІЇ.

Перевіривши, що трансформація була зро-

блена з діаметром сопла, необхідним для типу

використовуваного газу і калібрування було

зроблено на заданий тиск, переконайтеся, що:

-  немає регургітації полум’я в камері згорян-

ня;

- полум'я пальника не є надмірно високим

або низьким, і що воно є стабільним (не

відокремлюється від пальника);

- точки заміру тиску, використані для калі-

брування повинні бути добре закриті, і не

повинно бути витоків газу в контурі.

ПРИМІТКА:

 всі операції, пов'язані з ре-

гулюванням котлів повинні виконуватися

уповноваженим персоналом (наприклад, з

Уповноваженого центру технічного обслу-

говування). Тарування запальника повинно

проводитися за допомогою диференційного

манометра на “U” або цифрового, під'єднано-

го до забору тиску на виході газового клапану

(

Част. 4

Мал. 12

), в залежності від величини

тиску, як показано в таблиці (

Пар. 3.17

) для

того типу газу, для якого призначений котел.

3.6  МОЖЛИВІ КОРИГУВАННЯ.

•  Регулювання номінальної теплової потуж-

ності котла.

- Активувати функцію «сажотрус». (

Див.

Пар. 3.9

) у ГВП, переконавшись у тому, що

досягнута максимальна потужність котла

(дисплей повинен показувати «99»).

-  Відрегулюйте латунну гайку (

Част.

3 Мал.

12

) номінальна потужність котла, в від-

повідно значенням максимального тиску,

наведених в таблиці (

Пар. 3.17

) в залежності

від типу газу.

-  При повертанні за годинниковою стрілкою

теплова потужність збільшується, а при

повертанні проти годинникової стрілки

зменшується.

• Регулювання мінімальної теплової потуж-

ності котла у фазі виробництва гарячої

сантехнічної води (

Част. 2 Мал. 12

).

ПРИМІТКА:

 виконати лише після того, як

здійснено тарування номінального тиску.

  Регулювання мінімальної теплової потуж-

ності одержуємо за допомогою пластмасо-

вого хрестоподібного гвинта (2), встанов-

леного на газовому клапані, втримуючи

латунну гайку (3);

-  натисніть кнопку 4 (

Мал. 8

) до досягнення

мінімальної потужності котла (дисплей має

показувати «00»). Тиск, при якому прохо-

дить регулювання мінімальної теплової

потужності на фазі нагрівання, не повинен

бути нижчим, ніж ті що вказані в таблицях

(

Пар. 3.17

) в залежності від типу газу.

ПРИМІТКА:

 для того, щоб внести корективи

в газовий клапан, зніміть пластиковий ковпа-

чок (6), по закінченню повернути її на місце.
• Регулювання мінімальної теплової потуж-

ності котла в фазі нагрівання.

ПРИМІТКА:

 виконати лише після того, як

здійснено тарування мінімального тиску

системи ГВП.

  Регулювання мінімальної теплової потуж-

ності на  фазі нагрівання проходить шляхом

зміни параметру (P5), збільшуючи значення

тиск збільшується, зменшуючи - падає.

- Тиск, при якому проходить регулювання

мінімальної теплової потужності в фазі

нагрівання, не повинен бути нижчим, ніж

той, що вказано в таблицях (

Пар. 3.17

).

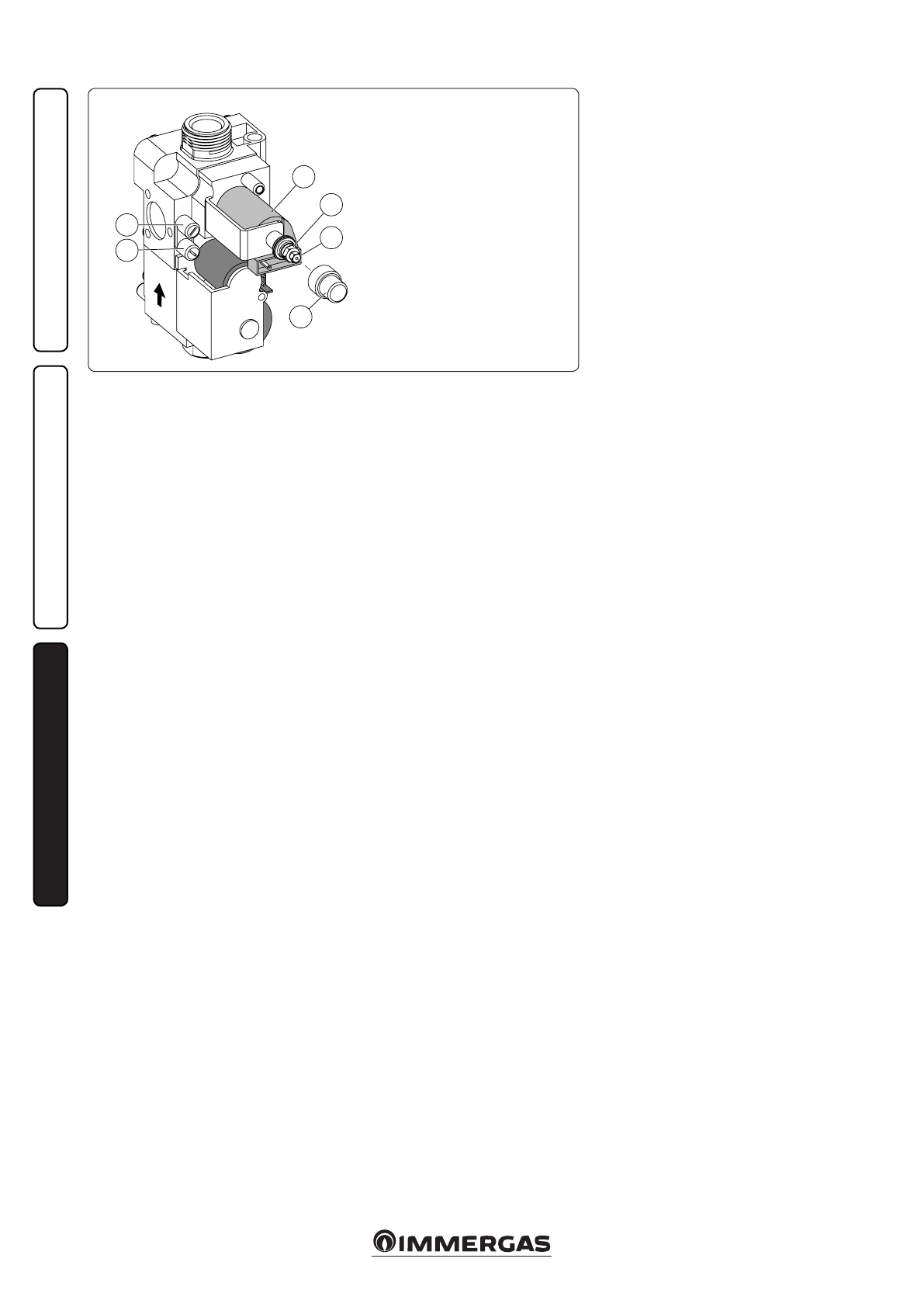

Умовні позначення:

  1 -  Котушка

  2  -  Регулювальний гвинт

мінімальної потужності

  3  -  Гайка регулювання макси-

мальної потужності

  4  -  Вихідне гніздо тиску

газовий клапан

  5  -  Газовий клапан тиску на

вході

  6  -  Захисний ковпачок

Газовий клапан GAS VK 8105 M
