3

  ВВЕДЕННЯ В ЕКСПЛУАТА-

ЦІЮ КОТЛА

(ПЕРВІСНА ПЕРЕВІРКА).

Для введення котла в експлуатацію необ-

хідно:

-  перевірити відповідність використовувано-

го газу для цього котла ;

-  перевірити підключення до мережі 220 В-50

Гц, відповідно полярності L-N та заземлен-

ня;

-  перевірити, що система опалення заповнена

водою, переконавшись, що манометр пока-

зує тиск котла від 1 до 1,2 бар;

- увімкнути котел та перевірити правиль-

ність запалювання;

- перевірити, щоб подача газу, максималь-

на, середня та мінімальна, та відповідні

параметри тиску відповідали вказаним в

посібнику (

Парагр

.

3.17)

;

- перевірити спрацьовування запобіжного

пристрою у випадку відсутності газу та

відповідний час його спрацьовування;

-  перевірити активацію електричного вими-

кача, розташованого перед котлом;

-  перевірити наявну тягу під час роботи при-

строю, наприклад, за допомогою тягоміра,

встановленого зразу ж на виході продуктів

горіння пристрою;

- перевірити, щоб у приміщенні не було

залишків продуктів горіння, в тому числі

під час роботи електричних вентиляторів,

якщо вони встановлені;

-  перевірити роботу приладів регулювання;
- накласти пломби на пристрої керування

газовим потоком (якщо налаштування були

змінені);

-  перевірити виробництво гарячої побутової

води;

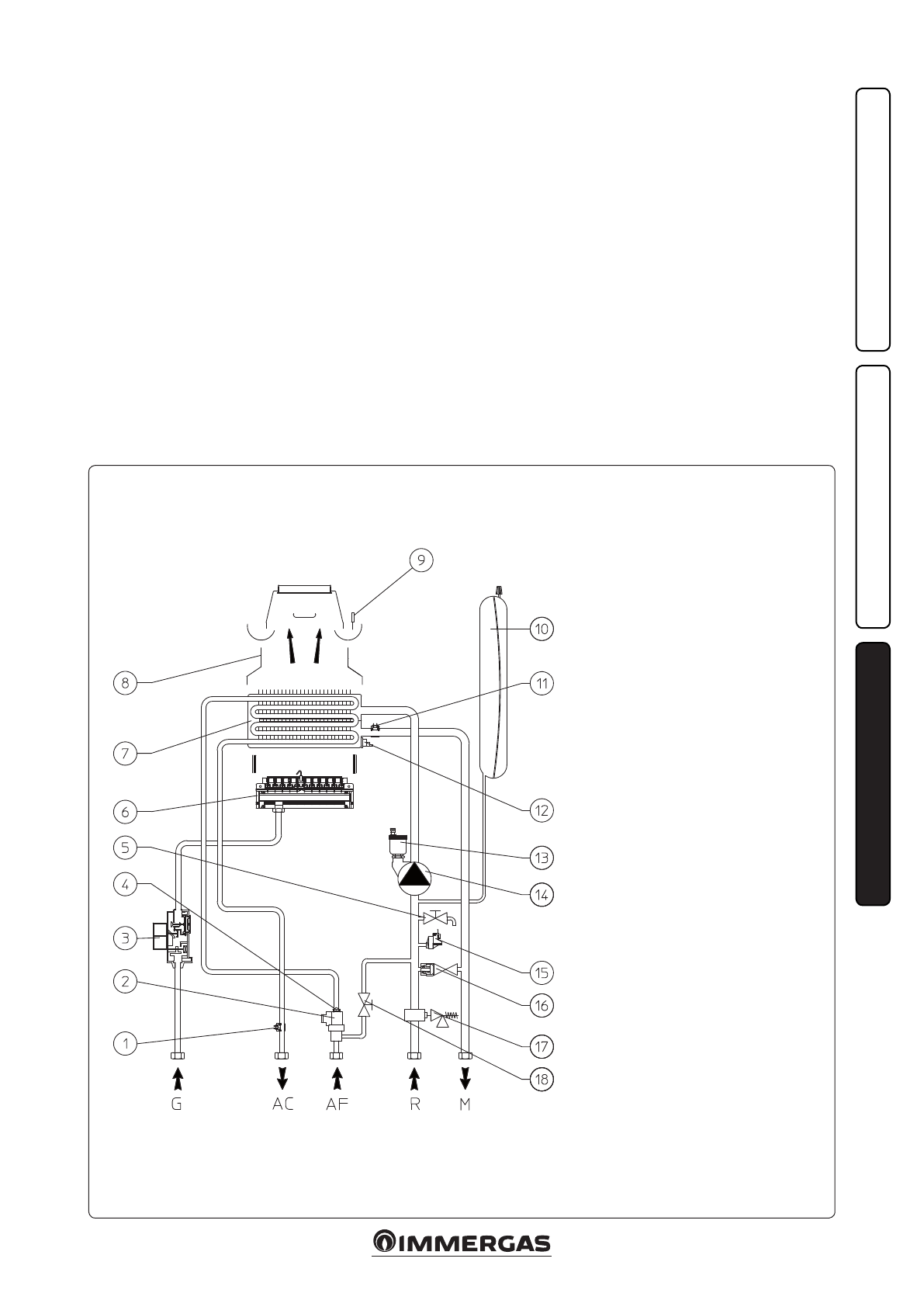

3.1  ГІДРАВЛІЧНА СХЕМА.

- перевірити герметичність гідравлічних

контурів;

-  перевірити вентиляцію та / або провітрю-

вання приміщення, де передбачена установ-

ка котла.

Якщо хоча б одна з перевірок дає негативний

результат, забороняється вмикати котел.

Умовні позначення:

  1  -  Датчик температури ГВП

  2  -  Датчик протоку ГВП

  3  -  Газовий клапан

  4  -  Обмежувач потоку

  5  -  Кран зливу системи

  6 -  Пальник

  7  -  Бітермічний теплообмінник

  8  -  Витяжний ковпак

  9  -  Термостат димових газів

  10  -  Розширювальний бак

  11  -  Датчик подачі

  12  -  Термостат безпеки

  13  -  Автоматичний повітряний клапан

  14  -  Циркуляційний насос котла

  15  -  Реле мінімального тиску

  16  -  Перепускний клапан

  17  -  Запобіжний клапан 3 бар

  18  -  Кран заповнення системи

  G  -  Підключення газу

  AC  -  Вихід гарячої сантехнічної води

  AF  -  Вхід холодної сантехнічної води

  R  -  Повернення з системи опалення

  M  -  Подача в систему опалення
