Потужність опалювання.

 Котел укомплектовано

еле к т р он ною   мод ул я ц іє ю ,   що   п рис то с овує
потужність  котла  до  реальних  потреб  опалення
приміщення.  Отже,  котел  звичайно  працює  в
середовищі з цілим рядом перемінних значень, як
то тиск газу, мінімальна потужність, максимальна
пот у жніс ть  сис теми  опа люв ання  теплов ого
навантаження системи.

N.B.:

 котел вироблено та таровано у фазі опалення

при номінальній потужності. Але для того, щоб
досягти  номінальної  пот ужності  опалювання
та  введення  змін  в  ус тановки  за  допомогою
параметра (P6), необхідно приблизно 10 хвилин.

N . B . :

  в и б і р   п а р а м е т р і в   “ Po t e n z a   m i n i m o

r i s c a l d a m e n t o / М і н і м а л ь н а   п о т у ж н і с т ь
опалювання” та “Potenza massimo riscaldamento/
Максимальна потужність опалювання” в умовах
нео бхіднос ті  викорис тання  опа лювання  дає
змогу  ввімкнути  котел  та  подати  живлення  на
модулятор струмом, що відповідає встановленому
значенню.

Мінімальна потужність опалення

Шкала значень для
установки

Параметр

від

0

 % Imax. до

63

 % Imax.

P5

Максимальна потужність опалення

Шкала значень для
установки

Параметр

від

0

 % Imax. до

99

 % Imax.

(Задання типу)

P6

Установка хронування (проміжків часу)

 Котел

укомплектований електронним хронометром, що
запобігає надто частим включенням запальнику у
фазі опалення. Котел поставляється у серійному
виконанні  з  хронометром,  відрегульованим  на
3 хвилини.

Таймер включення опалення

Шкала значень для
установки

Параметр

від

1

 до

10

3 = 3 хвилини (Установка
типу)
1 = 30 секунди

P7

Хронування рампи опалення.

 Котел вмикається

за  рампою/кривою  вмикання  в  приблизно  10
хвилин, щоб досягти від мінімальної потужності
до номінальної потужності системи опалення.

Таймер рампи опалення

Шкала значень для
установки

Параметр

від

1

 до

10

10 = 10 хвилини (Установка
типу)
1 = 30 секунди

P8

Тип  котла.

  При  виборі  цього  параметра  можна

вибрати  тип  ро б оти  котла:  мономе т ричний
миттєвий  котел  (0),  біметричний  котел  (1)  або
монометричний х бойлером (2).

N.B.:

  в  з а лежно с ті  ві д  виб ору  пер ев е с ти  в

відповідне  положення  також  перемичку  (JP1)
на  електронній  платі  (Мал.  3-2):  положення  1-2
для  бітермічного  котла  та  положення  2-3  для
монотермічного котла.

Увага:

 після виробництва на заводі котел уже був

відрегульований  та  встановлений  у  відповідне
положе н н я   п ри   в и п ус к у,   ц ю   ф у н к ц і ю   с л і д
використовували  лише  в  тому  разі,  коли  було
замінено електронну плату.

Тип котла.

Шкала значень для
установки

Параметр

від

0

 до

2

0 = котел монометричний
(миттєвий)
1 = котел біметричний
2 = котел монометричний (з
бойлером)

P9

3.8  ФУНКЦІЯ ПОВІЛЬНОГО

АВТОМАТИЧНОГО ВМИКАННЯ З
ПОДАЧЕЮ ЧЕРЕЗ ЗАПРОГРАМОВАНУ
РАМПУ/КРИВУ.

Електронна плата у фазі вмикання використовує
наростаючу  рампу/криву  подачі  газу  (значення
тиск у  за лежать  від  типу  вибраного  газу)  на
протязі  встановленого  проміжку  часу.  Це  дає
змогу  уникнути  будь-якої  операції  з  тарування
або  наладки  на  фазі  вмикання  котла  при  будь-
яких умовах використання.

3.9  ФУНКЦІЯ “SPAZZA CAMINO/ЧИСТКА

КАМІНУ”.

При  активації  цієї  функції  котел  примусово
п ри в од и т ь с я   д о   м а кс и м а л ь ної   по т у ж но с т і
опалювання вже через 15 хвилин.
В   ц ь ом у   с т а н і   в и к л юче н і   в с і   ус т а нов к и   т а
р е г у л ю в а н н я ,   а к т и в н и м и   з а л и ш а ю т ь с я
ті льки  з а по біжний  термо с т ат  темпер ат у ри
та  о бмеж ува льний  термос тат.  Для  введення
в  діє  функції  “Spazza  Camino/Чистка  каміну”
треба  натисну ти  кнопку  Reset  і  у тримувати  її
щонайменше  10  секунд,  при  активації  функції
на  дисплеї  з'являться  відповідні  симв оли  у
блима льном у  режимі  (8  та  11  Ма л.  2-1).  Ця
функція дає змогу технікові перевірити параметри
горіння.  Після  завершення  перевірки  вимкнути
функцію, вимкнувши та знову ввімкнувши котел
або просто натиснувши кнопку (2 Мал. 2-1).

3.10  ХРОНУВАННЯ ОПАЛЕННЯ.

К о т е л   у к о м п л е к т о в а н и й   е л е к т р о н н и м
х р он о м е т р о м ,   щ о   з а п о б і г а є   н а д т о   ч а с т и м
в к л ю ч е н н я м   з а п а л ь н и к у   у   ф а з і   оп а л е н н я .
Котел  поставляється  у  серійному  виконанні  з
хронометром, відрегульованим на 3 хвилини. Для
проведення  регулювань  часу  та  інших  значень
дотримуватися інструкцій з установки параметрів,
вибравши  параметр  (P7)  та  встановивши  його
на  одному  з  зазначених  значень,  наведених  у
відповідній таблиці.

3.11  ФУНКЦІЯ АНТИБЛОКУВАННЯ

НАСОСА.

В  режимі  роботи  “estate/літо”  (

)  котел  має

функцію,  що  змушує  насос  вмикатися  хоча  б  1
раз  на  добу  приблизно  на  30  секунд  для  того,
щоб знизити ризик блокування насоса з причин
довготривалого невикористання.
В  режимі  роботи  “inverno/зима”  (

)  котел  має

функцію,  що  змушує  насос  вмикатися  хоча  б  1
раз через кожні 3 години приблизно на 30 секунд.

3.12  ФУНКЦІЯ ПРОТИ ЗАМЕРЗАННЯ

ТЕРМОСИФОНІВ/РАДІАТОРІВ
ОПАЛЕННЯ.

Якщо  вода  повернення  системи  знижується  до
менш,  ніж  4  °C,  котел  вмикається  і  підвищує
температуру до 42 °C.

3.13  ПЕРІОДИЧНА САМОПЕРЕВІРКА

ЕЛЕКТРОННОЇ ПЛАТИ.

Під час роботи в режимі опалення або при котлі в
положенні stand-by ця функція активується кожні
18  годин  після  останньої  перевірки  /  живлення
котла.  В  разі  роботи  в  режимі  виробництва
гарячої води самоперевірка вмикається на протязі
10  хвилин  після  завершення  відбору  приблизно
на 10 секунд.

N.B.:

  під  час  самоперевірки  котел  залишається

неактивним, включаючи сигнальні повідомлення.

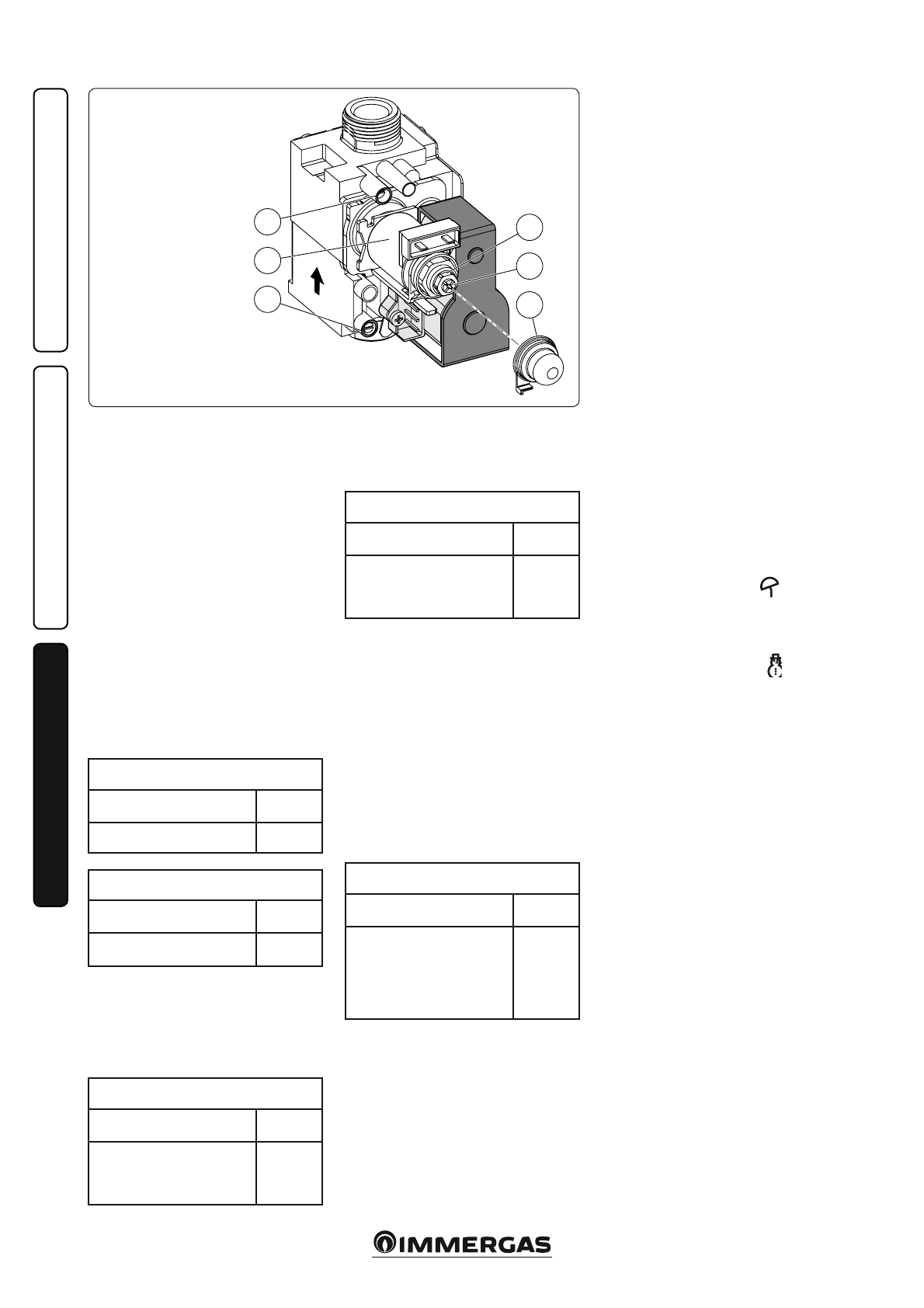

Клапан GAS SIT 845

Умовні позначення:
  1  -  Котушка
  2  -  Гвинт регулювання

мінімальної
потужності

  3  -  Гайка регулювання

максимальної
потужності

  4  -  Забір тиску на

виході з газового
клапану

  5  -  Забір тиску на вході

з газового клапану

  6  -  Захисна кришка

Мал. 3-3
