- перевірити, щоб подачу газу, максимальна,

с е р ед н я   т а   м і н і м а л ь н а ,   т а   в і д п ов і д н і
параметри  тиску  відповідали  вказаним  в
посібнику (Парагр. 3.16);

-  п е р е в і р и т и   с п р а ц ю в а н н я   з а х и с н о г о

пристрою  на  випадок  відсутності  газу  та
відповідний проміжок часу спрацювання;

-  п е р е в і р и т и   с п р а ц ю в а н н я   з а г а л ь н о г о

вимикача,  встановленого  на  лінії  перед
котлом;

-  перевірити  існуючу  тягу  під  час  роботи

п р и с т р о ю ,   н а п р и к л а д ,   з а   д о п о м о г о ю
тягоміра, встановленого зразу ж на виході
продуктів горіння пристрою;

-  перевірити,  що б  у  приміщенні  не  було

залишків  продуктів  горіння,  в  тому  числі
під час роботи електричних вентиляторів,
якщо вони встановлені;

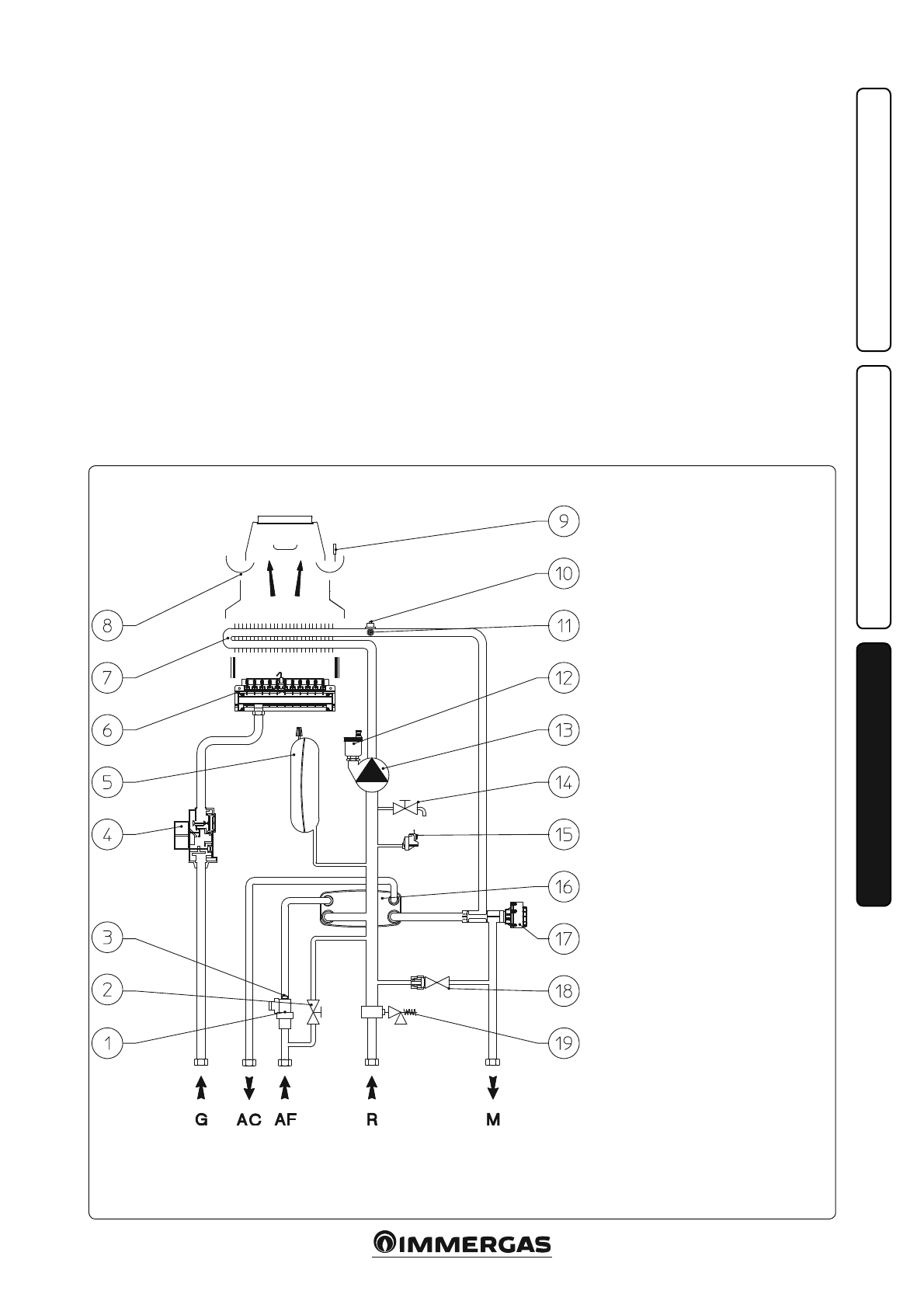

3.1  СХЕМА ВОДЯНОЇ СИСТЕМИ.

Мал. 3-1

-  п е р е в і р и т и   с п р а ц ю в а н н я   о р г а н і в

регулювання;

-  запечатати  пристрої  регулювання  подачі

газу (в разу їх зміни);

-  перевірити виробництво гарячої води для

домашнього вжитку;

-  перевірити герметичність водосистем;
-  п е р е в і р и т и   в е н т и л я ц і ю   т а / а б о

провітрювання  приміщенні  ус тановки,
якщо передбачено.

Я к щ о   х о ч а   б   о д н а   з   в к а з а н и х   в и д і в
перевірки  дає  негативний  результат,  котел
забороняється вводити в експлуатацію.

Умовні позначення:
  1  -  Датчик потоку води для

домашнього вжитку

  2  -  Кран наповнення системи
  3  -  Обмежувач потоку
  4  -  Газовий клапан
  5  -  Посудина наповнення системи
  6  -  Запальник
  7  -  Основний обмінник
  8  -  Витяжка димових газів
  9  -  Термостат димових газів
  10  -  Запобіжний термостат
  11  -  Датчик подачі
  12  -  Клапан випуску повітря
  13  -  Циркулятор котла
  14  -  Кран випорожнення системи
  15  -  Датчик тиску системи
  16  -  Обмінник води для домашнього

вжитку

  17  -  Клапан триходовий

(моторизований)

  18  -  By-pass
  19  -  Запобіжний клапан 3 бар

  G  -  Постачання газу
  AC  -  Вихід гарячої води для

домашнього вжитку

  AF  -  Вхід холодної води для

домашнього вжитку

  R  -  Повернення установки
  M  -  Подача установки

3

  ВВІД В ЕКСПЛУАТАЦІЮ

КОТЕЛЬНОГО АГРЕГАТУ
(ПОЧАТКОВА ПЕРЕВІРКА)

Для вводу котла в експлуатацію необхідно:
-  п е р е в і р и т и   н а я в н і с т ь   д е к л а р а ц і ї

відповідності установки;

-  перевірити,  щоб  газ  системи  відповідав

тому, для якого передбачений котел;

-  перевірити  приєднання  до  мережі  в  220

В-50  Гц,  відповідно  полярно с ті  L-N  т а
заземлення;

-  перевірити,  щоб  система  опалення  була

наповнена  водою,  проконтролювати,  щоб
стрілка  манометру  вказувала  на  значення
тиску в 1÷1,2 бар;

-  ввімкнути котел та перевірити правильність

вмикання;
