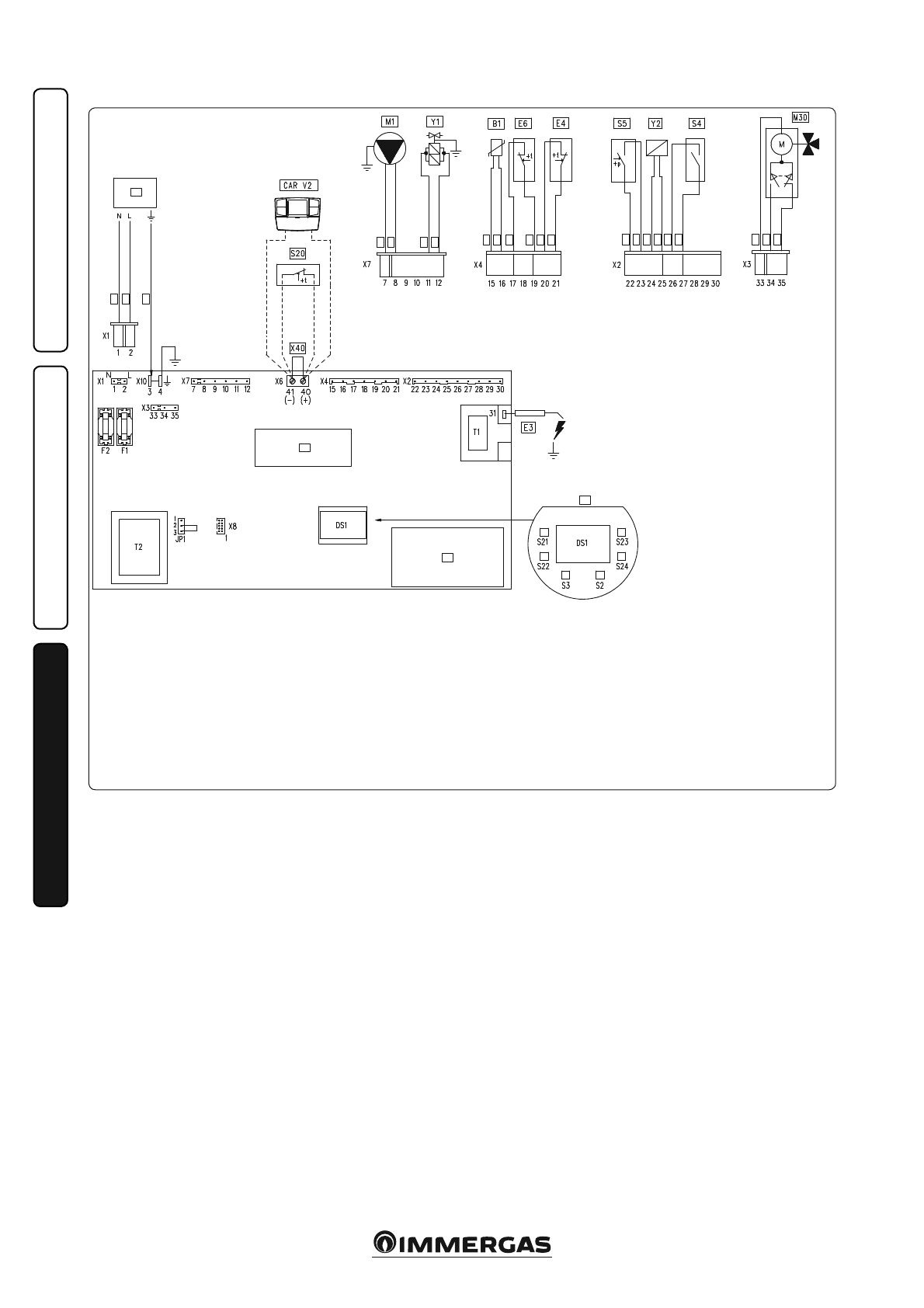

3.2  ЕЛЕКТРИЧНА СХЕМА.

Мал. 3-2

Умовні позначення:
  В1  -  Датчик подачі
 CAR

V2

  -  Пульт управління Amico

Remoto
Версія 2 (опція)

 DS1  -  Дисплей
  Е1  -  Свічка ввімкнення

та збору даних

  Е4  -  Запобіжний термостат
  Е6  -  Термостат димових газів
  F1  -  Лінійний плавкий запобіжник
  F2  -  Нейтральний плавкий запобіжник

 М1  -  Циркулятор котла
 М30  -  Клапан триходовий
  S2  -  Перемикач режиму роботи
  S3  -  Кнопка reset blocco/перезапуску

блокування

  S4  -  Датчик потоку води для

домашнього вжитку

  S5  -  Датчик тиску системи
 S20  -  Термостат приміщення (опція)
 S21  -  Кнопка підвищення

температури води для
домашнього вжитку

Пульт  "Amico  Remoto"

V2

:  передбачено,  що

ко т ел   може   у п р а в л я т ис я   з а   допомог ою
Пульта "Аmico Remoto"

V2

 (CAR

V2

), який слід

приєднати до затискачів 40 та 41, приймаючи
до уваги полярність та усунувши перемичку
X40.

Термос тат  приміщення:  передбачено,  що
для  роботи  котла  може  використовуватися
Термо с т ат  приміщення  (S20),  який  слі д
приєднати до затискувачів 40 - 41, усунувши
перемичку X40.

З'єднувач  X6  служить  для  приєднання  до
персонального комп'ютера.

3.3  МОЖЛИВІ НЕПОЛАДКИ ТА ЇХ

ПРИЧИНИ.

N.B.:

  всі  роботи  з  ремонт у  та  технічного

о б с л у г о в у в а н н я   п о в и н н і   п р о в о д и т и с я
у пов нов а же н и м   т е х н і ч н и м   пе р с она лом
( н а п р и к л а д ,   з   Ц е н т р у   т е х н і ч н о г о
обслуговування Immergas).

-  Запах  газу.  Виникає  у  разу  виток у  газу

з  сис теми  газового  тру бопровод у.  Слід
перевірити герметичність газової системи.

-  Нерегулярне  горіння  (полу м'я  червоне

або  жовте).  Має  місце,  якщо  запальник
з а б р у д н е н и й ,   а   б о   я к щ о   з а б и в а є т ь с я
пластинчатий пакет котла. Провести чистку
запальника та пластинчатого пакету.

-  Часті  включення  запобіжного  термостату

перевищення  встановленої  температ ури.
Причиною може бути недостатня кількість
води  в  котлі,  недостатня  циркуляція  води
в  системі  або  блокування  циркулятора.
Пе р е в і ри т и   з а   м а номе т р ом ,   що б   т ис к
системи  відповідав  заданому.  Перевірити,
щоб клапани радіаторів не були закриті, а
циркулятор працював.

-  Котел  вир о бляє  кон денс ат.  Причиною

може  бу ти  забивання  каміну  або  висота
камінів,  непропорційна  характеристикам
котла.  Може  пояснюватися  також  надто
низькою  температ урою  роботи  котла.  У
цьому випадку слід підвищити температуру
роботи котла.

-  Часті включення термостату димових газів.

Мож у ть  б у ти  спри чинені  з абив а нням
трубопроводу  димових  газів.  Перевірити
трубопровід  димових  газів.  Трубопровід
димових  газів  може  бути  забитий,  або  ж
його  висота  та  довжина  не  відповідають
х а р а к т е р и с т и к а м   к о т л а .   М о ж е   б у т и

недостатня  вентиляція  приміщення  (див,
параграф "вентиляція приміщень").

-  Присутність повітря в системі. Перевірити

відкриття  кришки  відповідного  клапану
виведення повітря (Мал. 1-6). Перевірити,
щоб тиск системи та посудини наповнення
системи  був  у  встановлених  рамках;  тиск
перед заповненням в посудині наповнення
системи опалення повинен відповідати 1,0
бар,  а  в  системі  бути  в  рамках  від  1  до  1,2
бар.

-  Блок у в а н н я   в м и к а н н я   т а   Блок у в а н н я

каміну. Див. парагр. 2.8 та 1.3 (приєднання
до електричного живлення).

 S22  -  Кнопка зниження

температури води для
домашнього вжитку

 S23  -  Кнопка підвищення

температури опалення

 S24  -  Кнопка зниження

температури опалення

  T1  -  Живильник низького тиску
  T2  -  Трансформатор ввімкнення
  U1  -  Внутрішній вирівнювач на

з'єднувач газового клапана
(присутній лише на газових
клапанах Honeywell)

  X40  -  Перемичка термостата

приміщення

  Y1  -  Газовий клапан
  Y2  -  Модулятор газового клапана
  1  -  Інтерфейс користувача
  2  -  N.B.: інтерфейс користувача

знаходиться з боку
приварювання таблички
котла

  3  -  Живлення 220Vac 50Hz
  4  -  Синій
  5  -  Коричневий
  6  -  Жовтий/Зелений
  7  -  Чорний
  8  -  Сірий
  9  -  Білий
  10  -  З'єднувач x6 використовується

для автоматичної установки
