•  Соединение сцеплением насадок удлините

-

лей и коленей. Для того чтобы установить

насадки удлинители с помощью сцепления

на другие элементы выхлопной системы,

необходимо провести следующие операции:

подсоединить трубу или колено с  гладкой

стороны (“папа”) в горловину (“мама”) на

предварительно установленный элемент

до упора, при этом достигается соединение

элементов, входящих в состав комплекта, и

необходимое уплотнение.

•  Габаритные  размеры  установки.  На  ил

-

люстрации 1-23 указанны минимальные

размеры для сепаратора для установки ком-

плекта сепаратора Ø 80/80 в ограниченных

условиях.

•  На иллюстрации 1-24 приведена конфигу

-

рация с вертикальным дымоудалением и

горизонтальным всасыванием.

•  Насадки удлинители для комплекта сепара

-

тора Ø 80/80. Максимальная прямолиней-

ная протяжённость (без изгибов) в верти-

кальном направлении, которая использует-

ся для труб дымохода и вытяжки. при Ø80

равняется 40 метрам на всасывании и 1м

на дымоудалении. Настоящая полная длина

соответствует коэффициенту сопротив-

ления равному 100. Используемая полная

длина, получаемая при складывании длин

труб Ø 80 всасывания и дымоудаления,

может достигнуть максимальных величин,

приведённых далее в таблице. Если необ-

ходимо использовать

 комплектующие или

смешанные компоненты,

 можно рассчитать

максимально достижимое протяжение,

используя коэффициент сопротивления

для каждого компонента или его

эквива-

лентную длину.

 Сумма настоящих коэф-

фициентов сопротивления не не должна

превышать 100.

•  Потеря  температуры  в  дымовых  каналах.

В о   и з б еж а н ие   п р о блем   кон де нс а ц и и

выхлопных газов на выхлопной трубе Ø

80, вызванное охлаждением через стенки,

необходимо

ограничить длину нормаль-

ной выхлопной трубы до 5 метров (илл.

1-25).

 Если необходимо покрыть большие

расстояния, необходимо использовать

изолированные трубы Ø 80 (смотреть главу

комплекта изолированного сепаратора Ø

80/80).

Примечание.

 Во время установки дымохо-

да Ø 80 , необходимо устанавливать через

каждые 3 ме т ра монт ажный хом у тик с

клинышком.

Изолированный комплект сепаратора Ø

80/80.

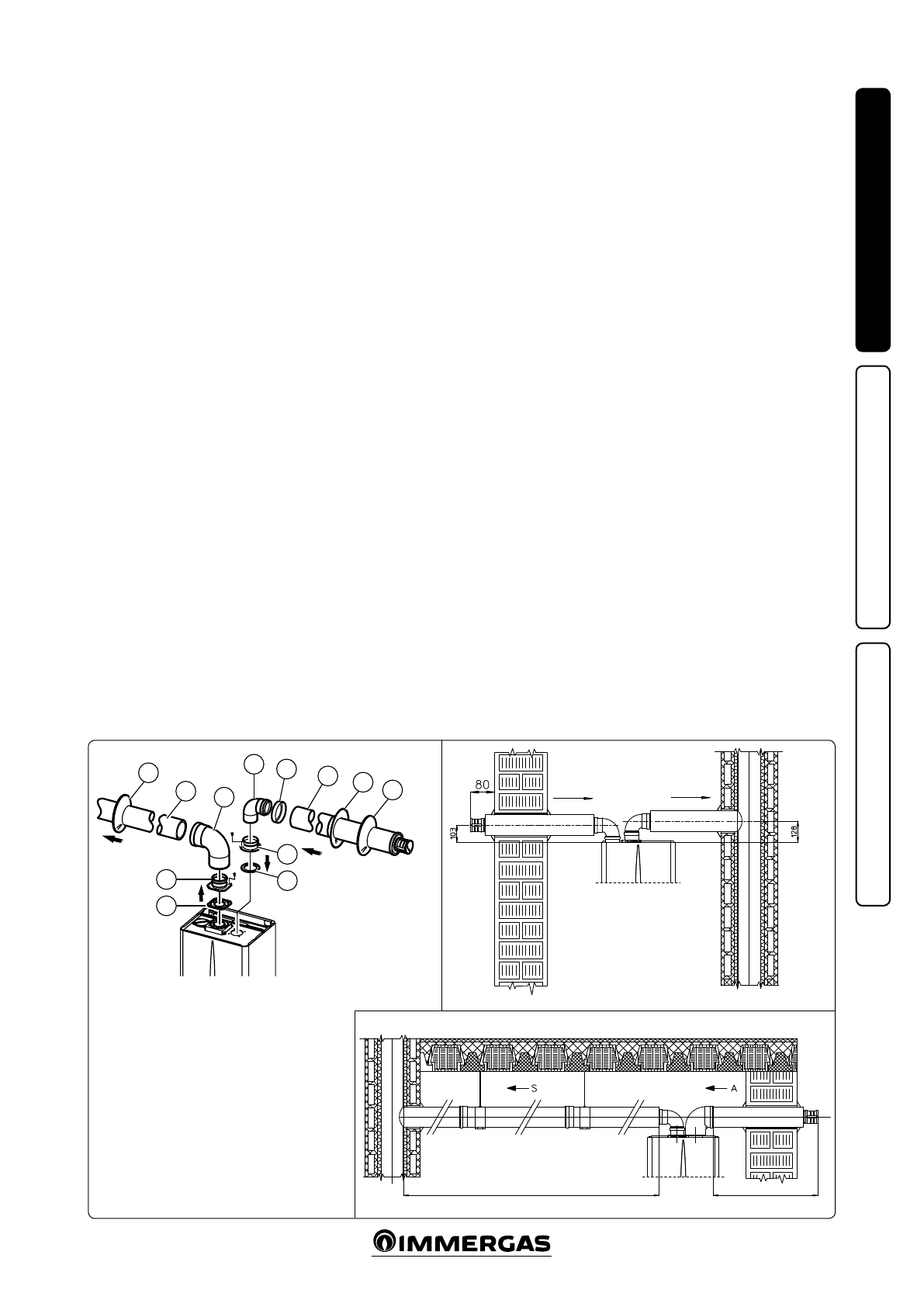

 Монтаж комплекта (рис. 1-26): устано-

вить  фланец (4) на центральном отверстии

котла, вставляя сальник (1) и завинтить бол-

тами с шестиугольной шляпкой и плоским

наконечником, входящими в комплект. Снять

плоский фланец с бокового отверстия отно-

сительно центрального (по необходимости)

и заменить его на фланец (3) устанавливая

сальник (2) уже установленный на котле и

закрутить саморежущими винтами, входя-

щими в оснащение. Установить и провести

заглушку (6) на изгиб (5) с гладкой стороны

("папа"), затем закрепить изгибы (5) с гладкой

стороной ("папа") в горловину фланца (3).

Подсоединить изгиб (11) гладкой стороной

(“папа”) в горловину (“мама”) фланца (4).

Установить вывод всасывания (7) с гладкой

стороны ("папа"), в горловину изгиба (5) до

упора, убедиться, что установлены шайбы

(8 и 9), которые обеспечивают правильную

установку между трубой и стеной, затем

закрепить заглушку (6) на выходе (7). Под-

соединить выхлопную трубу (10) с гладкой

стороны (“папа”), в горловину изгиба (11) до

упора, убедиться, что уже установлена шайба

(8), которая обеспечивает правильную уста-

новку между трубой и дымоходом.

•  С о е д и н е н и е   с ц е п л е н и е м   н а

-

с а д о к   у д л и н и т е л е й   и   к о л е н е й .

Для того чтобы установить насадки удли-

нители с помощью сцепления на другие

элементы выхлопной системы, необхо-

димо пр ов е с ти след у ющие опера ции:

подсоединить концентрическую тру бу

или концентрическое колено с  гладкой

стороны (“папа”) в горловину (“мама”) на

предварительно установленный элемент

до упора, при этом достигается соединение

элементов, входящих в состав комплекта, и

необходимое уплотнение.

•  Изолирование комплекта сепаратора. При

наличии проблем конденсации выхлоп-

ных газов на канала дымоудаления или на

внешней поверхности труб всасывания,

Immergas по заказу предоставляет  изолиро-

ванные трубы всасывания и дымоудаления.

Изолирование может быть необходимым

на выхлопной трубе, по причине боль-

шой потери температуры дыма во время

прохождения. Изолирование может быть

необходимым на выхлопной трубе, так как

входящий воздух (если достаточно холод-

ный) можт понизить температуры внешний

поверхности трубы до точки росы воздуха

помещения, в которой находиться. На ил-

люстрациях (илл. 1-27 и 1-28) приведены

различные применения изолированных

труб.

  Изолированные трубы состоят из кон-

центрической трубы с внутренним диа-

метром 80 и с внешним диаметром 125

с возд ушной прослойкой. Технически

невозможно установить у изолированных

колена Ø 80, так как этого не позволяют

габаритные размеры. Возможна установка

одного изолированного колена, выбирая

канал всасывания или дымоудаления. Если

изолированно колено всасывания, необхо-

димо установить  фланец колена до упора

МАКС 12

м

МАКС 21

м

В комплект входят:

 N°1  -  Выводной сальник (1)

 N°1  -  Уплотнитель фальца (2)

 N°1  -  Фланец «мама» всасывания (3)

 N°1  -  Фланец «мама» дымоудаления (4)

 N°1  -  изгибы 90° Ø 80 (5)

 N°1  -  Заглушка на трубу (6)

 N°1  -  Вывод всасывания Ø 80 с изоляцией (7)

 N°2  -  Внутренние шайбы (8)

 N°1  -  Внешняя шайба (9)

 N°1  -  Выхлопная труба Ø 80 с изоляцией

(10)
