14
C
82
C
42
C
52
C
82
4
6
5
1
3
2
7
8
5
9
7
A
S
1-22
1-24
1-23
1-25
УС
ТА
Н
О
ВЩИК
П
О
ЛЬ
ЗО
ВА
ТЕ
ЛЬ
РЕМО
НТНИК
Для вертикального дымоудаления может
быть использован вывод Ø 60/100, с концен-
трическим фланцем код. 3.011141 (продаётся
отдельно). Должно быть всегда соблюдено
расстояние между верхней крышкой и полу-
щитом (374 мм).
Вертикальный комплект данной конфи-
гурации быть удлинен до максимального
значения 4700 мм вертикального и прямоли-
нейного, включая вывод (Илл. 1-21).

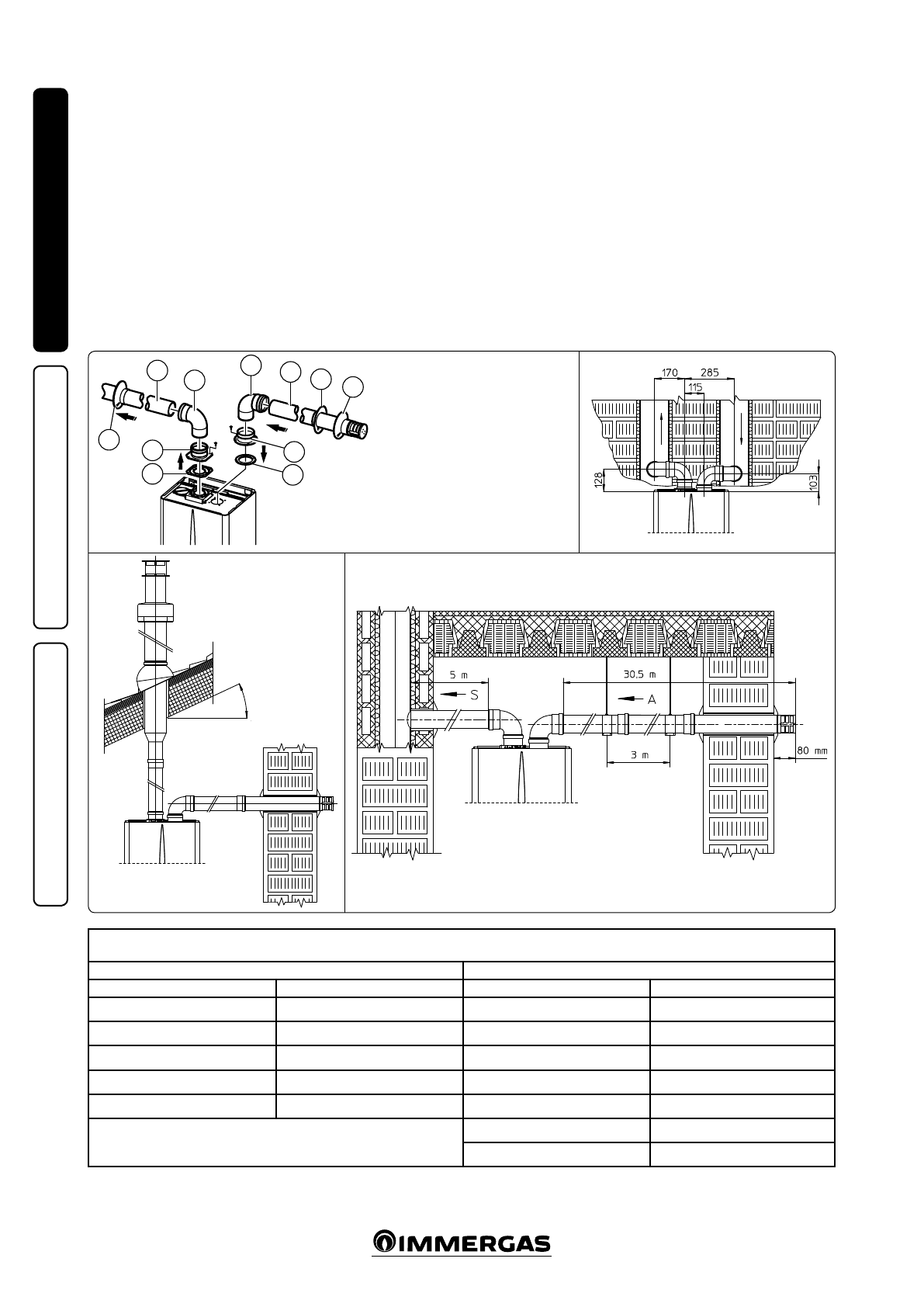

Комплект сепаратора Ø 80/80.
Комплект
сепаратора Ø 80/80, позволяет разделить
дымоотводы и кана лы всасыв ания, со-
гласно схеме указанной на иллюстрации.
С трубы (S) выводятся продукты сгорания. С
трубы (A) всасывается воздух, необходимый
для горения. Канал всасывания (А) может
быть установлен независимо от центрального
канала (S) по левую или по правую сторону.
Оба канала могут быть направлены в любом
направлении.
• Монтаж комплекта (рис. 1-22): установить
фланец (4) на центральном отверстии кот-
ла, вставляя сальник (1) и завинтить болта-
ми с шестиугольной шляпкой и плоским на-
конечником, входящими в комплект. Снять
плоский фланец с бокового отверстия отно-
сительно центрального (по необходимости)
и заменить его на фланец (3) устанавливая
сальник (2) уже установленный на котле и
закрутить саморежущими винтами, входя-
щими в оснащение. Подсоединить изгибы
(5) гладкой стороной (“папа”) в горловину
(“мама”) фланцев (3 и 4). Подсоединить
вывод всасывания (6) гладкой стороной
(“папа”), в горловину (“мама”) изгиба (5) до
упора, проверяя, что внутренние и внешние
шайбы уже установлены. Подсоединить
концент рическ ую т ру бу (9) с гла дкой
стороны (“папа”), в горловину (“мама”)
(5) до установки в фальц, проверяя, что
подсоединили соответствующую шайбу,
таким образом, достигается соединение
элементов, входящих в состав комплекта,
и необходимое уплотнение.
В комплект входят:
N°1 - Выводной сальник (1)
N°1 - Фланец «мама» всасывания (3)
N°1 - Уплотнитель фальца (2)
N°1 - Фланец «мама» дымоудаления
(4)
N°2 - изгибы 90° Ø 80 (5)
N°1 - Вывод всасывания Ø 80 (6)
N°2 - Внутренние шайбы (7)
N°1 - Внешняя шайба (8)
ма
кс. 45%
Внимание!
Если установка оборудования
требует распространение дымохода системы
дымоудаления, что превышает рекомендуе-
мые 12 м, необходимо обратить внимание
на возможность образования конденсата,
который може т образовываться вну три
воздуховода и использовать дымоход ком-
пании Immergas “Serie Blu” (Синяя серия)
Максимальные используемые длины
(включая решётчатый вывод всасывания и два изгиба на 90°)
НЕ ИЗОЛИРОВАННЫЙ КАНАЛ
ИЗОЛИРОВАННЫЙ КАНАЛ
Дымоудаление (метры)
Всасывание (метры)
Дымоудаление (метры)
Всасывание (метры)
1
36,0*
6
29,5*
2
34,5*
7
28,0*
3
33,0*
8
26,5*
4
32,0*
9
25,5*
5
30,5*
10
24,0*
* Труба всасывания может быть увеличена до 2,5 метров, если удалить
изгиб дымоудаления, на 2 метра, если удаляется изгиб всасывания
, 4,5 метра, удаляя оба изгиба.
11
22,5*
12
21,5*
Характеристики
