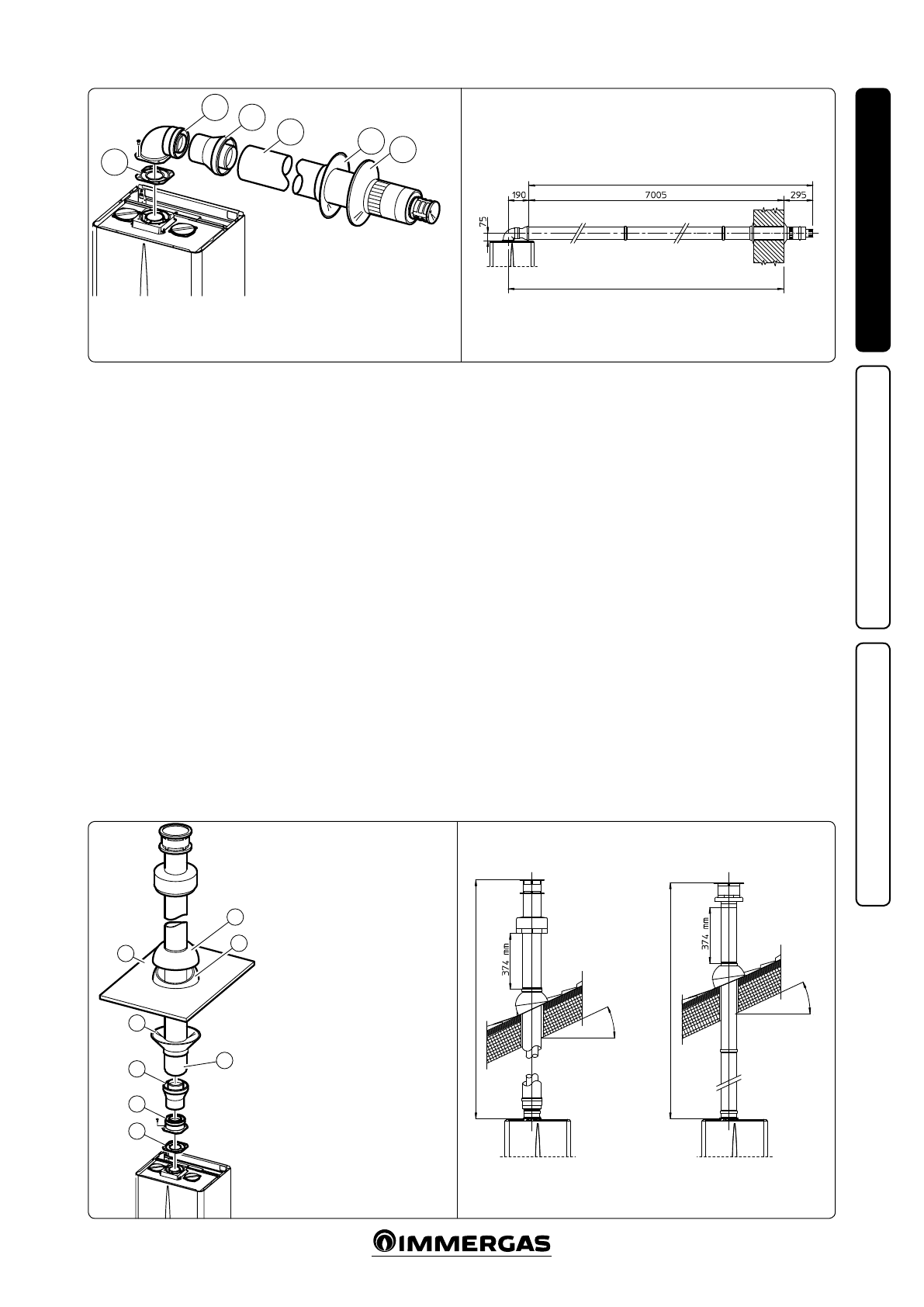

•  Удлинители для горизонтального комплек

-

та. Горизонтальный комплект всасывания/

дымоудаления Ø80/125 может быть про-

дольно удлинен до максимального значения

7300 мм включая решётчатый выход и не

учитывая концентрический выходной из-

гиб котла и переходник Ø 60/100 на Ø 80/125

(Илл. 1-19). Настоящая конфигурация со-

ответствует коэффициенту сопротивления,

равному 100. В этих случаях необходимо

запрашивать специальные удлинители.

Примечание.

 Во время установки дымохо-

да  необходимо устанавливать через каждые

3 метра монтажный хомутик с клинышком.

•  Внешняя решетка.

Внимание:

  Примечание:

в целях безопасности рекомендуется не

загораживать даже временно вывод всасы-

вания/дымоудаления котла.

Вертикальный комплект с алюминиевой че-

репицей Ø 80/125.

 Монтаж комплекта (рис.

1-20):установить концентрический фланец

(2) на центральном отверстии котла, вставляя

сальник (1) и завинтить болтами, входящим в

комплект. Подсоединить переходник (3) глад-

кой стороной (“папа”) в горловину (“мама”)

концентрического фланца (2). Установка

искусственной алюминиевой черепицы. За-

менить черепицу на алюминиевую пластину

(5), моделируя её таким образом, чтобы

произвести отвод для дождевой воды. Уста-

новить на алюминиевой черепице стационар-

ный полущит (6) и ввести трубу всасывания/

дымоудаления (5). Подсоединить концентри-

ческий выход Ø 80/125  с гладкой стороны (6)

(“папа”), в горловину переходника (“мама”)

(3) (с уплотнителями с кромкой) до установки

в фальц, проверяя, что подсоединили  шайбу

(4), таким образом,  достигается соединение

элементов, входящих в состав комплекта, и

необходимое уплотнение.

•  Соединение сцеплением насадок удлините

-

лей и концентрический коленей. Для того

чтобы установить насадки удлинители с

помощью сцепления на другие элементы

выхлопной системы, необходимо прове-

сти следующие операции: подсоединить

концентрическую трубу или концентри-

ческое колено с  гладкой стороны (“папа”)

в горловину (“мама”) на предварительно

установленный элемент до упора, при этом

достигается соединение элементов, входя-

щих в состав комплекта, и необходимое

уплотнение.

Внимание!

Когда необходимо укоротить

дымоотводящую трубу и/или концентри-

ческую насадку удлинитель, необходимо

иметь в виду, что внутренний дымоход,

должен всегда на 5 мм выступать относи-

тельно внешнего.

Этот особый вывод позволяет производить

дымоудаление и всасывание воздуха, не-

обходимое для  сгорания, в вертикальном

положении.

Примечание.

Вертикальный комплект  Ø

80/125 с алюминиевой черепицей позволяет

установку на террасы и крыши с максималь-

ным  уклоном 45% (25°) при этом должно

быть всегда соблюдено расстояние между

верхней крышкой и полущитом (374 мм).
Вертикальный комплект данной конфи-

гурации быть удлинен домаксимального

значения 12200 м вертикального и прямоли-

нейного, включая вывод . 1-21). Настоящая

конфигурация соответствует коэффициенту

сопротивления, равному 100. В этих случаях

не о бходимо з апрашив ать специа льные

удлинители.

В комплект входят:

 N°1  -  Сальник  (1)

 N°1  -  Концентрический изгиб  Ø

60/100 (2)

 Переходник Ø 60/100 для Ø 80/125 (3)

 N° 1  -  Концентрический выход

всас./дымоудаления Ø 80/125

(4)

 N°1  -  Внутренняя шайба (5)

МАКС. 7300

МАКС. 7195

В комплект входят:

 N°1  -  Сальник  (1)

 N°1  -  Концентрический

фланец «мама» (2)

 N°1  -  Переходник Ø 60/100

для Ø 80/125 (3)

 N°1  -  Шайба  (4)

 N° 1  -  Алюминиевая черепица

(5)

 N° 1  -  Концентрическая тру-

ба  всас./дымоудаления

Ø 80/125 (6)

МА

КС

. 45%

МА

КСИМА

ЛЬ

НАЯ ДЛИНА 12200 мм

МА

КС

. 45%

МА

КСИМА

ЛЬ

НАЯ ДЛИНА 4700 мм
