38
World Alpha
ДЛЯ СПЕЦИАЛИЗИРОВАННЫХ ОРГАНИЗАЦИЙ
16. Электрическая схема блока управления.

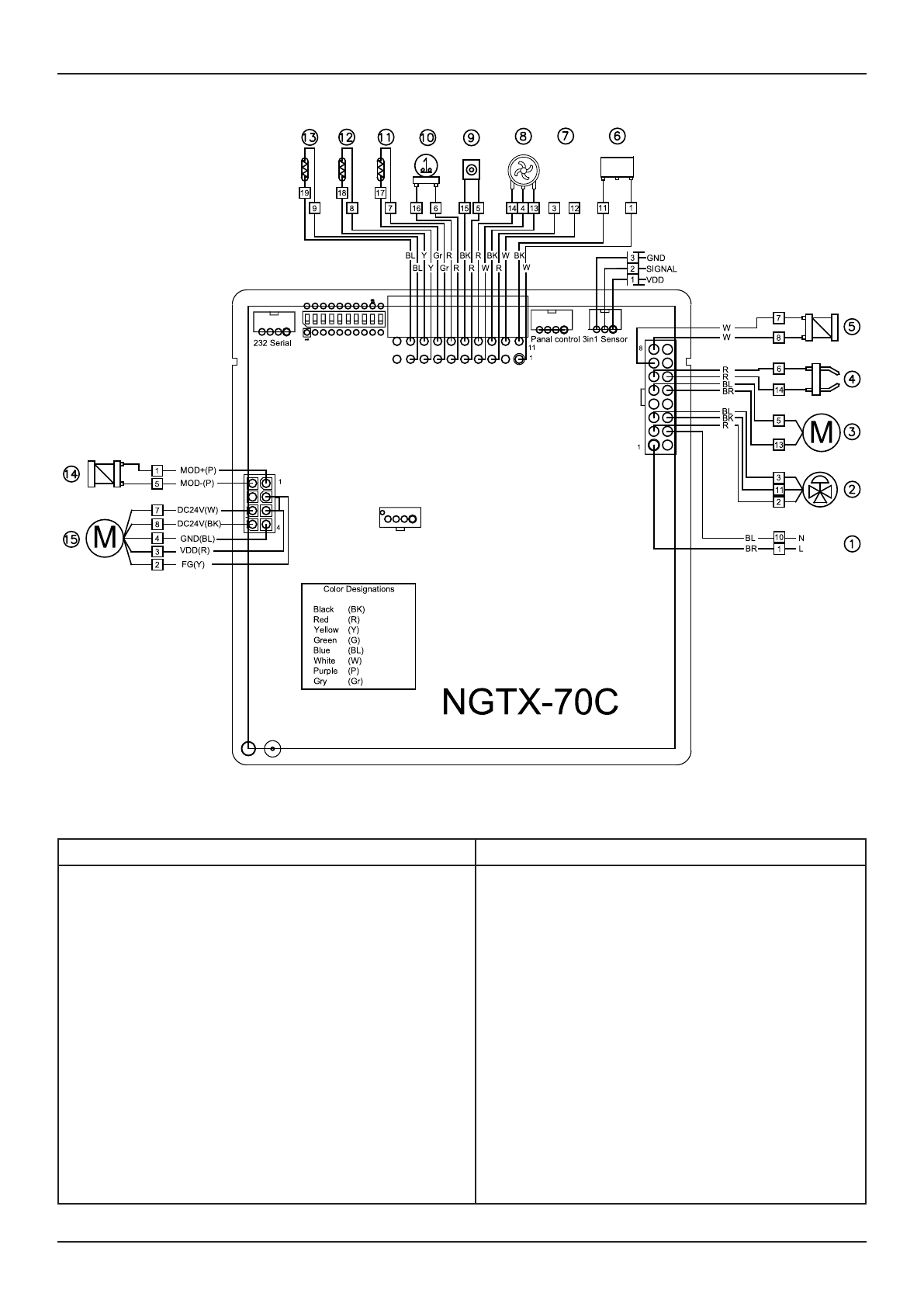

Рисунок 14. Схема электрическая.
Таблица 12. Условные обозначения электрической схемы котла.
Наименование
Цвет проводов
1. Сеть ~230 В
2. Трехходовой клапан ~230 В
3. Циркуляционный насос ~230 В
4. Трансформатор розжига ~230 В
5. Газовый клапан Vrac
6. Датчик давления теплоносителя
7. Комнатный пульт управления
8. Датчик протока ГВС
9. Датчик пламени
10. Датчик перегрева теплоносителя
11. Датчик температуры теплоносителя
12. Датчик температуры ГВС на выходе
13. Датчик температуры ГВС на входе
14. Газовый клапан
15. Вентилятор
BK
R
Y
G
BL
W
P
Gr
черный
красный
желтый
зеленый
синий
белый
фиолетовый
серый
