ОПИСАНИЕ ПРИБОРА

Защита от замерзания

Котлы Perla могут функционировать при температуре окружающей

среды от 0°C до +60°C.

Устройства

функции

антизамерзания

активированы

при

соответствующей  работе  прибора;  в  случае  прерывания

функционирования (отсутствие газа, электропитания, предохранительная

остановка),  защита  отключается  и  прибор  может  замерзнуть.  Это

также может случиться при температуре окружающей среды ниже 0 °C,

поэтому  в  целях  предупреждения  риска  замерзания,  рекомендуется

обеспечивать  защиту  контура  отопления  путем  использования

высококачественной  противозамораживающей  жидкости,  не  вредной

для здоровья человека.

Следует выполнять инструкции производителя в отношении процент-

ного содержания данной жидкости, необходимой для защиты системы

от повреждения при определенных минимальных температурах.

В  случае  с  системой  горячего  водоснабжения,  рекомендуется  слить

контур.  Материалы  контура  отопления  котла  являются  устойчивым  к

противозамораживающим  жидкостям,  содержащим  этиленгликоль  и

пропилен.

Характеристики  контура  горячего  водоснабже

-

ния и отопления

Котел предназначен для нагрева воды до указанной ниже точки кипе-

ния, и должен подсоединяться к системе отопления и горячего водо-

снабжения,  размеры  которых  зависят  от  требуемых  выходных  пока-

зателей.

Перед подключением котла следует выполнить следующие действия:

-   тщательно промыть трубы для удаления остатков грязи, которые могут

сказаться на соответствующем функционировании котла

-   проверить,  что  емкость  расширительного  бака  является  достаточной

для воды, содержащейся в системе

-   убедиться, что котел настроен на функционирование с типом подводи-

мого газа (это можно проверить на информационной табличке, прикре-

пленной к котлу)

-   проверить, что дымовая труба не засорена и нет отводных труб других

подсоединенных к ней устройств, в противном случае, следует выпол-

нить соответствующую регулировку для обслуживания нескольких вто-

ричных пользователей, в соответствии с действующими регламентами

-   при  выполнении  соединений  на  существующих  дымовых  трубах,

следует проверить, что они были тщательно очищены и не содержат

шлака: в противном случае, он может отделиться внутри трубы и пре-

пятствовать прохождению дымовых газов, с возникновением соответ-

ствующих опасных ситуаций

-   в  случае,  когда  соединения  дымовых  труб  не  соответствуют  предна-

значенными  целям  или  не  пригодны  для  использования,  проверить,

что они канализированы

-   при использовании с крайне жесткой водой, существует риск скопле-

ния накипи, с соответствующим уменьшением КПД котла и его компо-

нентов

-   гидравлические  соединения  должны  осуществляться  подходящим

способом при использовании соответствующих муфт

-   установить  отводную  трубу  ниже  трубы  предохранительного  клапана

для сбора воды в случае утечки, обусловленной чрезмерным давлени-

ем в системе отопления

-   контур горячего водоснабжения не требует предохранительного клапа-

на, но следует гарантировать, что давление на подаче воды не превы-

шает 6 бар. В случае, когда это не может быть гарантировано, следует

установить редуктор давления.

Газовое соединение

  Несоответствующее газовое соединение может сказаться на ра-

бочей  безопасности  прибора  и  привести  к  ущербу  для  людей

или повреждению имущества.

  Установка системы подачи газа должна осуществляться автори-

зованным техническим специалистом, в соответствии с юриди-

ческими требованиями и регламентами газоснабжающей компа-

нии.

До завершения газового соединения, следует тщательно очистить все

трубы системы подачи топлива в целях удаления всех остатков, кото-

рые  могут  сказаться  на  соответствующем  функционировании  котла.

Проверить, что тип использованного газа является соответствующим

для  котла,  в  котором  он  используется  (см.информацию  на  табличке

котла). Проверить, что размер и соединение отсечного клапана явля-

ются соответствующими.

Прибор  предназначен  для  работы  с  газовым  топливом,  не  содержа-

щим  загрязнений;  в  противном  случае,  рекомендуется  устанавли-

вать  соответствующие  фильтры  до  прибора  в  целях  восстановления

уровня  очистки  топлива.

После  завершения  установочных  операций,

следует проверить, что все соединения герметичны в соответствии с

текущими требованиями относительно установки.

Крепление  котла  на  стенеи  гидравлические

соединения

Котлы  Perla  должны  монтироваться  на  прочной  и  выдерживающей

соответствующий  вес  стене:  следует  всегда  принимать  во  внимание

характеристики стены.

Отметить положение точек крепления и отверстий опорной пластины.

Подготовить газовые, водные и электрические соединения.

Монтировать опорную пластину прибора на стену.

Теперь котёл может быть подсоединен к гидравлической системе.

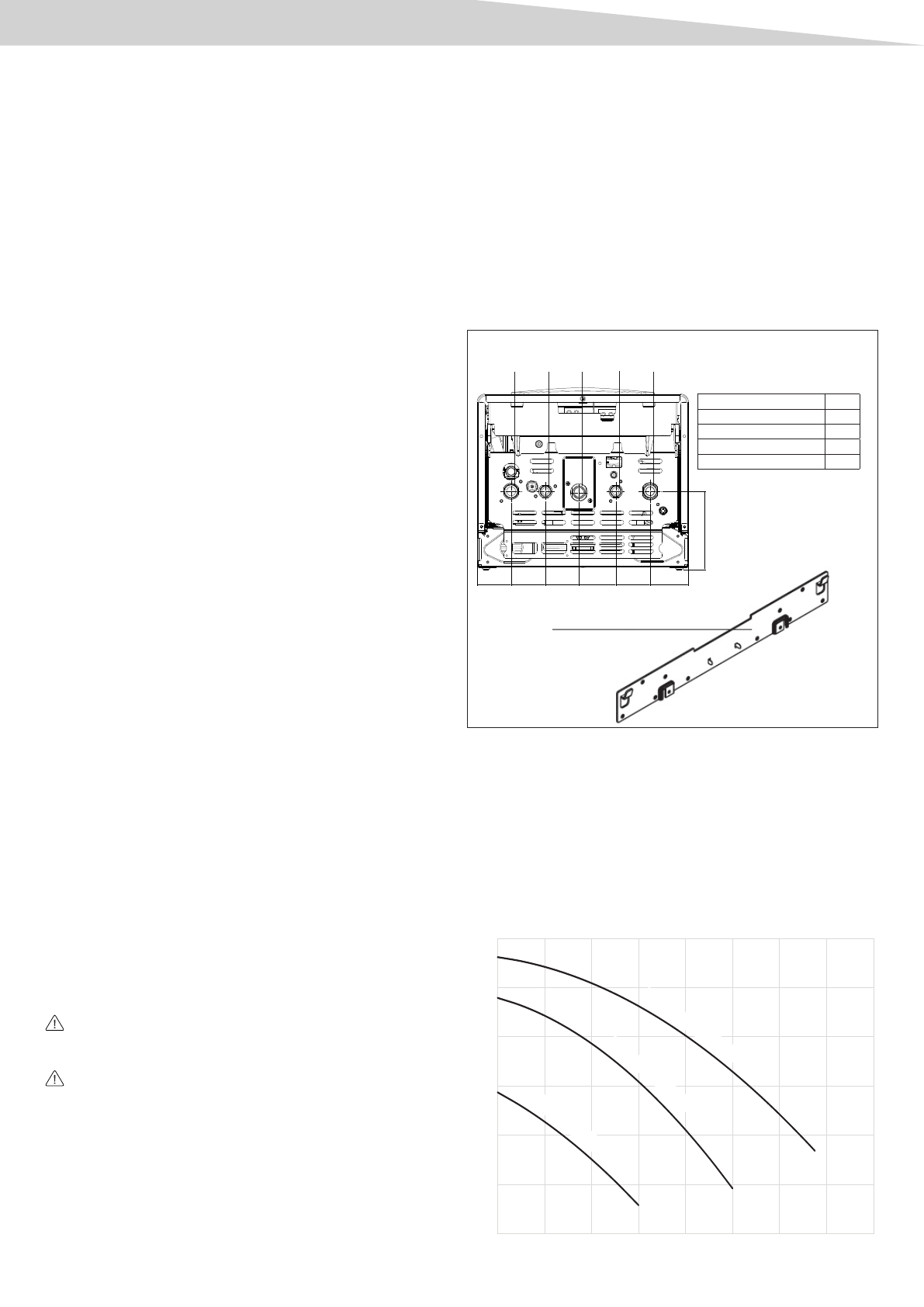

Положения и размеры соединений указаны на Рисунке 3.2.

Остаточный напор циркуляционного насоса

Котлы  поставляются  с  встроенным  циркуляционным  насосом  с  элек-

трическим регулятором с тремя положениями, и он уже установлен на

максимальную скорость.

Если  спустя  длительный  период  простоя  циркуляционный  насос

кажется  заблокированным,  следует  снять  переднюю  заглушку  и  по-

вернуть коленчатый вал отверткой. Данная операция должна выпол-

няться  с  максимальной  осторожностью  в  целях  предупреждения  по-

вреждения устройства.

Для  получения  сведений  относительно  размеров  труб  системы  ото-

пления и нагревательных элементов, см. показатели расхода и напо-

ра, приведенные на схеме.

0

100

200

300

400

500

600

0

200

400

600

800

1000

1200

1400

1600

Prevalenza residua (mbar)

Portata impianto (l/h)

prima velocit

à

seconda velocità

terza velocità

Ост

ат

очный напор (м

бар)

Пропускная способность (л/ч)

Перв

ая ск

оро

сть

Вторая ск

оро

сть

Тре

тья ск

оро

сть

опорная пластина

MR

AC

G

AF

R

A

6 5

6 3 . 5

6 9 . 5

6 5

B

148

A :  2 4 - 2 8   R S   i   =   6 4 . 3

  32 RS i = 90.6

B :  2 4 - 2 8   R S   i   =   7 2 . 7

  32 RS i = 99

64.3

72.7

рис

. 3.2

R

возврат контура отопления 3/4” M

MR

выход контура отопления 3/4” M

G

газовое соединение

3/4” M

AC

горячая вода

1/2” M

AF

холодная вода

1/2” M
