ОПИСАНИЕ ПРИБОРА

Повернуть  переключатель  регулировки  контура  отопления  до  появ-

ления минимального значения контура отопления на манометре (см.

данные  в  газовой  таблице).  Установить  перемычку  JP4.  Повернуть

переключатель регулировки температуры контура горячего водоснаб-

жения  до  появления  максимального  значения  контура  отопления  на

манометре (см.данные в газовой таблице). Снять перемычку JP4 для

сохранения  максимального  значения  нагрева.  Снять  перемычку  JP3

для минимального значения нагрева и выхода из режима калибровки.

Отсоединить  манометр  и  вновь  затянуть  винты  точки  тестирования

давления.

  Спустя 15 минут после активации функции калибровки, процесс

завершается автоматически, без сохранения данных.

  Сохранение данных не производится в следующих ситуациях:

  -  поворачивая переключатель в положение   (ВЫКЛ.-СБРОС)

(рис. 4.7)

  -  отключая напряжение питания

  -  снимая перемычку JP3 и JP4 преждевременно.

  Функция  калибровки  также  завершается  автоматическим  обра-

зом,  если  прибор  останавливается  или  переводится  в  режим

окончательной блокировки.

  Возвращать защитный колпачок после выполнения каждой опе-

рации,  выполняемой  на  регулировочных  устройствах  газового

клапана.

После завершения регулировки:

-  перевести  переключатель  температуры  воды  контура  отопления  в

желаемое положение

-  закрыть панель управления

-  установить обратно кожух.

Перевод на другой тип газа

Когда необходимо адаптировать устройство к другому типу газа, ука-

занному на информационной табличке, следует запросить у произво-

дителя комплект, содержащий все необходимое.

  Адаптация  типа  газа  должна  осуществляться  только  авторизо-

ванным техническим персоналом.

Для демонтажа см.приведенные ниже инструкции:

Отключить  электропитание  котла  и  закрыть  газовый  кран.  Получить

доступ к внутренним компонентам путем снятия кожуха и крышки ка-

меры сгорания.

Повернуть панель управления к передней стороне котла. Пропустить

кожух вдоль проводки электрода розжига, снять крышку с электриче-

ских  частей  при  использовании  крепежных  зажимов  и  отсоединить

провода электрода розжига от платы (рис. 4.10). Открепить кабель он

нижней части основания воздушной коробки. Снять крепежные винты,

прикрепляющие горелку.

С помощью разводного или гаечного ключа снять штуцеры и шайбы и

заменить их на предоставленные в комплекте (рис. 4.11).

  Обязательно  использовать  только  содержащиеся  в  комплекте,

даже в случае коллекторов без шайб.

Заменить горелку в камере горения и затянуть винты, закрепляющие

ее к газовому коллектору.

Разместить  изоляционную  втулку  с  электродом  розжига  в  гнездо  на

воздушной коробке и вновь подсоединить кабель электрода розжига.

Вернуть на место крышку камеры сгорания и воздушную коробку.

Открыть крышку электрических компонентов при использовании кре-

пежного зажима.

При настройке с метана на LPG, установить перемычку в положение

JP6 (рис. 4.9).

При  настройке  с  LPG  на  метан,  установить  перемычку  в  положение

JP6 (рис. 4.9).

При  завершении  настройки,  вновь  отрегулировать  котел  в  соответ-

ствии с инструкциями соответствующего раздела.

Вернуть на место все ранее снятые компоненты.

Вновь подключить питание котла и вновь открыть газовый кран (когда

котел функционирует, проверить, что уплотнения контура подачи газа

функционируют соответствующим образом) и прикрепить новую иден-

тификационную табличку, включенную в комплект

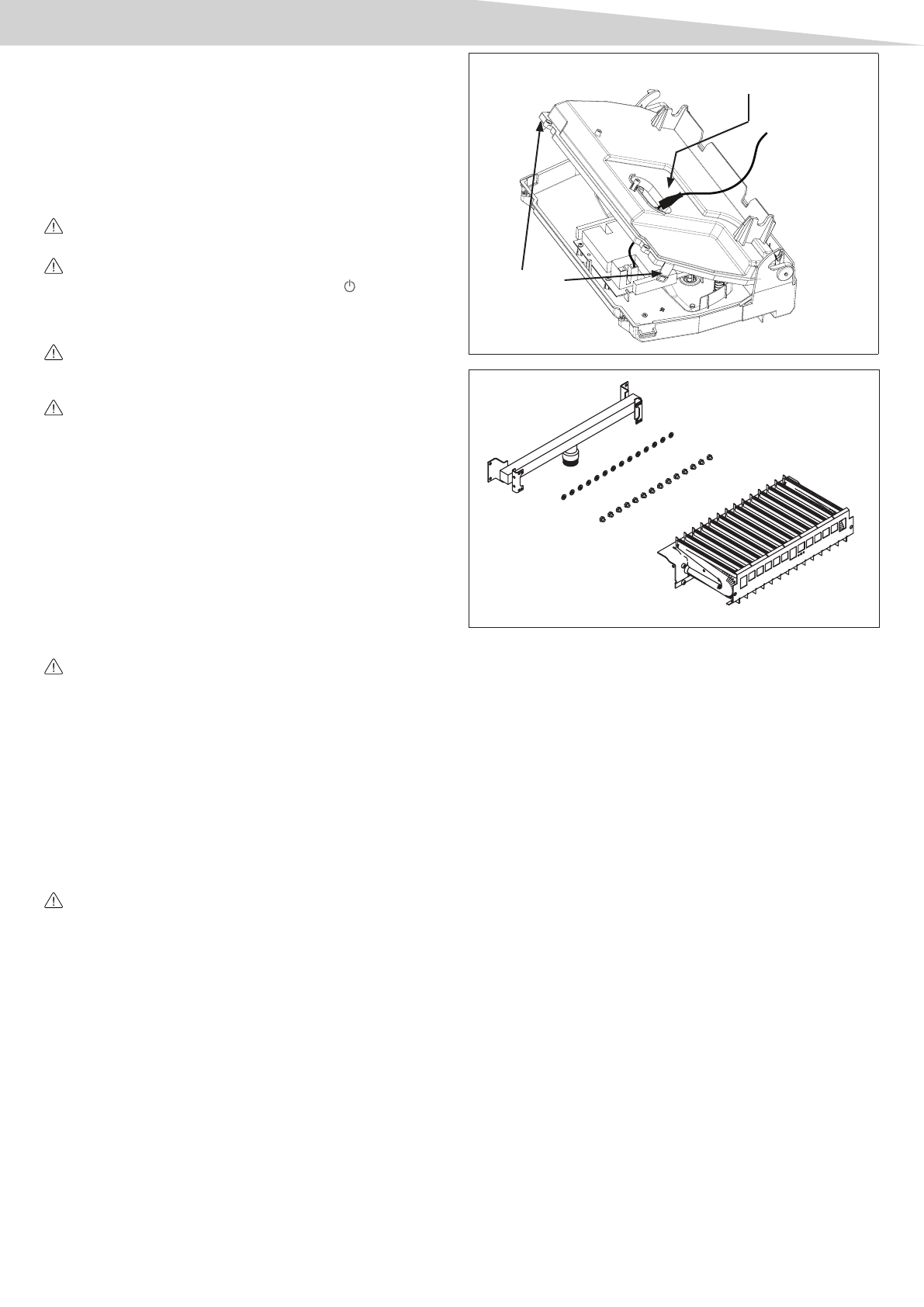

рис

. 4.11

Техобслуживание

Периодическое  техобслуживание  регламентируется  местными  и  на-

циональными регламентами.

Это необходимо в целях безопасности, соответствующего функциони-

рования и использования котла.

Рекомендуется выполнять периодический анализ продуктов сгорания

пользователем в целях проверки эффективности и загрязняющих вы-

бросов котла, в соответствии с текущими регламентами.

Следующие проверки должны выполняться на ежегодной основе:

-   общая проверка функционирования прибора

-   проверка уплотнений газового контура и их замена в случае необхо-

димости

-   проверка уплотнений водного контура и их замена в случае необхо-

димости

-   визуальная  инспекция  общего  вида  котла;  демонтаж  и  очистка  ка-

меры сгорания, в случае необходимости

-   визуальная  инспекция  компонентов  горения;  демонтаж  и  очистка

горелки/форсунок, в случае необходимости

-   визуальная проверка в целях гарантии отсутствия утечек воды или

ржавчины на соединениях

-   визуальная  проверка  для  гарантии  того,  что  предохранительный

клапан на отводе не закупорен

-   проверка функционирования всех защитных приспособлений

-   проверка давления расширительного бака

-   проверка давления системы (от 1 до 1.2 бар)

-   проверка функционирования в режиме отопления и горячего водо-

снабжения

-   проверка электрической системы на комплектность

-   очистка горелки

-   очистка теплообменника

В  случае  если  наружная  поверхность  прибора  нуждается  в  очистке,

следует использовать тряпку, смоченную мыльной водой.

Не  использовать  агрессивные  чистящие  средства,  инсектициды  или

токсичные средства.

Не производить очистку прибора или его компонентов легко возгорае-

мыми веществами (например, нефть, спирт и т.д.).

рис
