8

ОПИСАНИЕ ПРИБОРА

Защитные устройства

Котёл  оснащен  следующими  защитнымиу  стройствами,  которые  ни

при каких обстоятельствах НЕ ДОЛЖНЫ отключаться.

  Котёл не должен использоваться в случае несанкционированно-

го вмешательства в защитные приспособления, или если они не

работают.

  Замена защитных приспособлений должна производиться авто-

ризованными техническими специалистами, при использовании

оригинальных запасных частей.

Термостат дымовых газов (рис. 2.4)

Термостат дымовых газов (рис. 2.4)

Расположен  сбоку  от  вытяжного  колпака  дымовых  газов  и

действует,  блокируя  котел  в  случае  сбоев  в  контуре  выброса

газов (возвращение отработанных газов в окружающую среду).
Термостат дымовых газов может сработать и при определенных

погодных  условиях,  соответственно,  в  этом  случае  можно

попробовать  снова  включить  котел:  перевести  переключатель

режимов  в  положение      (OFF-RESET),  подождать  несколько

секунд,  после  чего  установить  переключатель  в  нужное

положение.  Если  после  нескольких  попыток  разблокировать

котел  проблема  возникнет  снова,  следует  обратиться  к

квалифицированному технику

Предохранительный термостат

прерывает функционирование котла и переводит его в режим блоки-

ровки в следующих случаях:

-  избыточная температура воды в системе отопления

-  пониженное давление воды внутри котла

-  пониженная циркуляция в системе отопления

-  насос заблокирован

-  неисправность платы управления котла.

Предохранительный клапан и реле давления воды

прерывает функционирование котла и переводит его в режим блоки-

ровки в случае чрезмерного или несоответствующего давления воды.

Ограничительный термостат

прерывает функционирование котла и переводит его в режим блоки-

ровки в случае перегрева первичного контура.

3. ИНСТРУКЦИИ ПО УСТАНОВКЕ

Место установки

Установка  котла  должна  производиться  квалифицированным  персо-

налом в соответствии с действующими местными регламентами.

Кроме того, следует соблюдать местные противопожарные правила и

регламенты работы с газовым оборудованием, а также другие нацио-

нальные или местные нормативы.

Этот котел Perla предназначен для установки в помещениях, которые

отвечают  необходимым  требованиям  к  вентиляции,  или  снаружи,  в

частично закрытых пространствах, где котел защищён от воздействия

атмосферных факторов.

В  помещении  установки  котла  не  должно  быть  пыли  или  других  воз-

гораемых предметов или материалов и коррозионных газов. Следует

обеспечить  соответствующее  расстояние  в  целях  возможности  вы-

полнения  регулярного  техобслуживания  (см.Рис.  3.1).  Установка  за-

прещена  в  местах  с  риском  возгорания  (например:  автомастерские,

гаражи) газовых приборов и соответствующих дымоотводов, отводных

труб дымового газа и труб забора воздуха для горения.

Запрещается установка над каминами и плитами.

Установка в помещениях общего пользования запрещена, за исключе-

нием случаев установки в специально отведенных для этого техниче-

ских помещениях, предназначенных для каждого отдельного здания и

доступных только для пользователя.

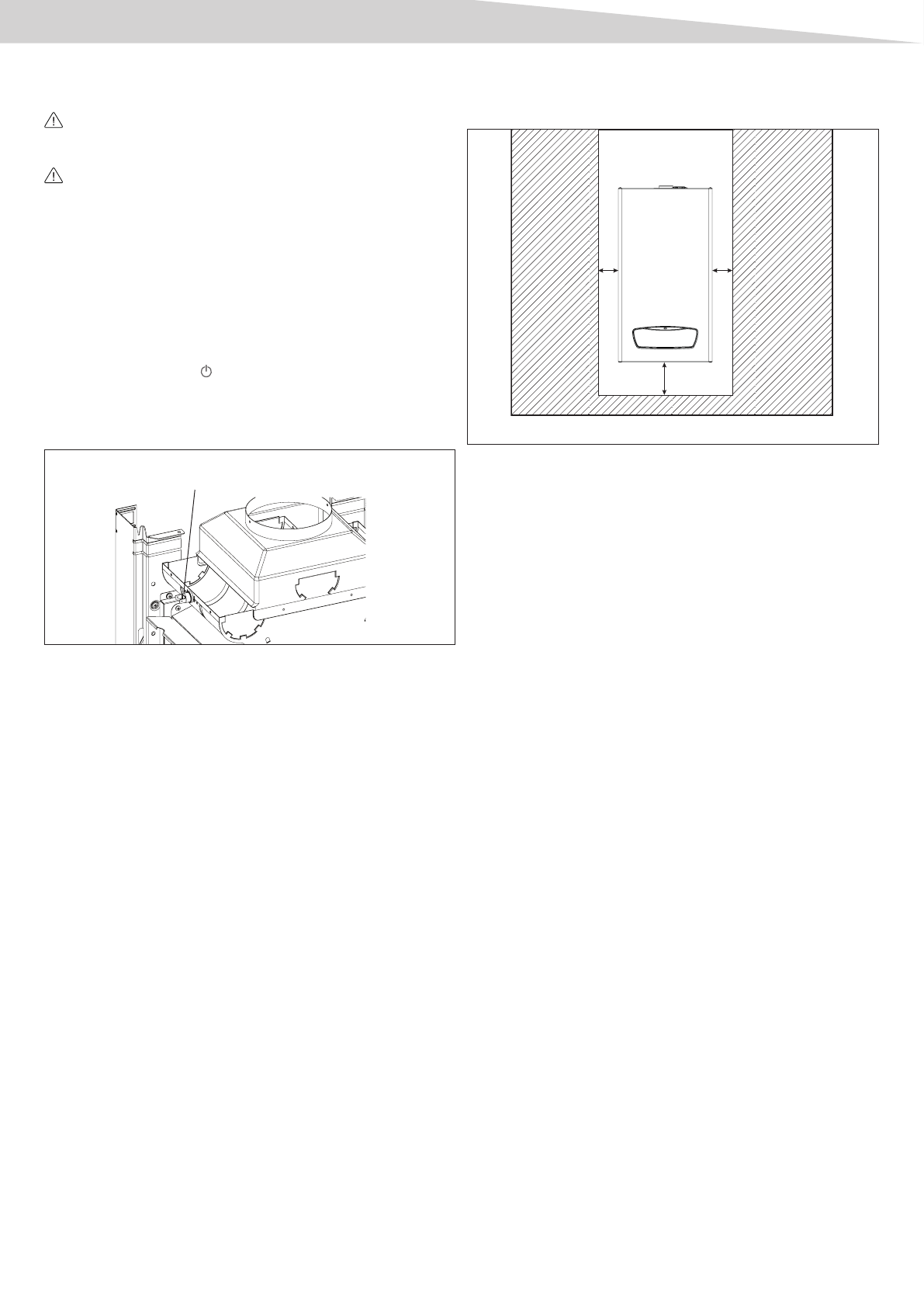

рис

. 3.1

250 mm

10 mm

10 mm

Котлы  категории  В  представляют  собой  аппараты  с  открытой

камерой, забирающие воздух для горения из среды, в которой

устанавливается котел. Вывод дымовых газов осуществляется

путем  естетственной  тяги.  Данное  оборудование  нельзя

устанавливать  в  помещениях,  которые  используются  как

спальня,  ванная  комната,  душевая,  или  же  где  имеются

открытые дымоходы без притока собственного воздуха.

Необходимо, чтобы в помещениях, в которых будет установлено

данное газовое оборудование, был приток воздуха, по крайней

мере в количестве, необходимом для исправного сгорания газа

и вентиляции помещения.

Естественный  приток  воздуха  должен  происходить  напрямую

через:

-  постоянные  отверстия,  устроенные  в  стенах  помещения,

которое необходимо проветривать, и выходящих наружу.

  Данные  отверстия  должны  быть  выполнены  таким  образом,

чтобы они не могли засориться ни изнутри, ни снаружи.

  Закройте  отверстие  решеткой,  металлической  сеткой  или

подобным материалом; при этом не должно уменьшиться его

полезное сечение.

  Отверстия  должны  находиться  вблизи  уровня  пола  и  не

должны  мешать  работе  устройств,  выводящих  продукты

сгорания;  если  выполнение  этого  условия  невозможно,

необходимо  увеличить  как  минимум  на  50  %  сечение

вентиляционных отверстий.

-  одиночные

вентиляционные

воздуховоды

или

же

коллективные с разветвлениями.

Воздух для вентиляции должен забираться напрямую снаружи,

в зоне, далекой от источников загрязнения.

Допустима также и косвенная вентиляция посредством забора

воздуха  из  помещений,  примыкающих  к  помещению,  которое

необходимо  проветривать.  Для  этого  необходимо  изучить

предупреждения  и  ограничения,  указанные  в  действующих

нормах.

В  помещении,  в  котором  будет  установлен  газовый  котел,

должна  обеспечиваться  соответствующая  вентиляция  в

соответствии с действующими нормами.

Подробные  предписания  по  установке  дымохода  и  газовых

труб  и  по  вентиляции  помещения  содержатся  в  действующих

нормах.  Кроме  того,  в  соответствии  с  теми  же  нормами,  в

помещении запрещена установка электрических вентиляторов

и вытяжных устройств.

Котел  снаружи  должен  быть  снабжен  дымоотводом,  диаметр

которого должен быть не меньше муфты вытяжного колпака.

Перед  тем,  как  подсоединить  соединительную  трубку  к

дымоходу,  необходимо  удостовериться,  что  у  него  хорошая

тяга, нет сужений и что к вытяжке не подсоединены выводные

трубки  других  аппаратов.  При  наличии  соединений  с

вытяжками,  имевшимися  ранее,  необходимо  удостовериться,

что они полностью очищены, потому что шлак, отходя от стенок

во время работы котла, может закрыть проход дымовым газам,

что чрезвычайно опасно для пользователя.

рис

. 2.4

термостат дымовых газов
