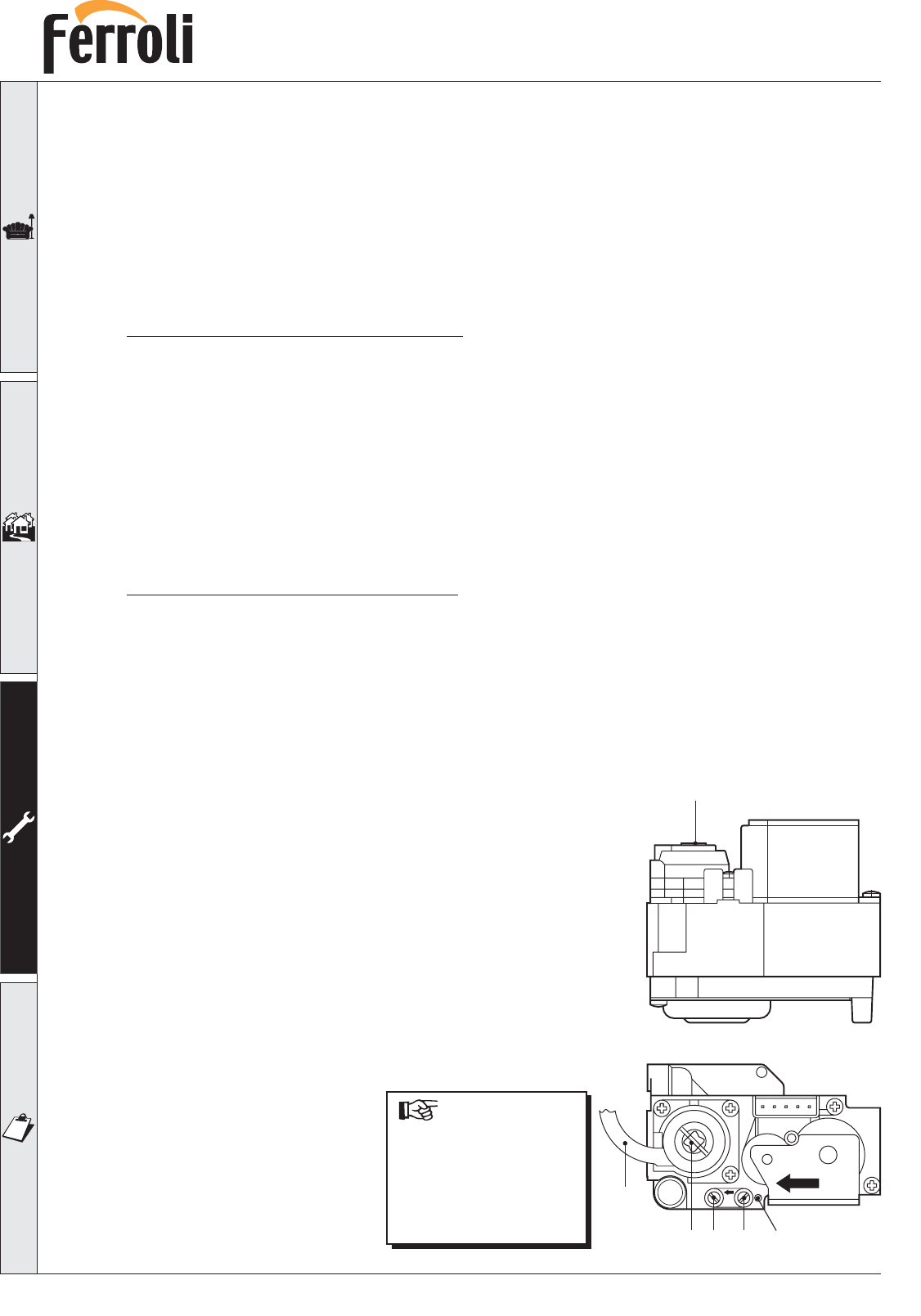

ЭКСПЛУАТАЦИЯ; ОБСЛУЖИВАНИЕ - Ferroli New Elite C24 - Инструкция по эксплуатации - Страница 20

NEW ELITE C 24

Е

20

IN

OUT

C

F

E B

A

D

Условные

обозначения

A

Точка

для

измерения

давления

на

выходе

B

Точка

для

измерения

давления

на

входе

C

Защитный

винт

D

Винт

регулировки

минимального

давления

E

Винт

регулировки

максимального

давления

F

Трубка

компенсации

давления

3.

ЭКСПЛУАТАЦИЯ

И

ТЕХНИЧЕСКОЕ

3.1

Регулирование

Регулирование

и

смена

газообразного

топлива

должны

проводится

только

подготовленным

,

квалифицированным

персоналом

.

FERROLI S.p.A.

не

несет

никакой

ответственности

за

нанесение

ущерба

установкой

в

случае

произведения

изменений

в

установке

не

специалистом

.

Смена

типа

газа

Установка

может

работать

на

природном

или

сжиженном

газе

,

и

поставляется

,

настроенной

на

один

из

видов

топлива

,

эти

данные

указываются

на

упаковке

и

на

табличке

изготовителя

на

самом

агрегате

.

Если

возникает

необходимость

перевода

котла

на

другой

тип

газа

,

необходимо

приобрести

соответ

-

ствующий

набор

оборудования

для

перенастройки

,

действуя

следующим

образом

:

1.

Замените

сопла

на

горелке

и

запальнике

,

соплами

,

указанными

в

технических

характеристиках

(

глава

 4),

в

соответствии

с

типом

используемого

газа

.

2.

С

помощью

контрольного

табло

или

дистанционного

управления

изменить

значение

параметра

 1

в

меню

параметров

котла

 (0 -

метан

, 1-

сжиженный

газ

).

3.

Отрегулируйте

давление

газа

на

горелке

для

минимальной

и

максимальной

мощности

,

как

описано

в

соответствующем

параграфе

.

4.

Наклейте

специальный

значок

на

котел

,

для

обозначения

типа

используемого

газа

.

Регулирование

давления

на

горелке

В

настоящем

агрегате

,

работающем

на

принципе

модуляции

пламени

,

используются

две

постоян

-

ные

величины

давления

:

минимальная

и

максимальная

,

которые

должны

соответствовать

значени

-

ям

,

приведенным

в

таблице

технических

данных

для

используемого

типа

газа

.

-

Подключите

надлежащий

манометр

к

контрольной

точке

измерения

давления

 "

В

",

расположенной

после

газового

клапана

.

-

Отсоедините

трубку

компенсации

давления

 "F".

Снимите

защитный

винт

 "C".

-

Нажмите

клавиши

 RESET

и

 "-"

одновременно

 (

работа

в

режиме

 TEST

с

минимальной

мощностью

).

-

Поверните

ручку

регулировки

температуры

в

системе

отопления

на

минимальное

значение

.

-

Отрегулируйте

значение

минимального

давления

с

помощью

регулировочного

винта

 "D",

поворачивая

его

по

часовой

стрелке

для

уменьшения

и

против

часовой

стрелки

для

увеличения

.

-

Нажмите

клавиши

 RESET

и

 "+"

одновременно

 (

работа

в

режиме

 TEST

с

максимальной

мощностью

).

-

Повернуть

ручку

регулировки

температуры

в

системе

отопления

на

максимальное

значение

.

-

Отрегулируйте

значение

максимальное

давление

с

помощью

регулировочного

винта

 "

Е

",

поворачивая

его

по

часовой

стрелке

для

увеличения

и

против

часовой

стрелки

для

уменьшения

.

-

Подсоедините

трубку

компенсации

давления

 "F".

-

Установите

защитный

винт

 "

С

".

После

определения

значения

давления

Рис

. 11

ОБСЛУЖИВАНИЕ

или

его

регулировки

обязательно

запломби

-

руйте

регулировочный

винт

краской

или

специ

-

ально

предусмотренной

для

этой

цели

печатью

.
