FORTUNA

8

RU

4.  УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4.1  Регулировки

Регулировку котла, его переналадку и техническое обслуживание могут проводить только

сервисные  специалисты  организации,  имеющей  соответствующую  лицензию  на  проведе

-

ние  данного  вида  работ.  Специалисты  должны  быть  аттестованы  и  иметь  необходимые

разрешения и документы, подтверждающие их классификацию.

Пользователям и людям, не имеющим необходимых разрешений и документов для рабо

-

ты с газовым оборудованием, категорически запрещаются любые манипуляции с котлом,

связанные с его настройкой по давлению газа (регулировкой по мощности), переналадкой

на другой вид (тип) газа и с его техническим обслуживанием. В случае нарушения данного

запрета,  гарантийные  обязательства,  которые  производитель  (дилер)  должен  соблюдать

во время гарантийного срока эксплуатации котла, будут прекращены, а гарантия на котел

утрачена.

Параметры автоматики котлов

Для входа в режим настройки параметров – нажать кнопку

«

RESET»

 на 12 сек. Кнопками

отопления  изменяется  номер  параметра  Кнопками  ГВС  изменяется  значение  параметра.

(см. таблицу 8). Значение запоминается автоматически.

Для выхода из режима настройки параметров – нажать кнопку

«

RESET»

 на 12 сек.

Таблица 8 – Расшифровка значений в сервисном меню

Параметр

Диапазон

По умолчанию

№

Описание

P01

Тип газа

00 – NG (природный)

00

01 – LPG (сжиженный)

P02

Скорость нагрева системы отопления

0 – 20°С/мин

05

P03

Задержка включения горелки на систему

отопления после подачи электропитания

0 – 10 мин

01

P04

Время выбега насоса в режиме отопления

0 – 20 мин

06

P05

Максимальная температура отопления

31 – 85°С

85

P06

Температура выключения горелки в

режиме ГВС (при Р09 = 00, 02, 04, 06)

00 – заданная t° ГВС +15°С

00

01 – не активно

Температура включения бойлера

(при Р09 = 01, 03, 05, 07)

0 – 10°С

05

P07

Максимальная температура ГВС

55 – 65°С

55

P08

Частота электропитания

00 = 50Гц

00

1 = 60Гц

P09

Двухконтурный турбированный

00 для газового клапана

с

электронной

настройкой

зависит от модели

котла

Одноконтурный турбированный

01

Двухконтурный атмосферный

02

Одноконтурный атмосферный

03

Двухконтурный турбированный

04

для газового клапана

с

механической

настройкой

Одноконтурный турбированный

05

Двухконтурный атмосферный

06

Одноконтурный атмосферный

07

P10

Мощность розжига

10 – 70

15

P11

Нижняя точка гистерезиса отопления

5 – 15°С

15

DIP – переключатели электронной платы (см. рис. 20)

DIP1 – Температура отопления
ON:

 30–55

°С

OFF:

 30–85

°С

DIP2 – Мощность котла в режиме ГВС
ON:

 45% номинальной мощности котла в режиме ГВС

OFF:

 номинальная мощность котла в режиме ГВС

DIP3 – Вид датчика протока ГВС
ON:

 герконовый датчик протока воды

OFF:

 датчик расхода воды (расходомер)

DIP4 – Тип теплообменника
ON:

 Вторичный теплообменник ГВС

OFF:

 Битермический теплообменник

Перенастройка на другой тип газа

Агрегат рассчитан для работы как на метане, так на сжиженном нефтяном газе. Подготовка

котла к работе на том или другом газовом топливе производится на заводе, причем соот

-

ветствующее  указание  приведено  на  упаковке,  а  также  на  табличке  технических  данных,

установленной  на  самом  агрегате.  В  случае  необходимости  перевода  котла  на  работу

с газом, отличным от газа, для которого он был настроен на заводе, необходимо приобрести

специально  предусмотренный  для  этой  цели  комплект  для  переоборудования  и  действо

-

вать, как указано ниже:

1.

Отключите электрическое питание от котла и закройте газовый вентиль.

2.

Замените форсунки на горелке, устанавливая форсунки, рекомендованные в таблице

с техническими данными на стр. 10, в зависимости от используемого типа газа.

3.

Подайте питание на котел и откройте газовый вентиль.

4.

Изменение параметра, соответствующего типу газа:

•  установите котел в режим ожидания

•  удерживайте кнопку

«RESET»

 10 секунд на дисплее появится надпись РО1;

•  кнопками ГВС измените параметр на «1» – значение для сжиженного газа;

•  удерживайте кнопку

«RESET»

 10 секунд для выхода из режима настройки;

•  котел вернется в режим ожидания;

5.

Отрегулируйте минимальное и максимальное давление на горелке (см. соответствую

-

щий параграф), задавая значения из таблицы технических данных для используемого

типа газа.

6.

Наклейте этикетку, содержащуюся в комплекте по переводу на другой тип газа, возле

таблички с техническими данными, чтобы подтвердить состоявшийся перевод.

Активация тестового режима TEST

В  любом  рабочем  режиме  («зима»  или  «лето»)  при  включенной  горелке  одновременно

нажмите на кнопки системы ГВС (поз. 1 и 2 – рис. 1) на 5 секунд, чтобы включить режим

TEST Котел включится на максимальной мощности, заданной так, как указано в следующем

параграфе.
На  дисплее  мигают  символы  отопления  и  ГВС  (рис.  14);  рядом  отображается  мощность

отопления.

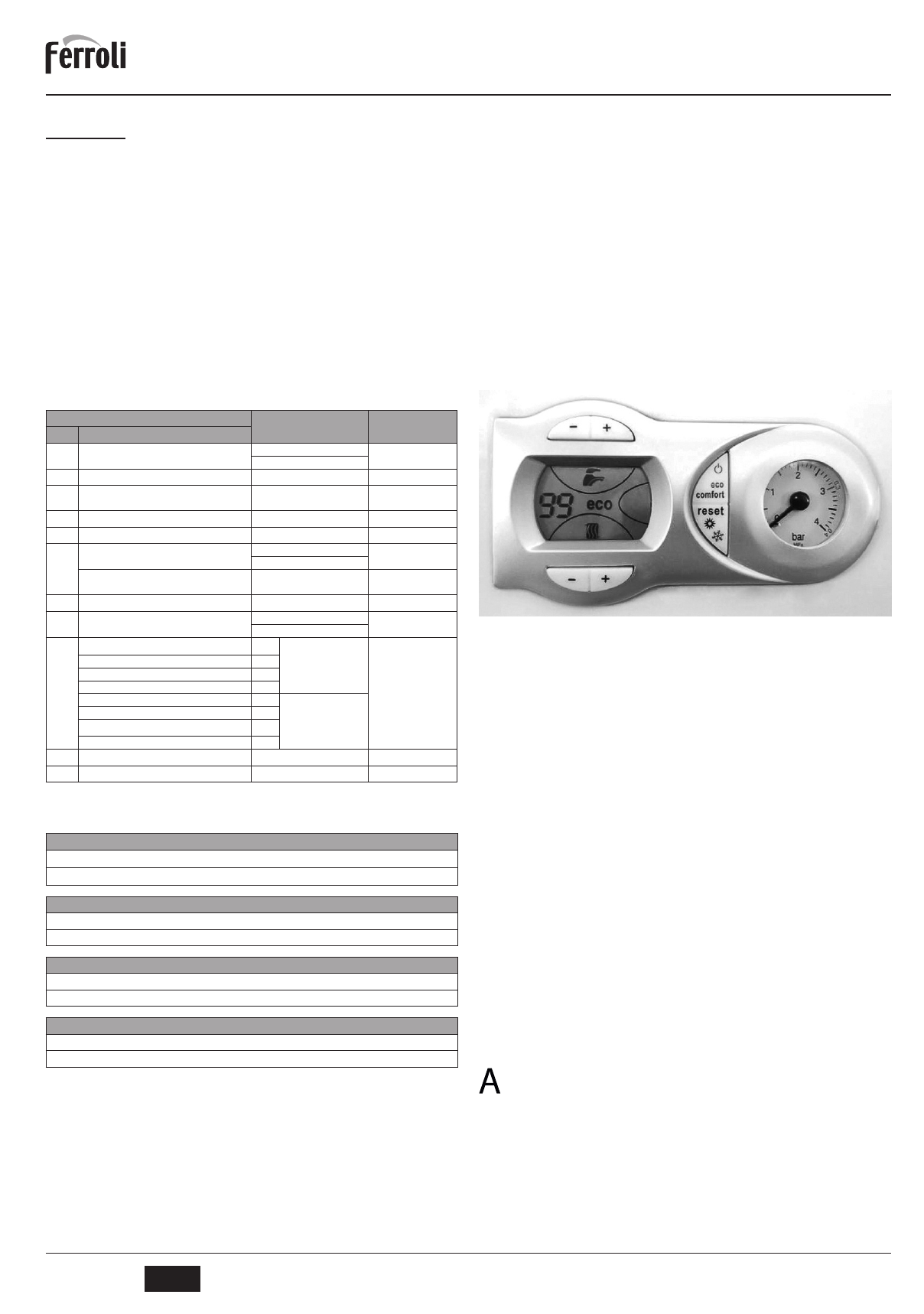

рис. 14 – Режим TEST (мощность системы отопления = 100%)

Нажмите на кнопки системы отопления (поз. 3 и 4 – рис. 1) для увеличения или уменьшения

мощности (минимальная мощность = 00%, максимальная мощность = 100% (индикация 99)).
В случае активации режима TEST и забора воды ГВС, достаточного для активации режима

ГВС, котел остается в режиме TEST, но 3-ходовой клапан переключается в режим ГВС.
Для отключения режима TEST одновременно нажмите на кнопки ГВС (поз. 1 и 2 – рис. 1)

в течение 5 секунд.
Режим TEST в любом случае автоматически отключится через 15 минут или по завершении

забора воды ГВС ( в случае если величина забора достаточна для активации режима ГВС).

Регулировка давления на горелку

Этот  агрегат,  относящийся  к  типу  с  модулируемым  пламенем,  имеет  два  фиксированных

значения давления: минимальное и максимальное. Эти значения следует взять из таблицы

технических данных на основе используемого типа газа.

•  Подключите манометр к штуцеру для замера давления «В», расположенному на выхо

-

де из газового клапана.

•  Снимите защитный колпачок «D», открутив винт «А».

•  Запустите котел в режим TEST.

•  При  необходимости  кнопками  отопления  отрегулируйте  максимальную  мощность  на

максимальное значение.

•  Отрегулируйте  максимальное  давление  винтом  «G»,  поворачивая  его  по  часовой

стрелки для увеличения и против часовой стрелки – для уменьшения давления.

•  Отсоедините один из двух проводов от катушки модуляции «С» на газовом клапане.

•  Отрегулируйте минимальное давление винтом «Е», поворачивая его по часовой стрел

-

ки для увеличения и против часовой стрелки – для уменьшения давления.

•  Подсоедините провод, ранее снятый с катушки модуляции.

•  Убедитесь, что максимальное давление не изменилось отсоедините манометр, затяни

-

те запорный винт штуцера «И».

•  Верните на место защитный колпачок «D».

•  Для  завершения  режима  TEST  повторите  процедуру  его  активации  или  подождите

15 минут.

После  проверки  давления  или  его  регулировки  необходимо  запечатать

краской или специальной печатью защитный колпачок «D».
