FORTUNA

13

RU

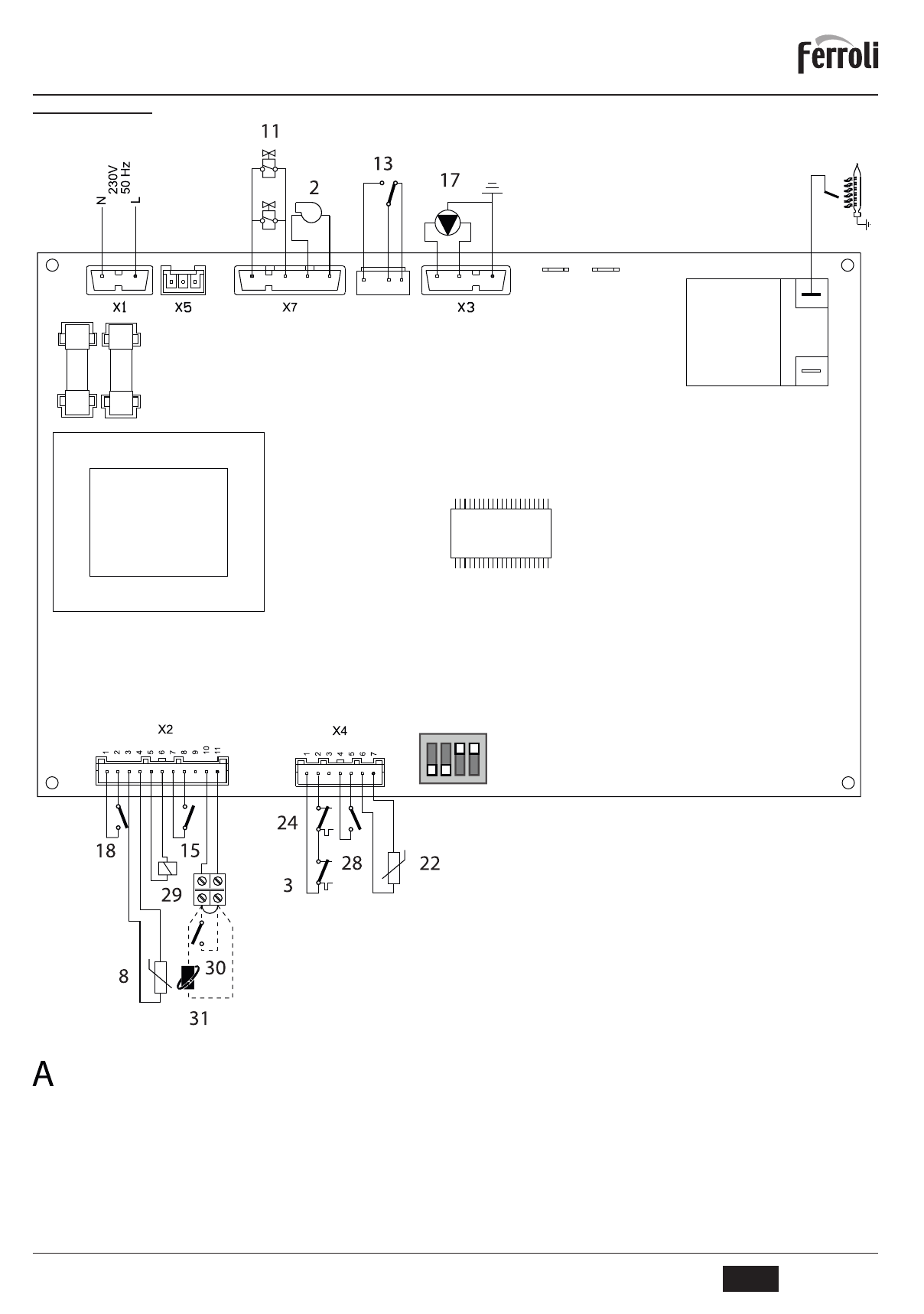

5.5  Электрическая схема

Внимание: Перед подключением

комнатного термостата

 или

устройства дистан

-

ционного управления с таймером

 необходимо удалить перемычку на клеммной

колодке.

2 – Вентилятор
3 – Предельный термостат ГВС*
7 – Электрод
8 – Датчик NTC ГВС
11 – Газовый клапан
13 – Трехходовой кран
15 – Датчик протока ГВС
17 – Циркуляционный насос

18 – Реле минимального давления
22 – Датчик NTC отопления
24 – Предельный термостат отопления
28 – Прессостат дымоудаления (для котлов «F») или термостат дымоудаления (для котлов «С»)
29 – Катушка модуляции газового клапана
30 – Комнатный термостат
31 – Пульт дистанционного управления
* – в данной модели не применяется

7

ON

DIP – переключатели

2

3

4

1

рис. 20 – Электрическая схема
