FG
26
FR
cod. 3540I950 - 06/2007 (Rev. 00)
2.5 Branchements électriques
Montage panneau de commandes
1. Enlever le couvercle du panneau de commandes
"P"
en dévissant les deux vis latérales
"V"
.
2. Amener les câbles du ventilateur
"B"
, de la sonde
"A"
et du micro-interrupteur porte "C" comme indiqué sur fig. 4
3. Relier le câble ventilateur au bornier en respectant les couleurs indiquées sur fig. 5 et fixer le condenseur
"R"
avec
le collier adhésif spécial.
4. Relier le câble du micro-interrupteur
"C"
aux bornes comme indiqué sur fig. 5.
5. Insérer la sonde
"A"
dans le puits spécial.

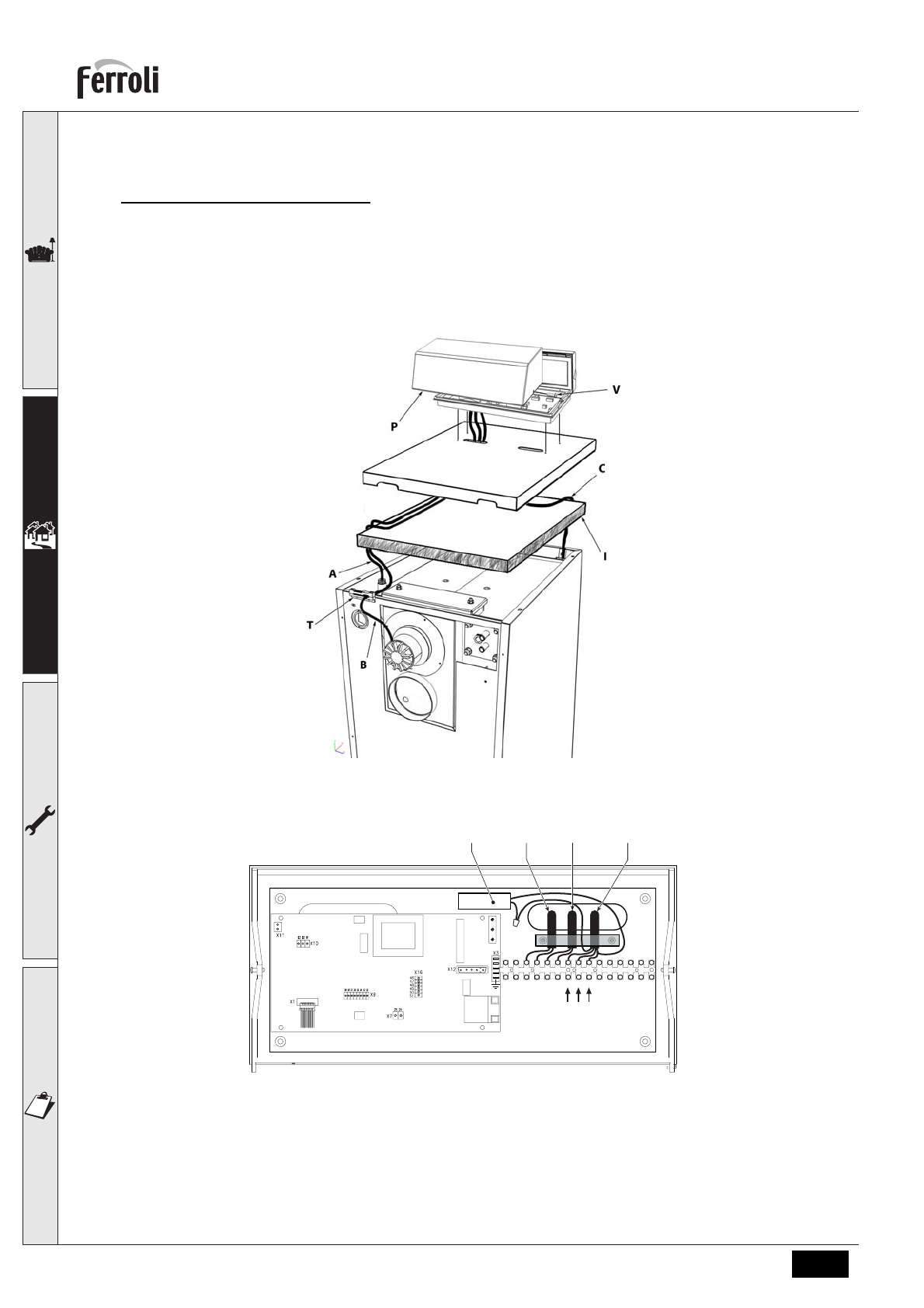

fig. 4 - Montage panneau de commandes
fig. 5 - Raccordement au bornier
C
Condenseur
16
Ventilateur
34
Capteur de température chauffage
296
Micro-interrupteur porte
14 13 12 11 10 9 8 7 6 5 4 3
34
296
16
Nero/Bianco
Blu
Giallo/V
erde
R
