ECONCEPT 50A
15
Двухтрубная газоходная система

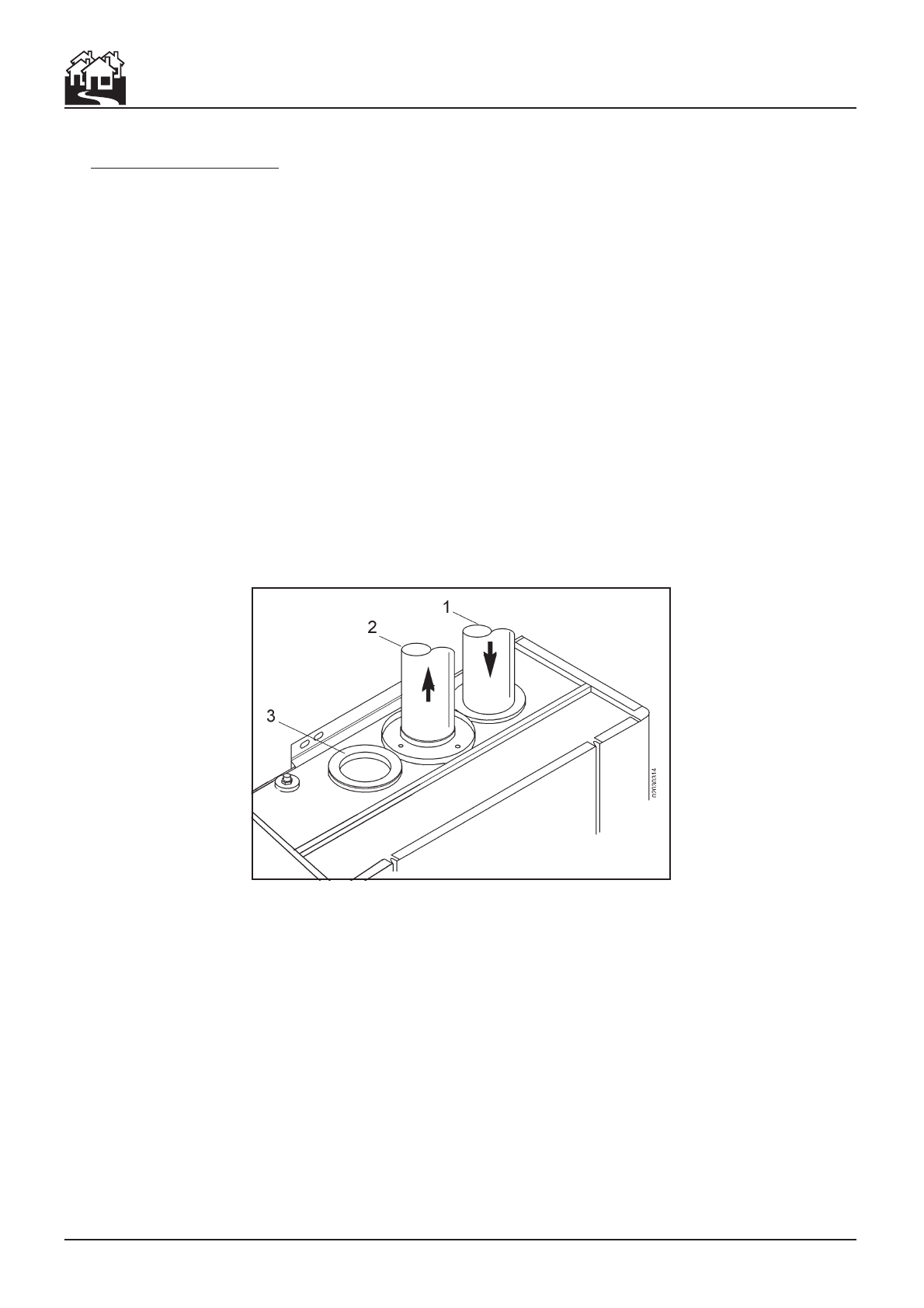

Рис. 10
Непосредственно к котлу могут быть подключены отдельные трубы для забора воздуха и выхлопа
дымовых газов как показано на рис. 10.
По требованию заказчика может поставляться широкий диапазон труб, поворотов и аксессуаров. Для
различных компонентов смотри таблицы 1-2 или каталог аксессуаров для дымоходов.
Для того чтобы убедится, что длина трубы не превышает максимально допустимой длины, может быть
выполнен простой расчет:
Для каждого компонента, таблица 1-2 потери давления в "эквиваленте воздухо-метрe", в зави-
симости от места установки компонента и от него самого (воздухозаборный или выхлопной,
вертикальный или горизонтальный).
Потери называются "эквивалент длины" так как относятся к потерям длины в газоходе за счет
функциональных потерь в поворотах. Например, 90°
∅
80 поворот в выхлопном газоходе имеет
потери эквивалентные 2.5 воздухо-метрам, что эквивалентно 2.5 линейным метрам трубы.
Имея готовую схему двухтрубной системы, добавьте потери в эквивалент-метрах, в соответст-
вии с местом установки всех компонентов и аксессуаров системы
Проверьте, чтобы общие рассчитанные потери составляют 45 эвивалент-метров или меньше.
1
2
3
Характеристики
