DOMITOP F 24 E
6

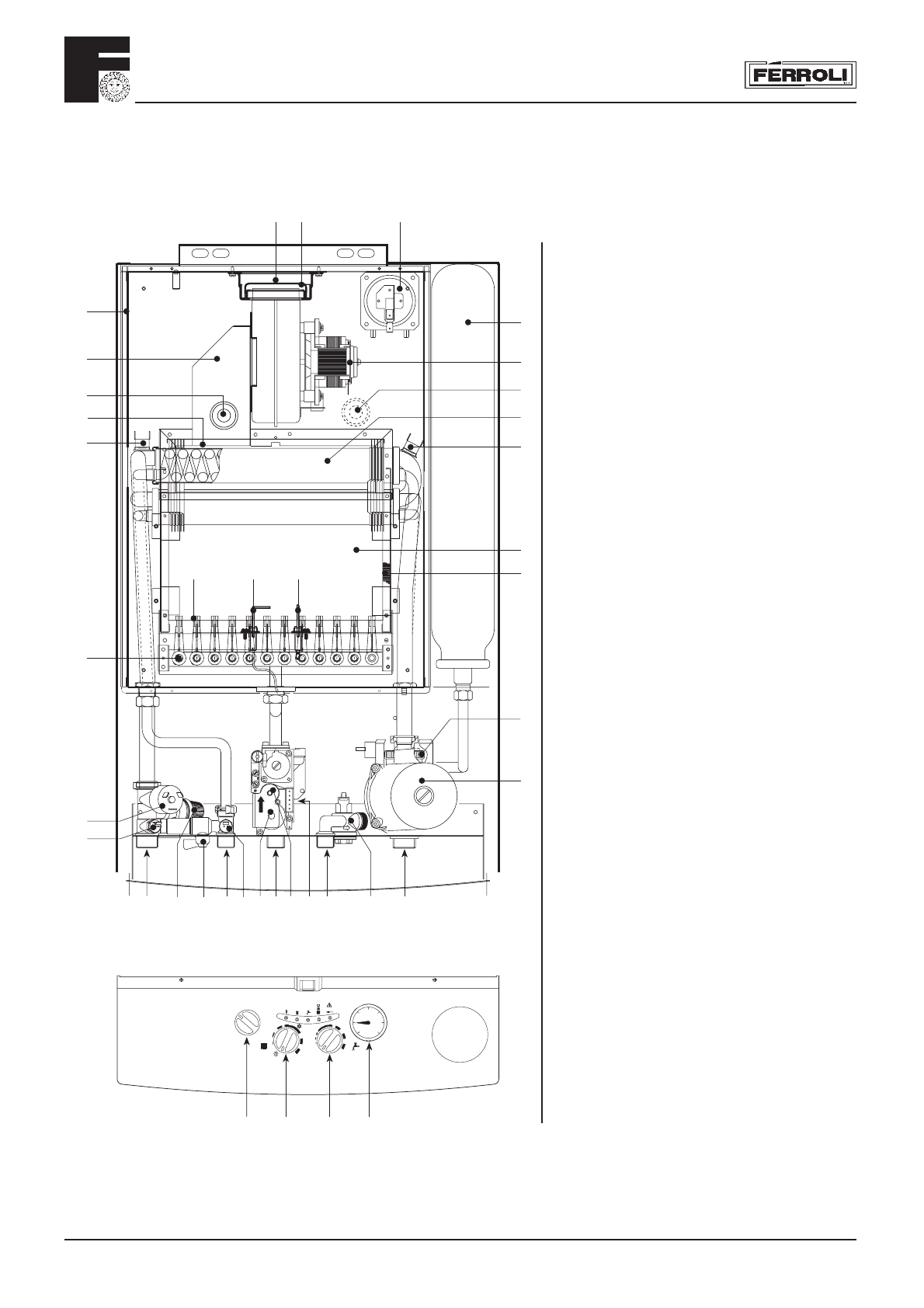

2.02 Общий вид и основные компоненты
Описание
5
Герметичная камера
7
Вход газа
8
Выход санитарной воды
9
Вход санитарной воды
10
Подача в систему
11
Обратка системы
14
Предохранительный клапан
16
Вентилятор
19
Камера сгорания
20
Узел горелок
21
Главное сопло
22
Горелка
26
Изоляция камеры сгорания
27
Медный теплообменник для
отопления и ГВС
28
Коллектор дыма из теплообменника
29
Внутренний выход дыма
32
Циркуляционный насос
34
Датчик температуры отопления
36
Автоматический воздушный клапан
42
Датчик температуры санитарного горячего
водоснабжения
43
Прессостат воздуха
44
Газовый клапан
49
Предохранительный термостат
50
Предельный термостат отопления
56
Расширительный бак
63
Настройка температуры
отопления
73
Антиморозный термостат
74
Подпиточный кран
80
230V-24V + room stat terminal blocks
81
Электрод зажигания
82
Ионизационный электрод
84
Первый оператор газового клапана
85
Второй оператор газового клапана
90
Клемма для измерения давления газа
91
Клемма для измерения давления воздуха
98
On/Off/Reset переключатель
114 Прессостат воды
132 Дефлектор уходящих газов
136 Расходомер
145 Гидрометр
157 Настройка температуры санитарной
горячей воды
187 Диафрагма уходящих газов
Рис. 2
29
43
16
27
50
19
49
28
5
20
21
26
132
187
90
91
81
82
22
56
IN
OUT
MIN
R
E
S
E
T
O
FF
ON
0
5
1
2
3
4
6
10
8
74
7
84
85 44
136
32
36
114
34
14
42
9
11
bar
98
63
157
145
˚
C
˚
C
