DOMIproject F 24
90
RU
4.3

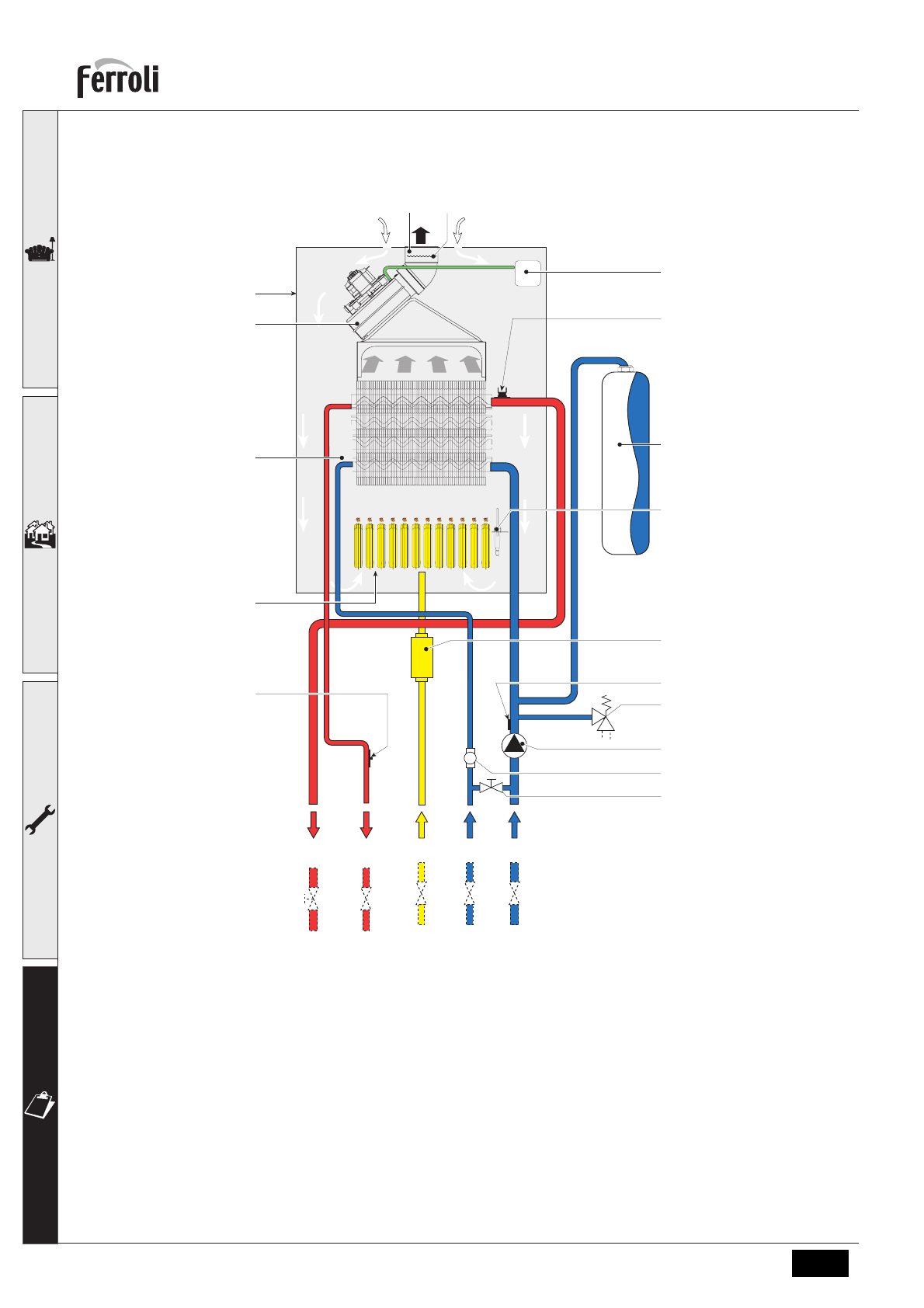

Схема
системы
отопления
и
контура
ГВС
рис
. 21 -
Схема
системы
отопления
и
контура
ГВС
5
Закрытая
камера
7
Подвод
газа
8
Выход
воды
ГВС
9
Подвод
воды
для
контура
ГВС
10
Подача
горячей
воды
в
систему
отопления
11
Возврат
из
системы
отопления
14
Предохранительный
клапан
16
Вентилятор
20
Блок
горелок
27
Медный
теплообменник
для
систем
отопления
и
горячего
водоснабжения
29
Выходной
коллектор
продуктов
сгорания
32
Циркуляционный
насос
системы
отопления
38
Расходомер
42
Датчик
температуры
воды
в
системе
ГВС
43
Реле
давления
воздуха
44
Газовый
клапан
56
Расширительный
бак
74
Кран
для
заливки
воды
в
систему
81
Поджигающий
/
следящий
электрод
114
Реле
давления
воды
187
Диафрагма
продуктов
сгорания
278
Двойной
датчик
(
предохранительный
+
температуры
воды
в
системе
отопления
)
43
56
81
44
20
27
5
29
16
114
42
187
14
74
32
38
11
10
-
+
7
8
9
278
