ATLAS D SI UNIT

26

IT

cod. 3540H930  -  06/2007  (Rev. 00)

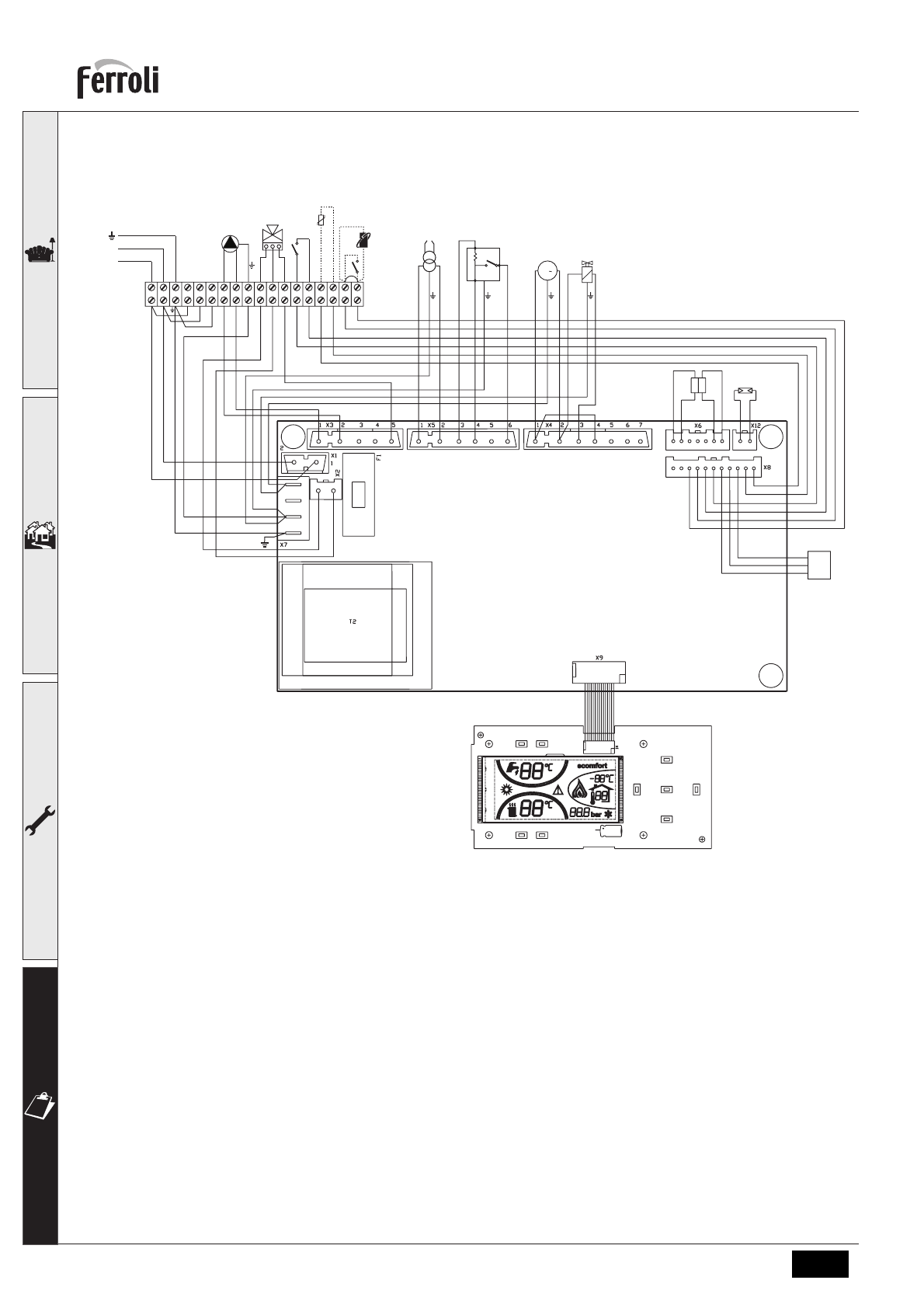

4.4 Schema elettrico

fig. 33 - Schema elettrico

32

Circolatore riscaldamento

38

Flussostato

72

Termoststo ambiente

95

Valvola deviatrice

138

Sonda esterna

139

Unità ambiente

246

Trasduttore di pressione

278

Sensore doppio (Sicurezza + riscaldamento)

TR

Trasformatore d’accensione

PR

Preriscaldatore

FR

Fotoresistenza

MB

Motore bruciatore

VE

Valvola elettromagnetica

DBM06

T° T°

278

OUT

+5V

GND

246

DSP05

L

N

4

5

6

7

8

9 10 11 12 13 14 15 16 17 18

L

N

230V

50Hz

38

32

138

139

72

95

TR

MB

1

M

PR

Tm

VE

FR

1 2
