ATLAS D SI UNIT
15
IT
cod. 3540H930 - 06/2007 (Rev. 00)
3. Servizio e manutenzione
Tutte le operazioni di regolazione, trasformazione, messa in servizio, manutenzione descritte di seguito, devono essere
effettuate solo da Personale Qualificato e di sicura qualificazione (in possesso dei requisiti tecnici professionali previsti dalla
normativa vigente) come il personale del Servizio Tecnico Assistenza Clienti di Zona.
FERROLI
declina ogni responsabilità per danni a cose e/o persone derivanti dalla manomissione dell’apparecchio da parte
di persone non qualificate e non autorizzate.
3.1 Regolazioni

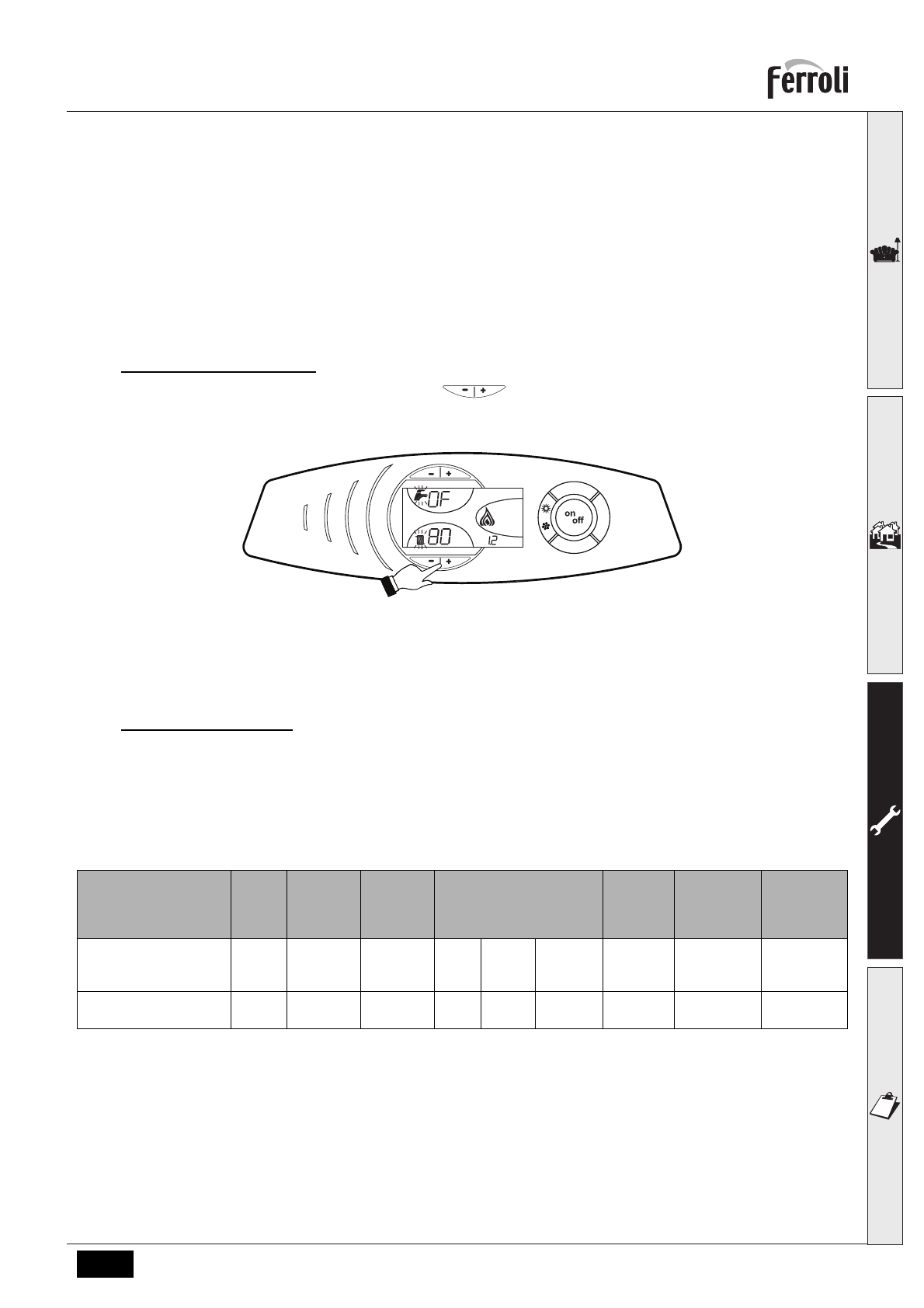

Attivazione modalità TEST
Premere contemporaneamente i tasti riscaldamento
(part. 3 e 4 - fig. 1) per 5 secondi per attivare la modalità
TEST
. La caldaia si accende indipendentemente dalla richiesta impianto o sanitario.
Sul display, i simboli riscaldamento (part. 24 - fig. 1) e sanitario (part. 12 - fig. 1) lampeggiano.
fig. 23 - Modalità TEST
Per disattivare la modalità TEST, ripetere la sequenza d’attivazione.
La modalità TEST si disabilità comunque automaticamente dopo 15 minuti.
Regolazione bruciatore
Il bruciatore è preregolato in fabbrica come riportato nella tabella 2. É possibile tarare il bruciatore ad una potenza di-
versa intervenendo su pressione pompa, ugello, regolazione testa, regolazione aria come riportato ai paragrafi seguen-
ti. In ogni caso, la nuova potenza regolata deve rientrare nel campo di lavoro nominale della caldaia. Dopo aver
effettuato eventuali regolazioni, verificare tramite analizzatore di combustione che il tenore di CO
2
% nei fumi sia tra
11% e 12%.
Tabella. 2 - Regolazione bruciatore
Tabella portata ugelli per gasolio
Nella tabella 3 sono indicate le portate gasolio (in kg/h) al variare di pressione pompa e ugelli.
N.B.
- I valori sottoriportati sono indicativi poiché bisogna tener presente che le portate degli ugelli possono variare del
± 5%. Inoltre con bruciatori aventi il preriscaldatore, la portata di combustibile diminuisce di circa il 10%.
Modello
caldaia
Por-
tata
ter-
mica
Modello
brucia-
tore
Portata
brucia-
tore
Ugello
Pres-
sione
pompa
Regola-
zione
testa
Regola-
zione
aria
kW
Kg/h
US
Gall/
h
Angol
o
Codice
Bar
L
Tacca
ATLAS D 30 SI UNIT
34.8
SUN
2.93
0.75
60°
3560133
0
10
22
10
