ATLAS D SI UNIT
16
IT
cod. 3540H930 - 06/2007 (Rev. 00)
Tabella. 3
Regolazione pressione pompa
La pressione della pompa viene tarata in fabbrica per un funzionamento ottimale e di norma non dovrebbe essere mo-
dificata. Se tuttavia, per particolari esigenze fosse necessario regolare una pressione diversa, una volta applicato il ma-
nometro ed acceso il bruciatore, agire sulla vite di regolazione "6" indicata in fig. 24. Si raccomanda di rimanere
comunque entro il range 10 - 14 bar.

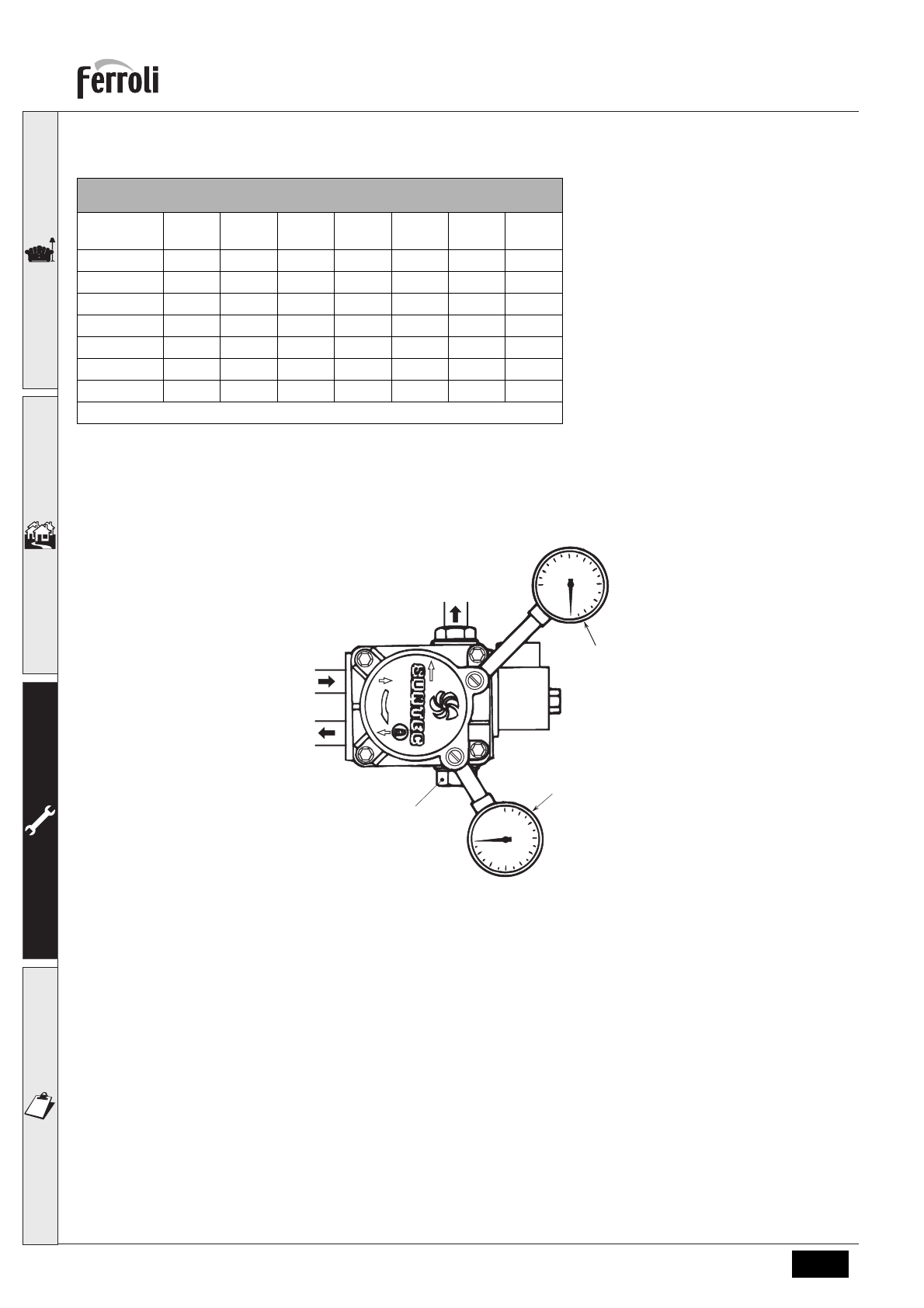

fig. 24 - Pompa
1
- Entrata (aspirazione)
2
- Ritorno con grano di by-pass interno
3
- Uscita all'ugello
4
- Attacco manometro pressione
5
- Attacco vacuometro
6
- Vite di regolazione
Pressione pompa kg/cm
2
UGELLO
G.P.H.
8
9
10
11
12
13
14
0.40
1.36
1.44
1.52
1.59
1.67
1.73
1.80
0.50
1.70
1.80
1.90
1.99
2.08
2.17
2.25
0.60
2.04
2.16
2.28
2.39
2.50
2.60
2.70
0.65
2.21
2.34
2.47
2.59
2.71
2.82
2.92
0.75
2.55
2.70
2.85
2.99
3.12
3.25
3.37
0.85
2.89
3.06
3.23
3.39
3.54
3.68
3.82
1.00
3.40
3.61
3.80
Portata all’uscita dell’ugello in kg/h
m h
2
O
PV
1
2
3
6
5
4
